Меры угла поворота МУП
| Номер в ГРСИ РФ: | 29461-05 |
|---|---|
| Производитель / заявитель: | ОАО "Электромеханика", г.Пенза |
Для воспроизведения угловых перемещений в составе измерительных преобразователей угловых перемещений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29461-05 |
| Действует | по 27.01.2030 |
| Наименование | Меры угла поворота |
| Модель | МУП |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6ed5458f-93a4-8ec7-916a-a75f80f9bdb5 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ЦАКТ.431339.001 ТУ |
| Класс СИ | 27.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Пензенского ЦСМ |
| Адрес центра | 440028, г.Пенза, ул.Комсомольская, д.20 |
| Руководитель центра | Катышкин Юрий Григорьевич |
| Телефон | (8*841*2) 62-02-63 |
| Факс | 49-82-63 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 21069 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.31510 от 30.06.05 п.17 |
Производитель / Заявитель
Акционерное общество «Электромеханика» (АО «Электромеханика»), г. Пенза
Россия
440052, ул.Гоголя, 51/53. Тел.(841-2)33-21-57, 52-26-62, факс 32-21-29
Поверка
| Методика поверки / информация о поверке | ЦАКТ.431339.001 Д1 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 923 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
29461-05: Описание типа
2024-29461-05.pdf
|
Скачать | 227.5 КБ | |
|
29461-05: Методика поверки
2022-mp29461-05.pdf
|
Скачать | 322.3 КБ |
Описание типа
Назначение
Меры угла поворота МУП (далее - МУП) предназначены для воспроизведения угловых перемещений.
Описание
Принцип действия МУП заключается в прерывании потока излучения светодиодов, использующихся в фотоэлектрических преобразователях угловых перемещений.
МУП представляют собой металлический диск с перфорированным внешним краем.
Габаритные и установочные размеры МУП позволяют использовать их в составе датчиков угла поворота Л178.

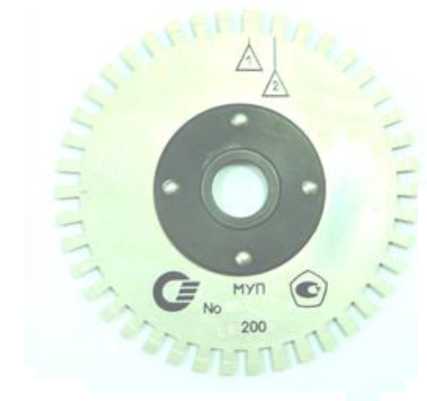

Фотография общего вида приведена на рисунке 1.
Рисунок 1
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Диапазон воспроизводимых углов |
от 0 до 360° |
|
Количество дискрет на полный оборот |
42x2 |
|
Угол поворота, соответствующий первому зубу с прилежащим пазом 10° 8' | |
|
Угол поворота, соответствующий зубьям с прилежащим пазом с условными | |
|
номерами от 2 по 42 |
8° 32' |
|
Пределы допускаемой абсолютной погрешности угла поворота, | |
|
соответствующие зубу с прилежащим пазом |
± 12' |
|
Масса, кг, не более |
0,057 |
|
Толщина, мм |
0,8 |
|
Диаметр, мм |
98 |
|
Диаметр посадочного отверстия, мм |
15 |
|
Допуск торцевого биения, мм, не более |
0,15 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: | |
|
- диапазон температуры воздуха, °С |
от + 10 до + 35 |
|
- атмосферное давление, кПа (мм рт. ст.) |
84-106,7 (630-800) |
|
- верхнее значение относительной влажности воздуха при | |
|
температуре 25 °С, % |
80 |
Знак утверждения типа
наносится на плоскость МУП и на титульный лист эксплуатационной документации офсетной печатью.
Комплектность
Комплект поставки приведён в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
Примечание |
|
ЦАКТ.431339.001 |
Мера угла поворота МУП |
1 | |
|
ЦАКТ.431339.001 Д1 ЦАКТ.431339.001 ПС |
Комплект эксплуатационных документов: Методика поверки «Меры угла поворота МУП» Паспорт |
1 1 |
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла;
Мера угла поворота МУП. Технические условия. ЦАКТ.431339.001 ТУ.
