Трансформаторы тока Т-0,66
| Номер в ГРСИ РФ: | 29482-07 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Армавирский электротехнический завод" (АЭТЗ), г.Армавир |
|
29482-07: Описание типа
2012-29482-07.pdf
|
Скачать | 205.4 КБ |
Для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частотой 50 Гц и применяются для работы в условиях умеренного климата, категория размещения 3 по ГОСТ 15150-69.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29482-07 |
| Действует | по 24.08.2017 |
| Наименование | Трансформаторы тока |
| Модель | Т-0,66 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bfe663ec-e013-a5d0-5fe8-ed9ba2936363 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3414-001-05758842-95 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 24.08.2012 продлен срок свидетельстваВзамен № 15698-96, 24541-03, 29482-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Краснодарского ЦСМ |
| Адрес центра | 350040, г.Краснодар, ул.Айвазовского, 104а |
| Руководитель центра | Казанцев Андрей Викторович |
| Телефон | (8*861*2) 33-72-97, 33-66-07 |
| Факс | 33-85-86 |
| Информация о сертификате | |
| Срок действия сертификата | 24.08.2017 |
| Номер сертификата | 27647 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 651 п. 11 от 24.08.201205 от 12.04.07 п.365 |
Производитель / Заявитель
ОАО "Армавирский электротехнический завод", РОССИЯ, г.Армавир
Россия
352931, Краснодарский край, ул.Володарского, 2, тел.(86137) 5-25-56, факс 5-79-68
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
39851
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 39280 (99%) |
| Неуспешных поверок (СИ непригодно) | 571 (1 %) |
| Актуальность информации | 11.05.2026 |
Поверители
Скачать
|
29482-07: Описание типа
2012-29482-07.pdf
|
Скачать | 205.4 КБ |
Описание типа
Назначение
Трансформаторы тока типа Т-0,66 (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов - электромагнитный. Трансформаторы состоят из магнитопровода, первичной и вторичной обмоток. Обмотки разделены между собой изоляцией и размещены в корпусе. Трансформаторы имеют 22 модификации, отличающиеся номинальным первичным током.
Конструкцией предусмотрено пломбирование места подключения измерительных клемм, исключающее возможность несанкционированного доступа (см. рисунки 1, 2).
Технические характеристики
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальная частота, Гц |
50 |
|
Номинальный первичный ток, А |
5, 10, 15, 20, 30, 40, 50, 75, 100, 150, |
|
Номинальный вторичный ток, А |
200, 300, 400 5 |
|
Класс точности |
0,5; 0,5 S |
|
Номинальная вторичная нагрузка, ВА c коэффициентом мощности cos ф = 0,8 |
5 |
|
Масса, кг, не более |
0,7 |
|
Габаритные размеры, мм, не более |
128x73x110 |
|
Безотказная наработка, ч |
40 000 |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на корпус трансформатора (при его литье), а также типографским способом на руководство по эксплуатации и паспорт.
Комплектность
|
в комплект поставки входит: | ||
|
• |
Трансформатор |
1 шт. |
|
• |
Паспорт |
1 экз.* |
|
• |
Руководство по эксплуатации |
1 экз.* |
|
• |
Коробка упаковочная |
1 шт. |
Примечание: * - допускается поставлять по согласованию с потребителем по одному экземпляру на партию трансформаторов тока.

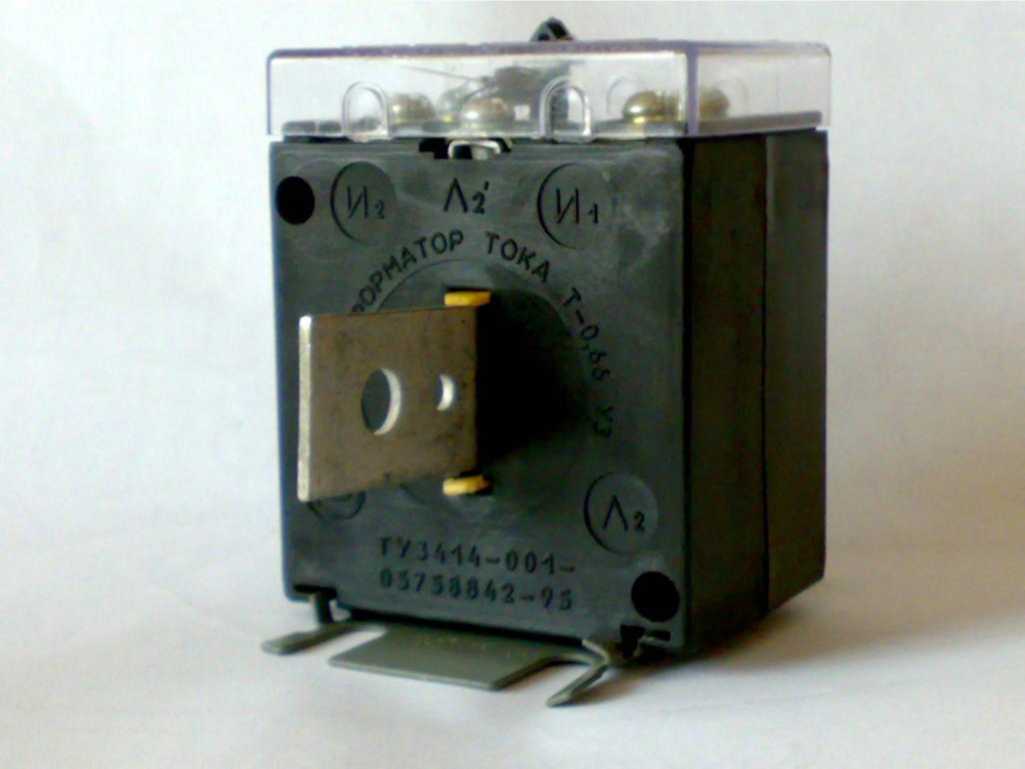

Рисунок 1 Общий вид трансформатора

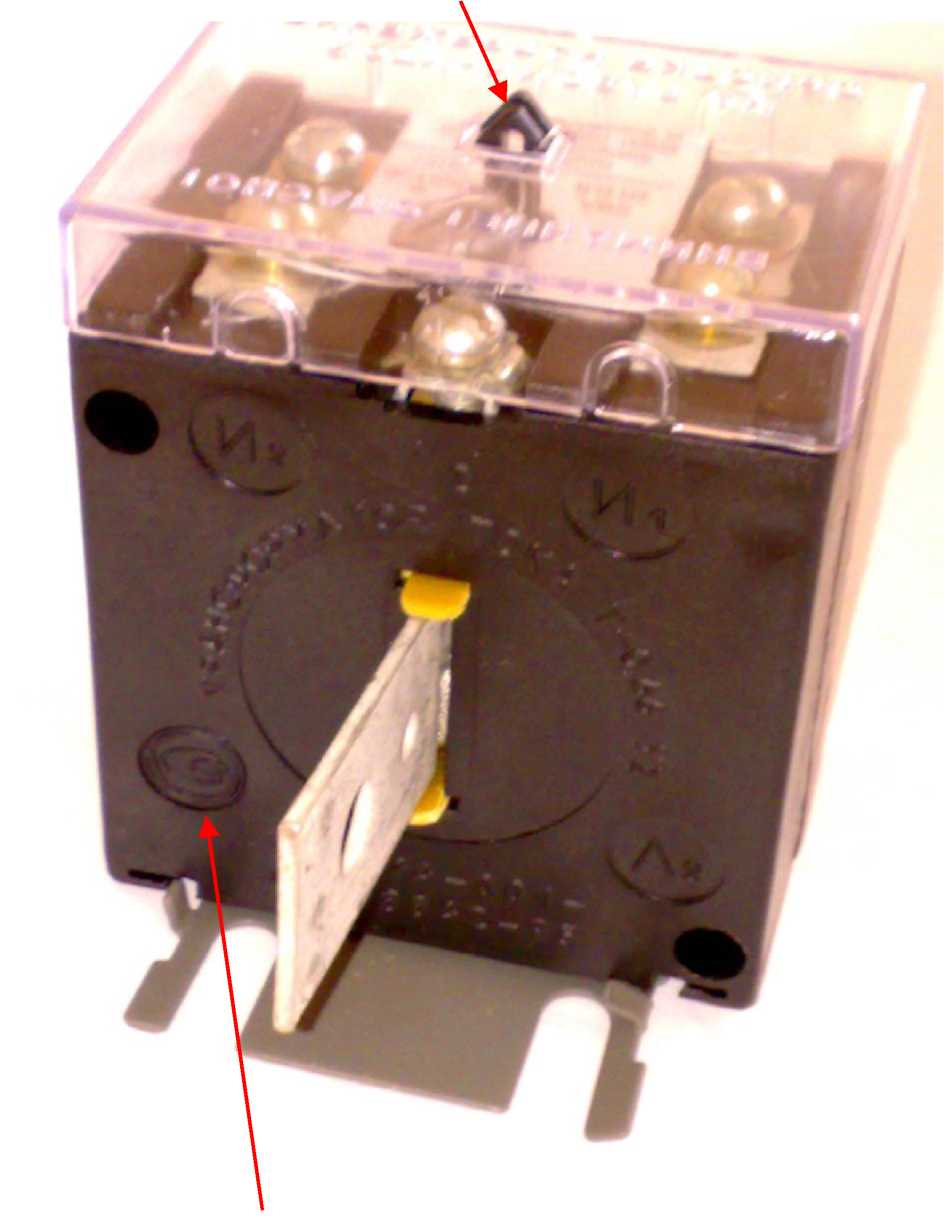

Место нанесения клейма изготовителя и поверительного клейма
Место нанесения знака утверждения типа
Рисунок 2. Место нанесения клейма изготовителя, поверительного клейма и знака утверждения типа.
Поверка
осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5, номинальный класс точности 0,05; номинальное напряжение 0,66 кВ; номинальные значения первичного тока (А) 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000; номинальный вторичный ток 5 А;
- прибор сравнения типа КНТ-03, предел измерения токовой погрешности в пределах от ±0,03% до ±0,001%; предел измерения угловой погрешности от ±0,1' до ±0,03.
Сведения о методах измерений
Сведения о методике (методе) измерений отсутствуют.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
ТУ 3414-001-05758842-95 «Трансформаторы тока типа Т-0,66. Технические условия».
Рекомендации к применению
Применяются при осуществлении торговли и товарообменных операций.
