Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех

Назначение

Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех (далее - барьеры) предназначены для организации питания и искрозащиты сигнальных цепей двухпроводных датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока и масштабного преобразования сигнала датчика в унифицированный выходной сигнал постоянного тока 4-20 мА или 0-5 мА в системах контроля и электроавтоматики взрывоопасных производств.

Описание

Барьеры представляют собой печатную плату, заключенную в пластмассовый корпус. На печатной плате расположены стабилизатор напряжения питания, преобразователь ток-ток, выполняющий масштабное преобразование тока датчика в ток нагрузки, и барьер искрозащиты уровня «особовзрывобезопасный».

Барьеры одноканальные, без гальванической развязки входных и выходных цепей, размещаются вне взрывоопасной зоны. Барьеры могут применяться в химической, нефтяной, газовой и других отраслях промышленности.

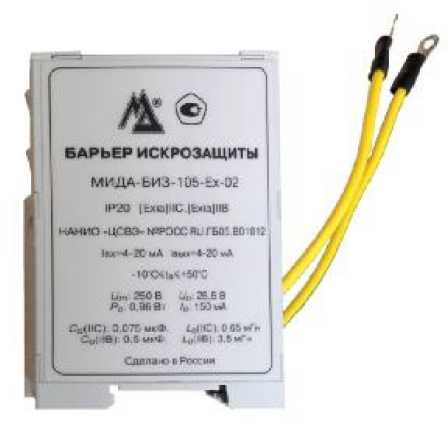

Рисунок 1 - Фотография общего вида барьеров

Барьеры имеют шесть исполнений, представленных в табл. 1. Таблица 1

Фотография общего вида барьеров представлена на рисунке 1.

Технические характеристики

Основные метрологические характеристики барьеров приведены в таблице 2. Таблица 2

Рабочие условия применения:

- температура окружающей среды - в соответствии с таблицей 1;

- относительная влажность окружающего воздуха    не более (95±3) % при 35 °С;

- атмосферное давление                              от 630 до 800 мм рт. ст.

Нормальные условия применения:

(20+5)°С;

(27±0,54) В;

30-80 %;

от 630 до 800 мм рт. ст.

- температура

- напряжение питания

- относительная влажность окружающего воздуха

- атмосферное давление

Комплектность

Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех (1 шт.);

Руководство по эксплуатации МДВГ.426475.004РЭ (1 шт);

Паспорт МДВГ.426475.004ПС (1 шт);

Винт В М4-6дх 10.58.026 (2 шт);

Шайба 4.01.016 (2 шт);

Шайба 4.65Г (2 шт);

Поверка

осуществляется в соответствии с п.17 «Методика поверки» документа МДВГ.426475.004РЭ «Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех. Руководство по эксплуатации», согласованным с ФГУП «ВНИИМС» 25 июня 2005 г.

Перечень основных средств поверки:

источник питания стабилизированный линейный Б3-705.4, Госреестр № 24114-10, напряжение 20-40 В;

вольтамперметр постоянного тока М2051, Госреестр № 10077-85, класс точности 0,5 в диапазонах измерений 150 мА, 60 В;

вольтметр универсальный Щ31, Госреестр № 6027-01, класс точности 0,01;

образцовая катушка сопротивления Р331-100 Ом, Госреестр № 1162-85;

магазин сопротивлений МСР-63, Госреестр № 2042-65, класс точности 0,02.

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации барьеров искрозащиты измерительных МИДА-БИЗ-105-Ех.

Нормативные документы

ГОСТ 22261-94      Средства измерений электрических и магнитных величин. Общие техни

ческие условия.

МДВГ.426475.004ТУ Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех. Технические условия
