Измерители адгезии изоляционного покрытия газопроводов ИА-1
| Номер в ГРСИ РФ: | 29562-05 |
|---|---|
| Производитель / заявитель: | РУП "Белгазтехника", Беларусь, г.Минск |
Для измерений адгезии (усилия прилипания) битумного или полимерного изоляционного покрытий к поверхности трубопровода при контроле качества изоляционных работ в полевых и в заводских условиях в газовых хозяйствах, а так же на предприятиях различных отраслей промышленности, где применяются битумные или полимерные покрытия. Толщина контролируемого покрытия не более 15 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29562-05 |
| Действует | по 14.02.2017 |
| Наименование | Измерители адгезии изоляционного покрытия газопроводов |
| Модель | ИА-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 998189cd-cfbc-5aa5-b08d-4a9468657df1 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ РБ 00555028.027-96 |
| Класс СИ | 31.02 |
| Год регистрации | 2012 |
| Страна-производитель | Беларусь |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Беларуси |
| Адрес центра | Беларусь, 220600, г.Минск, Старовиленский тракт, 93 |
| Руководитель центра | Корешков Валерий Николаевич |
| Телефон | (8*0172) 37-52-13 |
| Факс | 37-25-88 |
| Информация о сертификате | |
| Срок действия сертификата | 14.02.2017 |
| Номер сертификата | 45527 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 85 от 14.02.12 п.54 |
Производитель / Заявитель
РУП "Белгазтехника", Беларусь, г.Минск
Беларусь
220015, ул.Гурского, 30, Тел. 251-75-61, факс 251-73-23
Поверка
| Методика поверки / информация о поверке | МП 331-97, МП 2512-0017-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 416 (94%) |
| Неуспешных поверок (СИ непригодно) | 28 (6 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
29562-05: Описание типа
2012-29562-05.pdf
|
Скачать | 81.5 КБ | |
|
29562-05: Методика поверки
2022-mp29562-05.pdf
|
Скачать | 67.6 КБ |
Описание типа
Назначение
Измерители адгезии изоляционного покрытия газопроводов ИА-1 (далее - измерители) предназначены для измерений адгезии (усилия прилипания) битумного или полимерного изоляционного покрытий к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.
Описание
Принцип действия измерителей основан на измерении усилия сдвига битумного покрытия или полимерного покрытия. Усилие сдвига или отслаивания фиксируется индикатором, пропорционально деформации пружины.
Конструктивно измеритель состоит из плиты, корпуса, со встроенной пружиной, индикатора часового типа, сменных насадок (для определения адгезии битумного и полимерного покрытий). Для выполнения подготовительных работ в комплектность измерителя входят зажим, гайка, прижим, нож, сверло. Внешний вид измерителя представлен на рисунке 1.

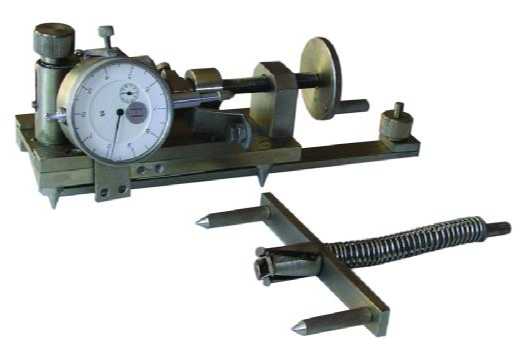

Рисунок 1 - Измеритель адгезии изоляционного покрытия газопроводов ИА-1
Технические характеристики
1. Диапазон и пределы допускаемой относительной погрешности измерений адгезии, дискретность, габаритные размеры и масса измерителя приведены в таблице 1.
Таблица 1
|
Наименование характеристики, единицы измерений |
Значение характеристики |
|
Диапазон измерений адгезии, Н |
от 0 до 60 |
|
Пределы допускаемой относительной погрешности измерения адгезии, % |
±25 |
|
Масса, кг, не более |
2,6 |
|
Толщина контролируемого покрытия, мм, не более |
15 |
|
Габаритные размеры, мм, не более |
110x250x90 |
2. Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С от +10 до +35;
- относительная влажность окружающего воздуха, % от 45 до 80;
- атмосферное давление, кПа от 86 до 106,7.
3. Средняя наработка на отказ, ч 10000.
4. Средний срок службы, лет 6.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а также на корпус измерителя в виде наклейки.
Комплектность
Комплектность измерителей приведена в таблице 2.
Таблица 2
|
№ п/п |
Наименование |
Количество |
|
1 |
Измеритель адгезии изоляционного покрытия газопроводов ИА-1 |
1 шт. |
|
2 |
Зажим |
1 шт. |
|
3 |
Гайка |
1 шт. |
|
4 |
Прижим |
1 шт. |
|
5 |
Нож |
1 шт. |
|
6 |
Сверло |
1 шт. |
|
7 |
Паспорт |
1 экз. |
|
8 |
Методика поверки |
1 экз. |
Поверка
осуществляется по документу «Измерители адгезии изоляционного покрытия газопроводов ИА-1. Методика поверки. МП 2512-0017-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2011 г.
Основное средство поверки - гири эталонные 4 разряда, ГОСТ 8.021-2005.
Сведения о методах измерений
Методика измерений приведена в документе «Измерители адгезии изоляционного покрытия газопроводов ИА-1. Паспорт». 2011 г.
Нормативные документы
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы»
Техническая документация РУП «Белгазтехника», Республика Беларусь.
Рекомендации к применению
- работы по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
