Электроды стеклянные промышленные ЭСП-01-14, ЭСП-04-14
| Номер в ГРСИ РФ: | 2961-10 |
|---|---|
| Производитель / заявитель: | Завод измерительных приборов, Беларусь, г.Гомель |
Для преобразования активности ионов водорода (рН) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы. Рассчитаны на применение в паре с любым электродомсравнения для использования в промышленных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 2961-10 |
| Действует | по 28.01.2021 |
| Наименование | Электроды стеклянные промышленные |
| Модель | ЭСП-01-14, ЭСП-04-14 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1cb8796d-d7a2-2018-c839-6ea3af6f6372 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 16287-77 |
| Класс СИ | 31.01 |
| Год регистрации | 2010 |
| Страна-производитель | Беларусь |
| Примечание | 01.11.2012 Изменения в названии организацииВзамен № 2961-98 |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Беларуси |
| Адрес центра | Беларусь, 220600, г.Минск, Старовиленский тракт, 93 |
| Руководитель центра | Корешков Валерий Николаевич |
| Телефон | (8*0172) 37-52-13 |
| Факс | 37-25-88 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41724 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 914 п. 16 от 01.11.201203д4 от 29.07.10 п.382 |
Производитель / Заявитель
ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель
Беларусь
246001, ул.Интернациональная, 49, тел.8 +10(375-232) 53-02-04, 53-64-11, 53-25-56, факс 53-47-03, E-mail: root@zip.belpak.gomel.by, zip@mail.gomel.by
Поверка
| Методика поверки / информация о поверке | МП 2961-10 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 91 (87%) |
| Неуспешных поверок (СИ непригодно) | 14 (13 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
2961-10: Описание типа
2016-02961-10.pdf
|
Скачать | 70.5 КБ | |
|
2961-10: Методика поверки
2022-mp02961-10.pdf
|
Скачать | 72.2 КБ |
Описание типа
Назначение
Электроды стеклянные промышленные ЭСП-01-14, ЭСП-04-14 предназначены для преобразования активности ионов водорода (рН) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы.
Описание
При погружении электрода в контролируемый раствор между поверхностью индикаторного шарика, изготовленного из специального электродного стекла, и измеряемым раствором происходит обмен ионами, в результате которого возникает разность потенциалов, пропорциональная величине рН раствора. Разность потенциалов между измерительным электродом и электродом сравнения (потенциал последнего не зависит от значения рН) подается на вход измерительного преобразователя.

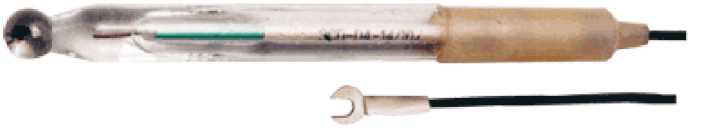

Рисунок 1 - Общий вид электродов стеклянных промышленных ЭСП-01-14, ЭСП-04-14
Электрод представляет собой стеклянный корпус из калиброванного стекла с впаянным внутрь хлорсеребряным контактным полуэлементом. Внутри полуэлемента находится этикетка, на которой нанесено условное обозначение электрода и шифр координат изопотенциаль-ной точки. К нижней части корпуса приварен индикаторный шарик из специального электродного стекла. В полость корпуса залит раствор, от состава которого зависят координаты изопотенциальной точки (рНи, Еи). Электрод соединяется с измерительным блоком при помощи выводного проводника.
Электроды рассчитаны на применение в паре с любым электродом сравнения для использования в промышленных условиях.
Электроды ЭСП-01-14 соответствуют типу 2, электроды ЭСП-04-14 - типу 1 по ГОСТ 16287-77.
Технические характеристики
|
Характеристика |
ЭСП-01-14 |
ЭСП-04-14 |
|
1. Температура анализируемой среды, °С |
от 25 до 100 |
от 0 до 40 |
|
2. Давление анализируемой среды, МПа |
от минус 0,09 до плюс 0,6 |
от минус 0,09 до плюс 0,6 |
|
3. Пределы линейного диапазона водородной (градуировочной) характеристики, рН: при температуре 25 °С при температуре 80 °С (наибольшей рабочей) |
от 0 до 14 от 0 до 11 (от 0 до 10) |
от 0 до 14 от 0 до 10 |
|
4. Отклонение водородной (градуировочной) характеристики от линейности при предельных значениях рН |
±0,2 |
±0,2 |
|
5. Потенциал электрода в буферном растворе тетраоксалата калия 0,05 моль/кг при 25 °С относительно насыщенного хлорсеребряного |
(129,0; 266,7; 469,2)±12 |
(129,0; 308,6; 469,2)±12 |
|
электрода, мВ |
при выпуске из производства (129,0; 266,7; 469,2)±15 во время хранения на предприятии-изготовителе (129,0; 266,7; 469,2)±20 во время хранения у потребителя (129,0; 266,7; 469,2)±30 после 500 ч работы |
при выпуске из производства (129,0; 308,6; 469,2±15 во время хранения на предприятии-изготовителе (129,0; 308,6; 469,2)±20 во время хранения у потребителя (129,0; 308,6; 469,2)±30 после 500 ч работы |
|
6. Крутизна водородной (градуировочной) характеристики по абсолютной величине, мВ/рН, не менее: при выпуске из производства при температуре 25 °С при температуре 40 °С при температуре 80 °С во время всего срока хранения при температуре 25 °С при температуре 40 °С при температуре 80 °С после 500 ч работы при температуре 25°С при температуре 40 °С при температуре 80 °С после 1000 ч работы при температуре 25 °С при температуре 40 °С при температуре 80 °С |
минус 58,57 - минус 69.37 минус 58,27 минус 69,02 минус 57,97 минус 68,67 минус 57,38 минус 67,97 |
минус 58,57 минус 61,51 минус 58,27 минус 61,20 минус 57,97 минус 60,89 минус 57,38 минус 60,27 |
|
7. Значения координат изопотенциальной точки (шифр координат): рНи Еи, мВ |
4,25 (4); 7 (7); 10 (10) -25 (4); -50(7); -25(10) |
4,25(4); 7,2(7); 10(10) -25(4); -20(7); -25(10) |
|
8. Отклонение значения координаты изопотенциальной точки Еи от номинального во время всего срока хранения не превышает, мВ |
±50 |
±50 |
|
9. Отклонение значения координаты изопотенциальной точки рНи от номинального не превышает: при выпуске из производства при последующих после выпуска из производства проверках во время хранения на предприятии-изготовителе во время хранения у потребителя |
±0,3 ±0,6 ±0,4 ±0,5 |
±0,3 ±0,6 ±0,4 ±0,5 |
|
10. Электрическое сопротивление электродов при температуре 20 °С, МОм |
500±250 |
50±40 |
|
11. Электрическое сопротивление электродов при минимальных значениях температуры анализируемой среды, Ом |
109 |
109 |
|
12. Габаритные размеры, мм, не более: | ||
|
диаметр |
12 |
12 |
|
длина без учета длины выводного кабеля |
155 |
155 |
|
длина выводного кабеля |
3000 |
3000 |
|
13. Масса, г, не более |
70 |
70 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки электродов стеклянных промышленных ЭСП-01-14, ЭСП-
04-14 входят:
- Один из электродов ЭСП-01-14 или ЭСП-04-14 - 1 шт.;
- руководство по эксплуатации с методикой поверки - 1шт.;
- паспорт - 1 шт.
Поверка
Осуществляется по методике поверки МП 2961-10, включенной в «Руководство по эксплуатации», п.3, и согласованной с ФГУП «ВНИИМС» в 2010 г.
Сведения о методах измерений
Методика измерений описана в руководстве по эксплуатации 5М2.840.061РЭ.
Нормативные документы
ГОСТ 16287-77 «Электроды стеклянные промышленные для определения активности ионов водорода ГСП. Технические условия»;
Р 50.2.035-2004 «ГСИ. Электроды стеклянные, в том числе комбинированные, для определения активности ионов водорода (рН) в водных растворах. Методика поверки».
Рекомендации к применению
вне сферы государственного регулирования.
