Измерители сопротивления соединителей ИСС
| Номер в ГРСИ РФ: | 29613-05 |
|---|---|
| Производитель / заявитель: | ООО "Парк ЖД", г.Екатеринбург |
Для измерений электрического сопротивления контура, образованного электротяговым соединителем и элементами крепления рельсового стыка и применяются на железных дорогах МПС РФ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29613-05 |
| Действует | по 20.07.2021 |
| Наименование | Измерители сопротивления соединителей |
| Модель | ИСС |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d11f1025-11a2-a9e9-d57a-81ea19de951f |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ32 ЦШ 4598 - 2004 |
| Класс СИ | 34.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 21196/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д3 от 29.07.10 п.363 |
Производитель / Заявитель
ООО "Парк ЖД", г.Екатеринбург; ООО "Фирма "Парк ЖД", г.Екатеринбург (срок свидетельства: 01.08.2010 г.)
Россия
ул.Стрелочников, 1а, 620137, ул.Данилы Зверева, 31, литер "S", офис 20, Почт. адрес: 620027, ул.Челюскинцев, д.9, офис 31, E-mail: park_zd@mail.ru
Поверка
| Методика поверки / информация о поверке | МП "Воентест" |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
29613-05: Описание типа
2015-29613-05.pdf
|
Скачать | 81.8 КБ | |
|
29613-05: Методика поверки
2022-mp29613-05.pdf
|
Скачать | 70.7 КБ |
Описание типа
Назначение
Измерители сопротивления соединителей ИСС (далее - измерители) предназначены для измерений электрического сопротивления контура, образованного электротяговым соединителем и элементами крепления рельсового стыка.
Описание
Принцип действия измерителей основан на измерении наведенного тока в контуре образованного электрическим соединителем и элементами рельсовых скреплений. Величина тока в контуре пропорциональна его электрическому сопротивлению. Результат отображается на цифровом индикаторе.
Конструктивно измерители выполнены в пластмассовом ударопрочном корпусе, имеют трехразрядный семисигментный светодиодный индикатор, звуковую индикацию и сигнализацию разряда аккумуляторной батареи в виде мигающей точки среднего разряда на индикаторе.
Общий вид измерителей и место нанесения заводской пломбы представлены на рисунках 1 и 2 соответственно.
а) б)

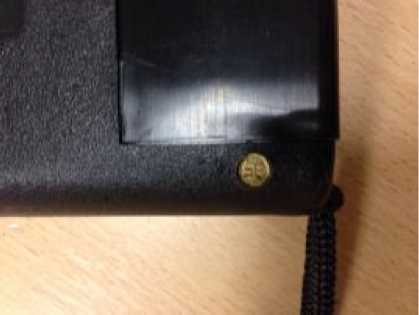

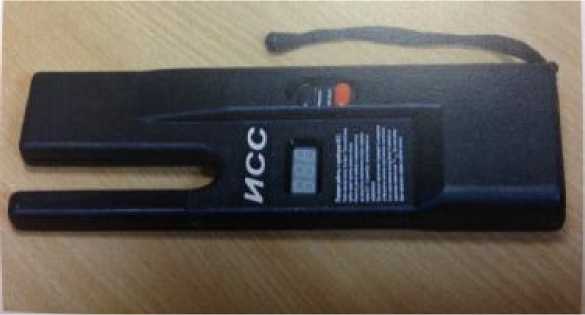

Рисунок 1. Измерители сопротивления соединителей: а) общий вид; б) место нанесения заводского клейма.
Основные метрологические и технические характеристики
Таблица 1. Основные метрологические и технические характеристики измерителей
|
Наименование измеряемого параметра |
Значение |
|
Диапазон измерений сопротивления, мОм |
0,3 - 13 |
|
Пределы допускаемой относительной погрешности измерений сопротивления, % |
± 5 |
|
Время измерений, с, не более |
1 |
|
Время непрерывной работы, ч, не менее |
4 |
|
Сила тока, потребляемого от аккумуляторной батареи, мА, не более |
120 |
|
Масса, кг, не более |
2 |
|
Г абаритные размеры, мм, не более |
95x265x35 |
|
Рабочие условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха при 25 °С, % |
-5 - 35 до 80 |
Знак утверждения типа
Знак утверждения типа наносится на измеритель в виде наклейки и на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят: измеритель сопротивления соединителей ИСС, зарядное устройство, комплект эксплуатационной документации, методика поверки.
Поверка
осуществляется по документу МП 29613-05 «Измеритель сопротивления соединителя ИСС. Методика поверки», утвержденному ГЦИ СИ «Воентест» в 2005 году.
Средства поверки:
- магазин сопротивлений Р4831, номер в Госреестре № 48930-12
Нормативные документы
1) ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств
измерений электрического сопротивления.
2) «Измерители сопротивления соединителей ИСС. Технические условия ТУ32 ЦШ
4598-2004
