Теплосчетчики Малахит-ТС8

Назначение

Теплосчетчики Малахит-ТС8 (далее - теплосчетчики) предназначены для измерения тепловой энергии (количества теплоты): параметров расхода и количества теплоносителя в закрытых и открытых системах водяного теплоснабжения в соответствии с «Правилами учета тепловой энергии и теплоносителя» в системах горячего и холодного водоснабжения, а также в автоматизированных системах учета, контроля и регулирования тепловой энергии.

Описание

Принцип работы теплосчетчика состоит в измерении объемного расхода или объема, температуры и давления теплоносителя в трубопроводах с последующим расчетом количества теплоты, объема, массы теплоносителя. Конфигурация теплосчетчика осуществляется программно. Вычисление количества теплоты и массы теплоносителя производится по уравнениям, приведенным в МИ 2412-97. Плотность и удельная энтальпия воды определяются в соответствии с ГСССД 98-2000.

Теплосчетчики являются составными изделиями и состоят из следующих узлов:

- вычислитель;

- электромагнитные преобразователи расхода или тахометрические счетчики воды с импульсным выходом (до шести штук);

- датчики давления со стандартным выходным сигналом 4-20 мА (до шести штук);

- термопреобразователи сопротивления (до шести штук);

- вспомогательное оборудование (принтер, модем адаптер переноса данных).

Состав теплосчетчиков при поставке определяется на основе карты заказа, приведенного в руководстве по эксплуатации.

Теплосчетчики выполняют следующие функции:

- измерение количества отпущенной или потребленной тепловой энергии (количества теплоты) в закрытых и открытых системах водяного теплоснабжения;

- измерение объемного расхода и объема теплоносителя;

- измерение температуры теплоносителя;

- измерение температуры окружающего воздуха;

- измерение давления теплоносителя;

- вычисление массового расхода и массы теплоносителя с учетом текущей температуры и давления;

- счет времени штатного и нештатного состояния , включая простои, неисправности;

- архивирование на срок не менее 45 суток среднечасовых значений параметров и хранение архивированной информации при включении питания не менее чем 10 лет;

- непосредственный вывод на принтер, модем или компьютер измерительной информации.

П еречень типов применяемых расходомеров приведен в таблице 1.

Таблица 1

Расходы теплоносителей (рабочих сред) измеряются преобразователями расхода соответствующих типов, приведенных в таблице 2.

Таблица 2

Типы применяемых термопреобразователей сопротивления приведены в таблице 3.

Таблица 3

Типы применяемых датчиков давления приведены в таблице 4.

Таблица 4

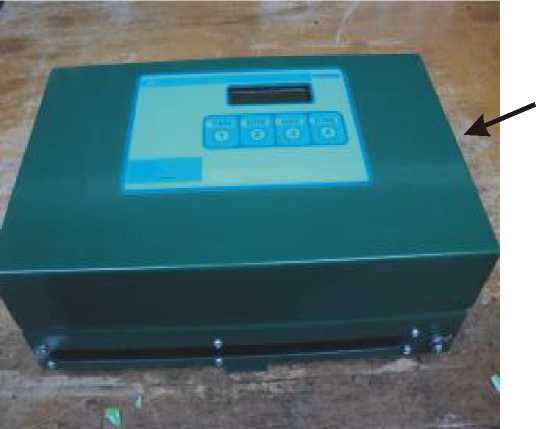

Внешний вид и место опломбирования вычислителя представлены на рисунке 1.

Место пломбирования

Рисунок 1 - Внешний вид вычислителя

Программное обеспечение

Программное обеспечение (ПО) теплосчетчиков состоит из встроенного ПО, записанного в память микроконтроллера вычислителя, имеющее наименование и свой номер версии исполнения.

Идентификационные данные программного обеспечения приведены в таблице 5.

Таблица 5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.

Динамический диапазон измерения расхода, не ниже

1:25

Диапазон измерений объема (массы) теплоносителя, м 3         Определяется диапазоном

измерения расходомера

Относительная погрешность измерения объема в зависимости от поддиапазона измерений (в %), %, не более

100Р DP2,0

±1

±1,5

±2,0

±2,5

2,0 > DP0,4

0,4 > DP0,25

0,25 > DP0,2

Диапазон измерения температур теплоносителя, °С

Максимальное давление рабочей среды, МПа

Диапазон входных аналоговых сигналов, пропорциональных значению избыточного давления, мА

Приведенная погрешность токового канала измерения давления (без учета погрешности датчика давления), %, не более

Пределы допускаемой относительной погрешности при измерении давления в пределах соответствующего диапазона рабочих давлений (с учетом погрешности датчика давления), %

Абсолютная погрешность вычислителя при измерении температуры рабочей среды (с учетом абсолютной погрешности термопреобразователей), °С

Абсолютная погрешность вычислителя при измерении температуры рабочей среды (без учета абсолютной погрешности термопреобразователей), °С

Относительная погрешность при измерении интервалов времени, %, не более

Степень защиты электронного блока по ГОСТ 14254-96

Группа  исполнения  по  устойчивости  и  прочности  к

воздействию атмосферного давления по ГОСТ Р 52931-2008

Группа  исполнения  по  устойчивости  и  прочности  к

механическим воздействиям по ГОСТ Р 52931-2008

Группа исполнения по устойчивости к вибрации по ГОСТ Р 52931-2008

Электропитание вычислителя от сети переменного тока:

- напряжение, В

- частота, Гц

Класс по ГОСТ 51649-2000 (погрешность измерений количества теплоты, % )

Полная мощность, с учетом мощности, потребляемой электромагнитными расходомерами в максимальной конфигурации, 1±А, не более

Рабочие условия эксплуатации:

- температура окружающего воздуха для вычислителя, °С

- относительная влажность воздуха для вычислителя, %, не более

Масса вычислителя, кг, не более

от 0 до 150

1,6 (2,5 по требованию)

4-20

±0,15

±2,0

At = ±(0,1+0,001 •t)

At = ±(0,6+0,004-t)

0,01

IP54

Р1

L3

N3

от 187 до 242

от 49 до 51

С

50 = ±(2+4-А1н/А1+0,01^в^)

60

от плюс 5 до плюс 50

98 при температуре 25 °С

Габаритные размеры вычислителя (ширинахвысотахдлина), мм, не более                                                         310 х 185 х 115

Средняя наработка на отказ, ч, не менее                                   50 000

Средний срок службы, лет, не менее                                       12

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на переднюю панель вычислителя методом наклейки.

Комплектность

Комплект поставки соответствует таблице 6. Таблица 6

Поверка

осуществляется в соответствии с документом УКНГ.421441.701 РЭ. «Теплосчетчик Малахит-ТС8. Методика поверки». Часть II, согласованным ГЦИ СИ ФГУП «ВНИИМС» в 2005 году.

Основное поверочное оборудование:

- мегаомметр АМ-2002, диапазон измерений 0 - 200 МОм при 500 В;

- мера электрического сопротивления Р4831; КТ-0,02; диапазон измерений 0,1...111111,1 Ом;

- генератор импульсов AHR-3122, амплитуда импульсов 8-10 В, частота 0-2000 Гц;

- калибратор постоянного напряжения и тока Н4-19, воспроизведение постоянного напряжения до 1000 В, силы постоянного тока до 200 мА;

частотомер АСН, погрешность не более ±0,02 %;

Сведения о методах измерений

С ведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации БИШМ.421441.701РЭ. Часть I.

Нормативные документы

1 МИ 2412-97. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

2 ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

3 ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.

4 ГОСТ Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.

5 ГОСТ Р ЕН 1434-3-2011 Теплосчетчики. Часть 3. Обмен данными и интерфейсы.

6 ТУ-4218-006-14124823-2005 Теплосчетчики Малахит-ТС8. Технические условия.
