Имитаторы резинотросовых лент Им-РТЛ
| Номер в ГРСИ РФ: | 29791-05 |
|---|---|
| Производитель / заявитель: | ООО "Интрон Плюс", г.Москва |
Для поверки и калибровки дефектоскопа ИНТРОКОН и других аналогичных дефектоскопов резинотросовых лент, позволяют имитировать резинотросовые ленты (РТЛ) по ширине (S), диаметру (D), по количеству металлотросов (N), по шагу укладки металлотросов (В) и по толщине обкладки (слоя резины до металлотросов).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29791-05 |
| Действует | по 17.07.2030 |
| Наименование | Имитаторы резинотросовых лент |
| Модель | Им-РТЛ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2b6e7baf-69e3-3869-447b-4bf631f0678b |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация ООО |
| Класс СИ | 27.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 21486 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.59911д от 27.07.05 п.145 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ИНТРОН ПЛЮС» (ООО «ИНТРОН ПЛЮС»), г. Москва
Россия
111250, ул.Красноказарменная, 14, тел. (495) 362-56-38, 362-74-98, 111524, ул.Электродная, д.11, стр.1 тел. (495) 229 37 47, E-mail: info@intron.ru
Поверка
| Методика поверки / информация о поверке | ЛАВБ 401990.001 МП |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка при вводе в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
29791-05: Описание типа
2015-29791-05.pdf
|
Скачать | 90.1 КБ | |
|
29791-05: Методика поверки
2021-mp29791-05.pdf
|
Скачать | 170.7 КБ |
Описание типа
Назначение
Имитаторы резинотросовых лент Им-РТЛ (в дальнейшем Им-РТЛ) предназначены для поверки дефектоскопов ИНТРОКОН и других аналогичных дефектоскопов резинотросовых лент.
Описание
Комплект Им-РТЛ состоит из набора стальных металлотросов и набора фиксаторов этих металлотросов, формирующих геометрию имитируемой РТЛ.
Им-РТЛ позволяет имитировать резинотросовые ленты (РТЛ) по ширине, диаметру, по количеству металлотросов, по шагу укладки металлотросов и по толщине обкладки (слоя резины до металлотросов). Им-РТЛ, расположенный под дефектоскопом Интрокон, при измерении оказывает на него такое же воздействие, как и реальная РТЛ. Локальный дефект (ЛД) типа обрыв металлотроса имитируется соединением двух металлотросов одного и того же диаметра с зазором 5 мм между концами этих металлотросов. Такой металло-трос называется имитатором обрыва.
Принцип действия имитатора Им-РТЛ представляет собой принцип эквивалентности воздействия на дефектоскоп РТЛ и набора металлотросов, диаметр, количество и шаг укладки которых соответствует расположению металлотросов в РТЛ.

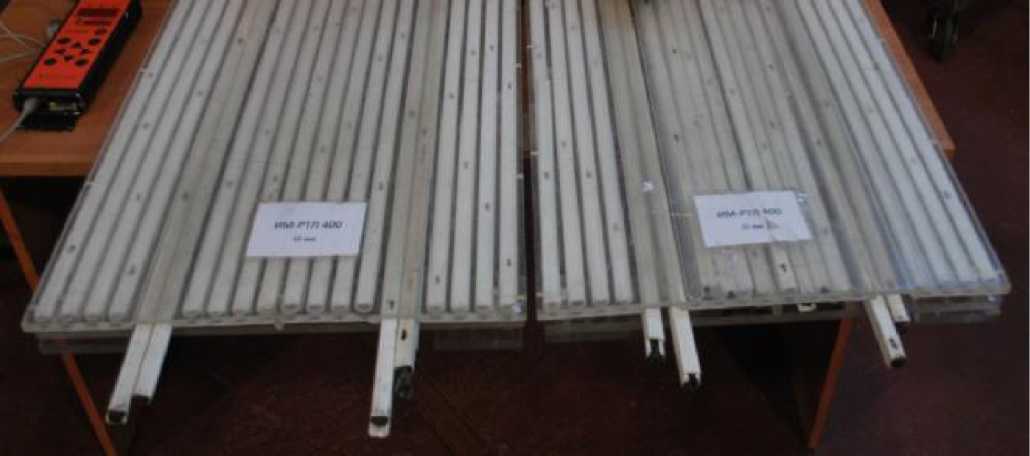

Фотография имитаторов резинотросовых лент Им-РТЛ представлена на рисунке 1.
Рисунок 1 - Общий вид имитаторов резинотросовых лент Им-РТЛ
Технические характеристики
Таблица 1
|
Ширина РТЛ, мм |
Тип Сканера |
Количество ВТП |
Тип имитатора РТЛ |
Диаметр метал-лотросов, мм |
Обрыв метал-лотроса, % |
Погрешность измерения ПС, % |
Значение сигнала ЛД на дисплее ЭБ не менее, мВ |
Значение сигнала ЛД на дефекто-грамме каждого ВТП (ЛД1, ЛД2 и т.д.) не менее, мВ |
|
600 |
Сканер 800 |
4 |
Им-РТЛ 800 |
5 и 10 |
2,5 |
± 0,75 |
50 |
200 |
|
800 |
Сканер 800 |
4 |
Им-РТЛ 800 |
5 и 10 |
2,5 |
± 0,75 |
50 |
200 |
|
1000 |
Сканер 1000 |
5 |
Им-РТЛ 1000 |
5 и 10 |
2,0 |
± 0,6 |
40 |
200 |
|
1200 |
Сканер 1200* |
6 |
Им-РТЛ 1200 |
5 и 10 |
1,6 |
± 0,48 |
35 |
200 |
|
1400 |
Сканер 1400* |
7 |
Им-РТЛ 1400 |
5 и 10 |
1,4 |
± 0,42 |
30 |
200 |
|
1600 |
Сканер 1600* |
8 |
Им-РТЛ 1600 |
5 и 10 |
1,2 |
± 0,36 |
25 |
200 |
|
1800** |
Сканер 1800* |
4 и 5 |
Им-РТЛ 1800 |
5 и 10 |
2,5 и 2,0 |
± 0,75 и ± 0,6 |
50 и 40 |
200 |
|
2000** |
Сканер 2000* |
5 и 5 |
Им-РТЛ 2000 |
5 и 10 |
2,5 и 2,5 |
± 0,75 и ± 0,75 |
40 и 40 |
200 |
|
2200** |
Сканер 2200* |
5 и 6 |
Им-РТЛ 2200 |
5 и 10 |
2,5 и 1,6 |
± 0,75 и ± 0,48 |
40 и 35 |
200 |
|
2400** |
Сканер 2400* |
6 и 6 |
Им-РТЛ 2400 |
5 и 10 |
1,6 и 1,6 |
± 0,48 и ± 0,48 |
35 и 35 |
200 |
|
2600** |
Сканер 2600* |
6 и 7 |
Им-РТЛ 2600 |
5 и 10 |
1,6 и 1,4 |
± 0,75 и ± 0,42 |
35 и 30 |
200 |
|
2800** |
Сканер 2800* |
7 и 7 |
Им-РТЛ 2800 |
5 и 10 |
1,4 и 1,4 |
± 0,42 и ± 0,42 |
30 и 30 |
200 |
|
3000** |
Сканер 3000* |
7 и 8 |
Им-РТЛ 3000 |
5 и 10 |
1,4 и 1,2 |
± 0,42 и ± 0,36 |
30 и 25 |
200 |
ВТП - Вихретоковый преобразователь.
ПС - Потеря сечения.
* - Сканер состоит из двух модулей.
* * - Ширина РТЛ, при контроле которой в дефектоскопе применяются два ЭБ.
Диапазон рабочих температур от - 30 до 50°С.
Знак утверждения типа
наносится на верхнюю крышку ящика для переноски и хранения комплекта Им-РТЛ и на титульный лист Руководства по эксплуатации ЛАВБ 401990.001 шелкографией или другим методом.
Комплектность
Таблица 2
|
№ |
Наименование |
Количество, шт. |
|
1. |
Имитаторы Им-РТЛ 800, Им-РТЛ 1000, Им-РТЛ 1200, Им-РТЛ 1400, Им-РТЛ 1600, Им-РТЛ 1800, Им-РТЛ 2000, Им-РТЛ 2200, Им-РТЛ 2400, Им-РТЛ 2600, Им-РТЛ 2800, Им-РТЛ 3000 |
12 |
|
2. |
Ящик для транспортирования и хранения комплекта Им-РТЛ. |
1 |
|
3. |
Руководство по эксплуатации ЛАВБ 401990.001 РЭ. |
1 |
|
4. |
Методика поверки |
1 |
Поверка
осуществляется по документу ЛАВБ 401990.001 МП «Имитаторы резинотросовых лент Им-
РТЛ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 08.02.2005 г.
Основные средства поверки: микрометр МК25-1 ГОСТ 6507-90, штангенциркуль
ШЦ-1-200-0,05 ГОСТ 166-89, рулетка Р3УЗК ГОСТ 7502-98.
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в ЛАВБ 401990.001 РЭ «Имитаторы резинотросовых лент Им-РТЛ. Руководство по эксплуатации».
Нормативные документы
Техническая документация ООО «ИНТРОН ПЛЮС».
