Тепловычислители СПТ941 (мод. 941.10, 941.11)

Назначение

Тепловычислители СПТ941 (мод. 941.10, 941.11) предназначены для измерения электрических сигналов сопротивления и частоты, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, с последующим расчетом тепловой энергии и количества воды.

Описание

Принцип работы тепловычислителей состоит в измерении входных электрических сигналов, поступающих от преобразователей расхода и температуры воды, установленных в трубопроводах, с последующим расчетом тепловой энергии и количества воды.

Тепловычислители рассчитаны на обслуживание одного теплообменного контура, в котором могут быть установлены три преобразователя расхода с импульсным выходным сигналом частотой 0 - 18 Гц (0 - 1000 Гц) с нормированной ценой импульса и два преобразователя температуры с характеристикой PT100, 100П или 100М.

Тепловычислители модификации 941.10 обеспечивают электропитание преобразователей расхода постоянным током напряжением 3,2 - 3,6 В.

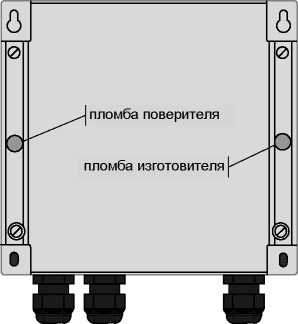

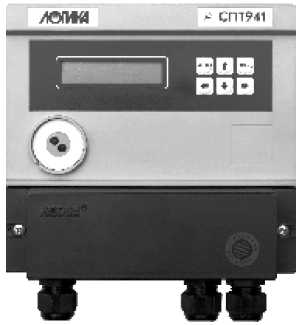

Рисунок 1 - Общий вид и схема пломбирования (вид сзади)

Программное обеспечение (ПО) тепловычислителей встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Диапазон измерения сигналов сопротивления, соответствующих температуре: от 82 до 175 Ом.

Диапазон измерения частоты импульсных сигналов, соответствующих расходу:

от 10“4 до 1000 Гц.

Диапазон показаний расхода: от 0 до 99999999 м3/ч.

Диапазон показаний объема: от 0 до 99999999 м3.

Диапазон показаний массы: от 0 до 99999999 т.

Диапазон показаний тепловой энергии: от 0 до 99999999 ГДж (Гкал, МВт^ч).

Диапазон показаний температуры: от 0 до 175 °С.

Диапазон показаний разности температур: от 0 до 175 °С.

Пределы допускаемой относительной погрешности измерения частоты импульсных сигналов, соответствующих расходу: ± 0,01 %.

Пределы допускаемой абсолютной погрешности измерения сигналов сопротивления, соответствующих температуре: ± 0,1 °С.

Пределы допускаемой абсолютной погрешности измерения разности сигналов сопротивления, соответствующей разности температур: ± 0,03 °С.

Пределы допускаемой относительной погрешности вычисления объема, средних значений температуры и разности температур: ± 0,01 %.

Пределы допускаемой относительной погрешности вычисления тепловой энергии и массы: ± 0,02 %.

Пределы допускаемой относительной погрешности часов: ± 0,01 %.

Габаритные размеры: 180x194x64 мм.

Масса: 0,76 кг.

Условия эксплуатации:

- температура: от минус 10 до плюс 50 °С;

- относительная влажность: 95 % при 35 °С.

Степень защиты от пыли и воды: IP54.

Электропитание: встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока.

Средняя наработка на отказ: 75000 ч.

Средний срок службы: 12 лет.

Знак утверждения типа

наносится на лицевой панели тепловычислителя методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.

Комплектность

Тепловычислитель СПТ941                              1 шт.

Руководство по эксплуатации (РАЖГ.421412.022 РЭ)       1 шт.

Методика поверки (РАЖГ.421412.022 ПМ2)              1 шт.

Паспорт (РАЖГ.421412.022 ПС)                         1 шт.

Штекер MC 1,5/2-ST-3,81                                  2 шт. (для 941.10)

Штекер MC 1,5/2-ST-3,81                                  5 шт. (для 941.11)

Штекер MC 1,5/3-ST-3,81                                    3 шт. (только для 941.10.)

Штекер MC 1,5/4-ST-3,81                                  3 шт.

Заглушка кабельного ввода                                3 шт.

Поверка

осуществляется по документу РАЖГ.421412.022 ПМ2 "Тепловычислители СПТ941 (мод.

941.10, 941.11). Методика поверки", согласованному ГЦИ СИ ФГУП "ВНИИМС" 30.08.2010 г.

Основные средства поверки: стенд СКС6 (абсолютная погрешность формирования сигналов тока ± 0,003 мА, сигналов сопротивления ± 0,015 Ом, относительная погрешность формирования сигналов частоты ± 0,003 %).

Сведения о методах измерений

Методы измерений приведены в РАЖГ.421412.022 РЭ "Тепловычислители СПТ941 (мод.

941.10, 941.11). Руководство по эксплуатации".

Нормативные документы

1. МИ 2412-97 Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

2. ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общиетех-нические условия.

3. ТУ 4217-050-23041473-2005 Тепловычислители СПТ941 (мод. 941.10, 941.11). Технические условия.
