Преобразователи пневматические разности давлений ДПП-2М (далее преобразователи или ДПП-2М) предназначены для непрерывных измерений и преобразований перепада давления в стандартный пневматический аналоговый сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 29858-17 | ||||||||||||
| Действует | по 05.10.2027 | ||||||||||||
| Наименование | Преобразователи пневматические разности давлений | ||||||||||||
| Модель | ДПП-2М | ||||||||||||
| Модификации |
ДПП-2М-11 ДПП-2М-12 ДПП-2М-13 ДПП-2М-14 ДПП-2М-15 |
||||||||||||
| Приказы |
№523 от
20.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 44881db0-94dd-ea17-9dff-92e866ad72e6 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО СКБ «Приборы и системы», РОССИЯ, 390023, г. Рязань, пр-д Яблочкова, д. 5, к. 12
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МИ 2189-92 ГСИ. Преобразователи разности давлений пневматические. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
5 лет
с пределами допуск. осн. привед. погрешности ±1,5 %
3 года
для преобразователей с пределами допуск. осн. привед. погрешности ±0,5 %, ±1,0 %
|
| Зарегистрировано поверок |
1129
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1128 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
29858-17: Описание типа
2017-29858-17.pdf
|
Скачать | 176.4 КБ | |
|
29858-17: Методика поверки
2022-mp29858-17.pdf
|
Скачать | 67.6 КБ | |
|
29858-17: Описание типа
2026-29858-17.pdf
|
Скачать | 253.9 КБ |
Описание типа
Назначение
Преобразователи пневматические разности давлений ДПП-2М (далее преобразователи или ДПП-2М) предназначены для непрерывных измерений и преобразований перепада давления в стандартный пневматический аналоговый сигнал.
Описание
Преобразователи пневматические разности давлений ДПП-2М изготавливаются следующих модификаций: ДПП-2М-11, ДПП-2М-12, ДПП-2М-13, ДПП-2М-14, ДПП-2М-15, которые различаются габаритными размерами, а также метрологическими и техническими характеристиками.
Принцип действия преобразователей основан на пневматической силовой компенсации. Под воздействием разности давлений (перепада давления), подводимых к камерам «+» (плюсовой) и «-» (минусовой), на чувствительном элементе измерительного блока возникает усилие, пропорциональное перепаду давлений. Под воздействием этого усилия рычаг измерительного блока поворачивается на небольшой угол и перемещает заслонку индикатора рассогласования относительно сопла. Возникший в линии сопла сигнал рассогласования усиливается пневмоусилителем и преобразуется в выходной сигнал (от 20 до 100 кПа) воздуха, поступающий в сильфон обратной связи, и рычажная система приходит в устойчивое положение.
Номинальная статическая характеристика преобразователей - линейная.
Преобразователи предназначены для применения на средах, к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими.
Конструкция преобразователя позволяет применять их в сборе с различными типами вентильных блоков.
Заводской номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового кода.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование преобразователей предусмотрено.

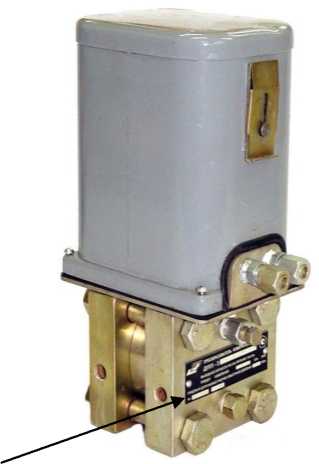

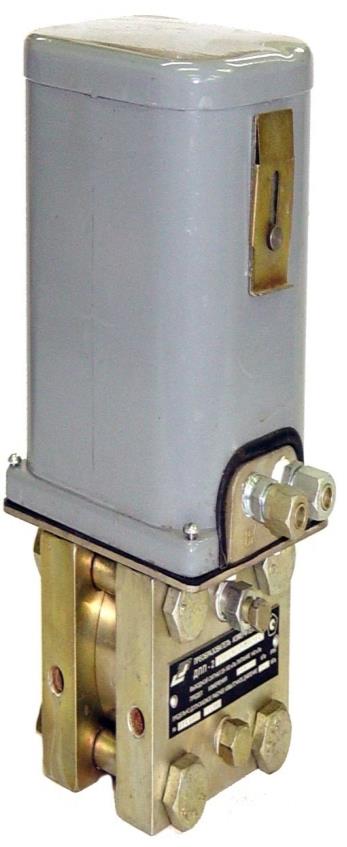

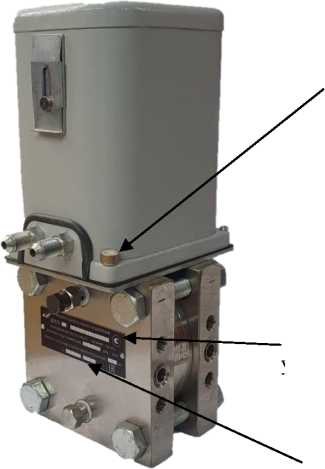

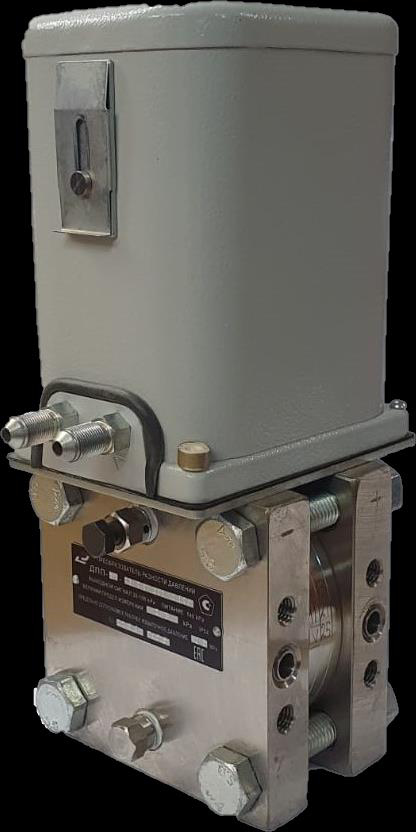

Фотографии внешнего вида преобразователей пневматических разности давлений ДПП-2М с указанием мест пломбирования, нанесения заводского номера и знака утверждения типа приведены на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского
Рисунок 1 - Внешний вид преобразователей пневматических разности давлений ДПП-2М
Место пломбирования
номера
Технические характеристики
Метрологические характеристики приведены в таблице 1, 2, основные технические характеристики приведены в таблице 3.
аблица 1 - Основные метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Пределы измерений, кПа 1) |
см. таблицу 2 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности измерений давления преобразователя, Y, % |
см. таблицу 2 |
|
Вариация показаний, % диапазона изменения выходного сигнала: - для |y| < 1,0 % - для |y| = 1,5 % |
|Y| 0,75|Yl |
|
Зона нечувствительности, % диапазона измерений, не более - для |y| > 1,0 % - для |y| = 0,5 % |
0,2|Yl 0,1 |
|
Размах пульсации выходного сигнала, % диапазона изменения выходного сигнала, не более |
0,5 |
|
Пределы допускаемых дополнительных приведенных к диапазону изменений выходного сигнала погрешностей преобразователя, вызванные отклонением от нормальных условий: а) температуры, уъ % / 10 °C: - для преобразователей с у = ±0,5 % - для преобразователей с у = ±1,0 % - для преобразователей с у = ±1,5 % б) давления воздуха питания, упит, % / 14 кПа в) вибрации, ув, % |
±0,45-Кт 2) ±0,60-Кт 2) ±0,75-Кт 2) ±1,00 ±1,00 |
|
Наименование характеристики |
Значение |
|
Предельно допускаемое рабочее давление (Рраб), МПа |
см. таблицу 2 |
|
Пределы допускаемой дополнительной приведённой к диапазону изменения выходного сигнала погрешности, вызванной изменением рабочего избыточного давления Рраб, %: - для преобразователей с Рраб = 2,5 МПа - для преобразователей с Рраб = 16 МПа и 40 МПа |
±1,5 ±2,5 |
|
Нормальные условия для преобразователей давления: - температура окружающей среды, °С - давление воздуха питания, кПа |
от +21 до +25 от 137,2 до 142,8 |
|
1) Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации. 2) Кт - коэффициент перенастройки: - Кт = 1 - для настроенных на верхний предел измерений модификации. - Кт = 0,8+0,2-Pmax / Р - для перенастроенных преобразователей, где Pmax - максимальный верхний предел измерений для данного преобразователя; P - настроенный верхний предел измерений преобразователя. | |
Таблица 2 - Верхние пределы измерений, пределы допускаемой основной погрешности (у), предельно допускаемое рабочее избыточное давление (Рраб)________________________________
|
Условное обозначение и модификация преобразователя |
Верхний предел измерений (P max), кПа 1) |
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности измерений давления преобразователя, у, % 1) |
Предельное допускаемое рабочее избыточное давление (Рраб), МПа |
|
ДЛП-2М-11 |
630 |
±0,5; ±1,0; ±1,5 |
16 |
|
400 |
±0,5; ±1,0 | ||
|
250 |
±0,5; ±1,0 | ||
|
160 |
±0,5; ±1,0 | ||
|
100 |
±0,5; ±1,0; ±1,5 | ||
|
63 |
±0,5; ±1,0; ±1,5 | ||
|
ДЛП-2М-12 |
63 |
±0,5; ±1,0; ±1,5 |
16 |
|
40 |
±0,5; ±1,0 | ||
|
25 |
±0,5; ±1,0 | ||
|
16 |
±0,5; ±1,0; ±1,5 | ||
|
10 |
±0,5; ±1,0; ±1,5 | ||
|
ДЛП-2М-13 |
10 |
±0,5; ±1,0; ±1,5 |
2,5 |
|
6,3 |
±0,5; ±1,0 | ||
|
4,0 |
±0,5; ±1,0; ±1,5 | ||
|
2,5 |
±0,5; ±1,0; ±1,5 | ||
|
1,6 |
±1,0; ±1,5 | ||
|
1,0 |
±1,0; ±1,5 | ||
|
0,63 |
±1,0; ±1,5 | ||
|
ДЛП-2М-14 |
630 |
±0,5; ±1,0; ±1,5 |
40 |
|
400 |
±0,5; ±1,0 | ||
|
250 |
±0,5; ±1,0 | ||
|
160 |
±0,5; ±1,0 | ||
|
100 |
±0,5; ±1,0; ±1,5 | ||
|
63 |
±0,5; ±1,0; ±1,5 |
|
Условное обозначение и модификация преобразователя |
Верхний предел измерений (Pmax), кПа 1) |
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности измерений давления преобразователя, у, % 1) |
Предельное допускаемое рабочее избыточное давление (Рраб), МПа |
|
Д1Ш-2М-15 |
63 |
±0,5; ±1,0 |
40 |
|
40 |
±0,5; ±1,0 | ||
|
25 |
±0,5; ±1,0 | ||
|
16 |
±0,5; ±1,0 | ||
|
10 |
±0,5; ±1,0; ±1,5 | ||
|
1) Конкретные значения указаны в паспорте. Примечание: 1) Нижний предел измерения равен нулю. 2) Каждый преобразователь может быть настроен на любой верхний предел измерений, указанный в настоящей таблице для конкретной модификации, меньший верхнего предела измерений, указанного при изготовлении преобразователя. | |||
Таблица 3 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон изменения выходного сигнала, кПа |
от 20 до 100 |
|
Расход воздуха питания в установившемся режиме при нормальных условиях, л/мин, не более |
5 |
|
Расход воздуха на выходе преобразователя, характеризующий мощность его выходного сигнала, л/мин, не менее |
15 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа - давление воздуха питания, кПа |
от -50 до +70 от 92 до 98 от 86 до 106,7 от 126 до 154 |
|
Габаритные размеры, мм, не более (длина х ширина х высота): |
160х120х280 |
|
Масса преобразователя, кг, не более: - Д1Ш-2М-11, Д1Ш-2М-12, Д1Ш-2М-14, Д1П1-2М-15 - Д1П1-2М-13 |
8 15 |
|
Исполнение по устойчивости к механическим воздействиям по ГОСТ 52931-2008 |
L3 |
|
Исполнение по устойчивости к климатическим воздействиям по ГОСТ 15150-69 (для работы при температурах от минус 50 °С до плюс 70 °С) |
УХЛ, Т категория размещения 2 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
1Р54 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
67000 |
Знак утверждения типа
наносится в верхнем правом углу таблички, прикрепляемой к преобразователю, и на эксплуатационные документы. Способ нанесения на табличку - фотохимическое травление, офсетная печать, гравирование и ударный метод, на титульный лист паспорта и руководства по эксплуатации - типографский.
Комплектность
Комплектность преобразователей представлена в таблице 5.
аблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь пневматический разности давлений |
Д11П-2М ИНСУ 2.507.020 |
1 шт. |
|
Руководство по эксплуатации |
ИНСУ 2.507.020 РЭ |
1 экз. 1) |
|
Паспорт |
ИНСУ 2.507.020 ПС |
1 экз. |
|
Комплект монтажных частей |
ИНСУ 4.075.010 |
1 комплект 2) |
|
1) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе. 2) В соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 1.1.3 раздела 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы
ГОСТ 22521-85 «Датчики давления, разряжения и разности давления с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»
ТУ 4212-033-42334258-2005 «Преобразователи пневматические разности давлений ДПП-2М. Технические условия»
