Счетчики воды крыльчатые ЛК
| Номер в ГРСИ РФ: | 29898-11 |
|---|---|
| Производитель / заявитель: | ГП "Новатор", Украина, г.Хмельницкий |
Для измерения объема питьевой воды в соответствии с ГОСТ 2874-82 или горячей воды в системах горячего водоснабжения, протекающей по трубопроводу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29898-11 |
| Действует | по 10.02.2016 |
| Наименование | Счетчики воды крыльчатые |
| Модель | ЛК |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2b407bfe-54cf-eff5-430a-571d8f5f6915 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ У 33.2-22987900-012-2003 |
| Класс СИ | 29.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Украина |
| Примечание | 18.06.2013 заменен на 29898-13Взамен № 29898-05 |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Украины |
| Адрес центра | Украина, 252650, г.Киев, ул.Горького, 174 |
| Руководитель центра | Киселева Татьяна Николаевна |
| Телефон | (8*044) 226-29-71 |
| Факс | 226-29-70, 268-56-00 |
| Информация о сертификате | |
| Срок действия сертификата | 10.02.2016 |
| Номер сертификата | 42115 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 491 от 10.02.11 п.02 |
Производитель / Заявитель
ГП "Новатор", УКРАИНА, г.Хмельницкий
Украина
280016, ул.Тернопольская, 17. Тел. (03822) 210-74, 291-52, E-mail: office@novator-tm.com, centre@novator.km.ua
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.156-83 |
| Межповерочный интервал / Периодичность поверки |
6 лет
Для холодной воды
4 года
Для горячей воды
|
| Зарегистрировано поверок |
14826
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14735 (99%) |
| Неуспешных поверок (СИ непригодно) | 91 (1 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
29898-11: Описание типа
2011-29898-11.pdf
|
Скачать | 198.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики воды крыльчатые типа ЛК (далее - счетчики) предназначены для измерения объема питьевой воды в соответствии с ГОСТ 2874-82 или горячей воды в системах горячего водоснабжения, протекающей по трубопроводу.
Описание
Принцип действия счетчиков основан на преобразовании числа оборотов крыльчатки в значения объема воды, которая протекает через счетчик.
Счетчики ЛК-15, ЛК-20 одноструйные сухого типа состоят из крыльчатого модуля, который представляет собой проточную камеру с помещенной в нее крыльчаткой, которая имеет магнитную связь со счетным механизмом. Редуктор счетного механизма преобразует число оборотов крыльчатки, пропорциональное объему проходящей через счетчик воды, в показания роликового счетного устройства. На счётном механизме размещен подвижный элемент («звездочка»), используемый для оптоэлектронного снятия показаний во время испытаний и поверки счетчиков.
Счетчики выпускаются в двух исполнениях ЛК DN Г для горячей воды и ЛК DN Х для холодной воды. Конструкции счетчиков холодной и горячей воды различаются материалами, из которых изготовлены узлы крыльчатки.

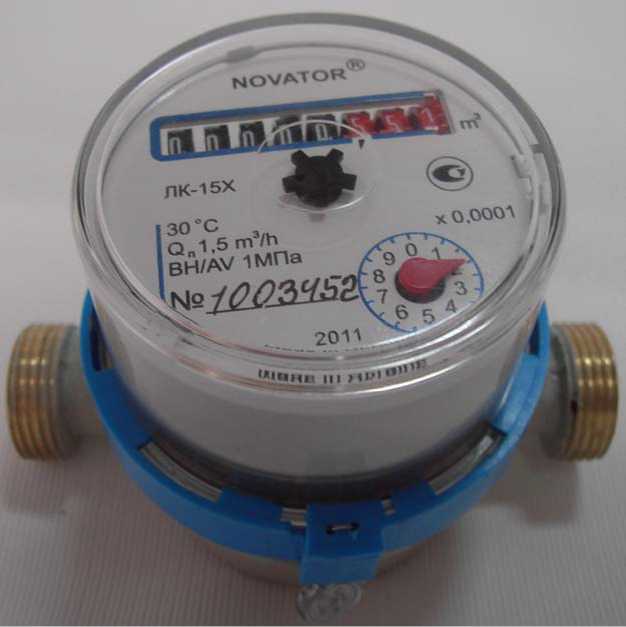

Фотография общего вида счетчика.

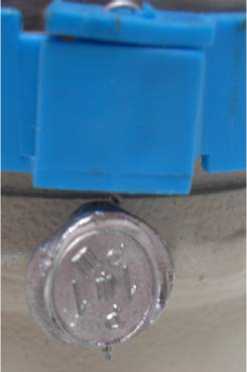

Фотография пломбировки счетчика
Фотография общего вида счетчика с пломбой.
Технические характеристики
|
Исполнения счетчика |
Класс по ГОСТ 8.156-83 и пространственное расположение |
Объемный расход воды, м3/ч |
Порог чувствительности, не более, м3/ч | |||
|
Qn |
Qmin |
Qt |
Qmax | |||
|
ЛК-15Х(Г) |
AV(bcptuk.) |
1,5 |
0,06 |
0,15 |
3,0 |
0,03 |
|
ВН(гориз.) |
1,5 |
0,03 |
0,12 |
3,0 |
0,015 | |
|
ЛК-20Х(Г) |
AV(bcptuk.) |
2,5 |
0,1 |
0,25 |
5,0 |
0,05 |
|
ВН(гориз.) |
2,5 |
0,05 |
0,2 |
5,0 |
0,025 | |
Наименьшая цена деления отсчетного устройства - 0,0001 м3.
Пределы допустимой относительной погрешности, %: для счетчиков холодной воды ЛК-15Х, ЛК-20Х
- в диапазоне расхода от Qmin (включительно) до Qt,
- в диапазоне расхода от Qt (включительно) до Qmax
для счетчиков горячей воды ЛК-15Г, ЛК-20Г
- в диапазоне расхода от Qmin (включительно) до Qt,
- в диапазоне расхода от Qt (включительно) до Qmax.
Условия эксплуатации:
- температура окружающего воздуха, °С от 5 до 50
- относительная влажность до 80% при температуре 35°С.
Потеря давления при Qm^nc более, МПа
Температура рабочей среды, оС:
- для счетчиков исполнения ЛК- DN Х от 5 до 30
- для счетчиков исполнения ЛК- DN Г от 30 до 90
Средний срок службы не менее 12 лет.
|
Обозначение исполнения |
Габаритные размеры, не более,мм |
Масса, кг | |||
|
Длина |
Длина с монтажными штуцерами |
Ширина |
Высота | ||
|
ЛК-15Х(Г) |
110 |
190 |
80 |
85 |
0,65 |
|
ЛК-20х(г) |
110 |
230 |
80 |
95 |
0,87 |
Знак утверждения типа
Знак утверждения типа наносится на шкале счетчика фотохимическим способом и на титульной странице эксплуатационной документации типографским способом.
Комплектность
|
Название |
Количество |
|
1 Счетчик воды крыльчатый ЛК- DN Х (ЛК- DN Г) |
1 шт. |
|
2 Комплект монтажных частей: |
1 компл. |
|
- штуцер |
2 шт. |
|
- гайка |
2 шт. |
|
- прокладка |
2 шт. |
|
3 Руководство по эксплуатации |
1 экз. |
|
4 Упаковка |
1 шт. |
Поверка
осуществляется по ГОСТ 8.156-83 «ГСИ Счетчики холодной воды. Методы и средства поверки».
Сведения о методах измерений
Изложены в эксплуатационном документе МБФИ.407262.000 РЭ «Счетчики воды крыльчатые
ЛК-15, ЛК-20. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики питьевой воды. Технические требования.
2. ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.
3. ГОСТ 8.156-83 ГСИ Счетчики холодной воды. Методы и средства поверки.
4. ТУ У 33.2-22987900-012-2003 Счетчики воды крыльчатые ЛК. Технические условия.
Рекомендации к применению
выполнение государственных учетных операций
