Счетчики воды крыльчатые ЛК
| Номер в ГРСИ РФ: | 29898-13 |
|---|---|
| Производитель / заявитель: | ГП "Новатор", Украина, г.Хмельницкий |
Для измерения объема питьевой воды в соответствии с ГОСТ 2874-82 или горячей воды в системах горячего водоснабжения, протекающей по трубопроводу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29898-13 |
| Действует | по 18.06.2018 |
| Наименование | Счетчики воды крыльчатые |
| Модель | ЛК |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 318f6e40-b195-0f99-84bf-d1359e3283fc |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.03 |
| Год регистрации | 2013 |
| Страна-производитель | Украина |
| Примечание | 18.06.2013 утвержден вместо 29898-11 |
| Информация о сертификате | |
| Срок действия сертификата | 18.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 598 п. 37 от 18.06.2013Приказ 491 от 10.02.11 п.02 |
Производитель / Заявитель
ГП "Новатор", УКРАИНА, г.Хмельницкий
Украина
280016, ул.Тернопольская, 17. Тел. (03822) 210-74, 291-52, E-mail: office@novator-tm.com, centre@novator.km.ua
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.156-83 |
| Межповерочный интервал / Периодичность поверки |
4 года
Для других исп.
3 года
Для исп. ЛК-15У, ЛК-20У
|
| Зарегистрировано поверок |
11441
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11386 (100%) |
| Неуспешных поверок (СИ непригодно) | 55 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
29898-13: Описание типа
2013-29898-13.pdf
|
Скачать | 84.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики воды крыльчатые ЛК (далее - счетчики) предназначены для измерения объема (в м3) питьевой воды в соответствии с ГОСТ 2874-82 или горячей воды в системах горячего водоснабжения, протекающей по трубопроводу.
Описание
Принцип действия счетчиков основан на преобразовании числа оборотов крыльчатки в значения объема воды, которая протекает через счетчик.
Счетчики ЛК-15, ЛК-20 одноструйные, ЛК-25, ЛК-32 многоструйные, сухого типа состоят из крыльчатого модуля, который представляет собой проточную камеру с помещенной в нее крыльчаткой, которая через магнитную муфту связана со счетным механизмом. Редуктор счетного механизма преобразует число оборотов крыльчатки, пропорциональное объему проходящей через счетчик воды, в показания роликового счетного устройства. На счётном механизме размещен подвижный элемент («звездочка»), используемый для оптоэлектронного снятия показаний во время испытаний и поверки счетчиков.

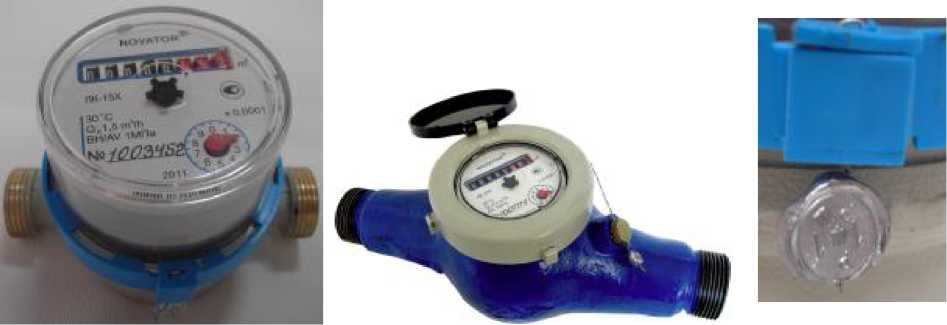

Фотографии общего вида и мест пломбировки
Технические характеристики
|
Исполнения счетчика |
Диаметр условно го прохода, мм |
Класс по ГОСТ Р 50193.1-92 и пространственное положение |
Расход воды, м3/ч |
Порог чувствительности, м3/ч | |||
|
Qn |
Qmin |
Qt |
Qmax | ||||
|
ЛК-15Х(Г, У) |
15 |
ЛУ(вертик.) |
1,5 |
0,06 |
0,15 |
3,0 |
0,03 |
|
ВН(гориз.) |
1,5 |
0,03 |
0,12 |
3,0 |
0,015 | ||
|
ЛК-20Х(Г, У) |
20 |
ЛУ(вертик.) |
2,5 |
0,1 |
0,25 |
5,0 |
0,05 |
|
ВН(гориз.) |
2,5 |
0,05 |
0,2 |
5,0 |
0,025 | ||
|
ЛК-25Х(Г) |
25 |
ВН(гориз.) |
3,5 |
0,07 |
0,28 |
7,0 |
0,035 |
|
АН(гориз.) |
3,5 |
0,14 |
0,35 |
7,0 |
0,07 | ||
|
ЛК-32Х(Г) |
32 |
ВН(гориз.) |
6,0 |
0,12 |
0,48 |
12 |
0,06 |
|
АН(гориз.) |
6,0 |
0,24 |
0,6 |
12 |
0,12 |
Емкость счетного устройства - 99999 м3
Наименьшая цена деления счетного механизма - 0,0001 м3.
Пределы допустимой относительной погрешности, %:
для счетчиков холодной воды ЛК-15Х, ЛК-20Х, ЛК-25Х, ЛК-32Х
- в диапазоне расхода от Qmin (включительно) до Qt, ±5,0
- в диапазоне расхода от Qt (включительно) до Qmax ±2,0
для счетчиков гарячей воды ЛК-15Г, ЛК-20Г, ЛК-25Г, ЛК-32Г
- в диапазоне расхода от Qmin (включительно) до Qt, ±5,0
- в диапазоне расхода от Qt (включительно) до Qmax. ±3,0
для счетчиков универсальных ЛК-15У, ЛК-20У
- в диапазоне расхода от Qmin (включительно) до Qt, ±5,0
- в диапазоне расхода от Qt (включительно) до Qmax. ±2,0
Условия эксплуатации:
- температура окружающего воздуха, °С от 5 до 50
- относительная влажность до 80% при температуре 35°С.
Номинальное давление воды, объем которой измеряется - 1,0 МПа;
Максимальное рабочее избыточное давление воды - 1,6 МПа;
Потеря давления при Qmax., не более 0,1 МПа
Температура рабочей среды, °С:
- для счетчиков исполнения ЛК-DN Х от 5 до 30
- для счетчиков исполнения ЛК-DN Г от 30 до 90
- для счетчиков исполнения ЛК-DN У от 5 до 90
Знак утверждения типа
наносится на шкалу счетчика фотохимическим способом и на титульный лист эксплуатационной документации типографским способом.
Комплектность
|
Наименование |
Количество |
Примечание |
|
1. Счетчик воды крыльчатый ЛК |
1 |
По заказу |
|
2. Комплект монтажных частей: |
1 | |
|
- штуцер |
2 | |
|
- гайка |
2 | |
|
- прокладка |
2 | |
|
3 Руководство по эксплуатации |
1 | |
|
4 Упаковка |
1 |
Поверка
осуществляется по документу ГОСТ 8.156-83 «ГСИ Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки:
-установка поверочная с диапазоном измерений объемных расходов от 0,015 м3/ч до 20 мз/ч., с погрешностью ±1% в диапазоне расходов от 0,03 м3/ч до 0,1 м3/ч и с погрешностью ±0,5% в диапазоне расходов от 0,1 м3/ч до 20 м3/ч.
Сведения о методах измерений
изложены в документе «Счетчики воды крыльчатые ЛК». Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики питьевой воды. Технические требования».
3. ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4. ТУ У 33.2-22987900-012-2003
