Антенны измерительные логопериодические П6-68
| Номер в ГРСИ РФ: | 29927-05 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | Завод "РИАП" (радиоизмерительной аппаратуры), г.Нижний Новгород |
Для измерения уровней электромагнитного поля совместно с измерительными приемными устройствами, а с генераторами возбуждения электромагнитного поля с заданной напряженностью. для измерения уровней радиопомех при решении задач электромагнитной совместимости технических средств, а также предельнодопустимых уровней электромагнитных полей при эколого-защитных мероприятиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29927-05 |
| Действует | по 17.07.2017 |
| Наименование | Антенны измерительные логопериодические |
| Модель | П6-68 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a772ac58-31d3-1747-6c87-6cea0d89f1b4 |
| Год регистрации | 2005 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ИУШЯ.464651.031 ТУ |
| Класс СИ | 35.10 |
| Год регистрации | 2005 |
| Страна-производитель | Россия |
| Примечание | 17.07.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 17.07.2017 |
| Номер сертификата | 21590 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 501 п. 17 от 17.07.201212 от 08.09.05 п.42 |
Производитель / Заявитель
ОАО "СКБ радиоизмерительной аппаратуры" (РИАП), г.Нижний Новгород
Россия
603057, ул.Бекетова, 13. (603950, ГСП-1535) Тел (8312) 65-74-96, телефакс 65-95-32
Поверка
| Методика поверки / информация о поверке | ИУШЯ.464651.031 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 180 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 26.10.2025 |
Поверители
Скачать
|
29927-05: Описание типа
2012-29927-05.pdf
|
Скачать | 115.2 КБ | |
|
29927-05: Методика поверки
2022-mp29927-05.pdf
|
Скачать | 75.2 КБ |
Описание типа
Назначение
Антенна предназначена для излучения и измерения электромагнитного поля в диапазоне частот от 0,5 до 3 ГГц.
Антенна используется для измерения радиопомех при решении задач электромагнитной совместимости технических средств, а также предельно допустимых уровней электромагнитных полей при эколого-защитных мероприятиях.
Описание
Антенна представляет собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую двухпроводной линией. Двухпроводная линия запитывается коаксиальным кабелем со стороны меньшего вибратора.
Система вибраторов, длины которых изменяются по логарифмическому закону, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.

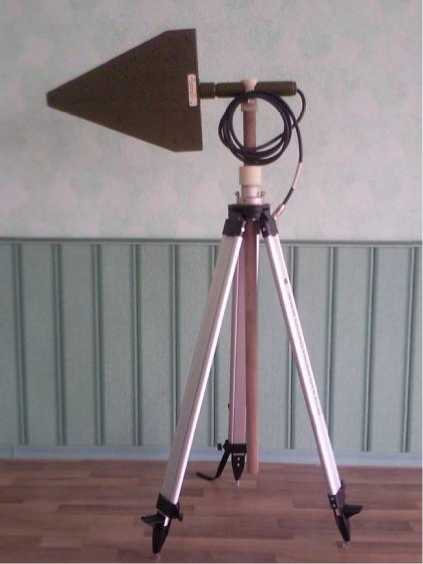

Фотография внешнего вида антенны приведена на рисунке 1.

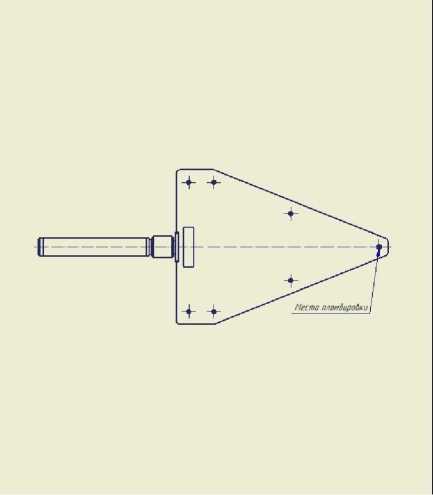

Схема пломбировки приведена на рисунке 2.
Рисунок 1
Рисунок 2
Технические характеристики
Диапазон частот от 0,5 до 3,0 ГГц.
Диапазон значений коэффициента калибровки антенны для всех частот рабочего диапазона........от 21 до 35.
Пределы допускаемой относительной погрешности коэффициента калибровки
антенны........±2 дБ.
КСВН.....не более 2,5.
Вход антенны - соединитель тип III (канал 7/3,04 мм) по ГОСТ РВ 51914 (волновое сопротивление 50 Ом).
Гамма - процентный ресурс антенны не менее 10000 ч при y=90 %.
Средняя наработка на отказ (То) антенны не менее 10000 ч
Масса антенны не более 0,6 кг.
Габаритные размеры антенны, не более, мм
длина
ширина
высота
По устойчивости и прочности к воздействию климатических факторов антенна соответствует требованиям, установленным для приборов группы 4 ГОСТ 22261-94, с пределами рабочих температур окружающей среды от минус 10 до плюс 40 °С.
Знак утверждения типа
наносится на шильдик антенны методом шелкографии и типографским способом на титульные листы эксплуатационных документов.
Комплектность
Состав комплекта поставки антенны П6-68 приведен в таблице 1.
Таблица 1
|
Наименование, тип |
Обозначение |
Количество |
|
1 Антенна измерительная логопериодическая П6-68 |
ИУШЯ.464651.031 |
1 |
|
2 Руководство по эксплуатации |
ИУШЯ.464651.031 РЭ |
1 |
|
3 Формуляр |
ИУШЯ.464651.031 ФО |
1 |
|
4 Тренога* |
ИУШЯ.301554.021 |
1 |
|
5 Кабель соединительный ** |
ИУШЯ.685661.110 |
1 |
|
6 Ящик |
ИУШЯ.323361.059-01 |
1 |
* - поставляется по требованию заказчика
** - длина кабеля определяется заказчиком при оформлении договора на поставку антенны
Поверка
осуществляется в соответствии с документом «Антенна измерительная логопериодическая П6-68. Методика поверки ИУШЯ.464651.031 МП», утвержденным ФГУП «ВНИИФТРИ» 20 марта 2004 г.
Перечень эталонов, применяемых при поверке, приведен в таблице 2.
Таблица 2 - Перечень эталонов, применяемых при поверке
|
Наименование средства поверки |
Пределы измерения |
Погрешность |
|
Измеритель КСВН панорамный Р2-83 |
Диапазон частот от 0,3 до 18 ГГц |
Пределы допускаемой основной погрешности измерения КСВН ± (5К +2) % |
|
Рабочий эталон для поверки измерительных антенн РЭИА-2 |
Диапазон частот от 0,5 до 3 ГГц |
Пределы допускаемой погрешности определения эффективной площади поверяемых антенн ± 0,5 дБ. |
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации ИУШЯ.464651.031 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
ИУШЯ.464651.031 ТУ «Антенна измерительная логопериодическая П6-68».
Лист №4
Всего листов 4
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации обязательным требованиям.
Другие Антенны измерительные
