Манометры, вакуумметры, мановакуумметры сигнализирующие ДМ2005Сг, ДВ2005Сг, ДА2005Сг
| Номер в ГРСИ РФ: | 30105-13 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ПО "Теплоконтроль", г.Казань |
Для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, паров и газов, в том числе кислорода, и управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и выключения контактов в схемах сигнализации автоматики и блокировки технологических процессов. Область применения - общепромышленная. Имеют взрывозащищенное исполнение
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30105-13 |
| Действует | по 27.04.2028 |
| Наименование | Манометры, вакуумметры, мановакуумметры сигнализирующие |
| Модель | ДМ2005Сг, ДВ2005Сг, ДА2005Сг |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 029ef02e-9c3e-d2fe-f308-811a3548a722 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 13.05.2013 утвержден вместо 30105-09 |
| Информация о сертификате | |
| Срок действия сертификата | 13.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 482 п. 10 от 13.05.201313д от 24.12.09 п.453 |
Производитель / Заявитель
Акционерное общество "Теплоконтроль" (АО "Теплоконтроль"), г. Казань
Россия
420054, ул.Фрезерная, 1, тел. (843) 278-32-32 факс 278-33-34, (420054, ул.Вл.Кулагина, 1), E-mail: teplocontrol@bancorp.ru, tk_mark@mail.ru
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
56270
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 54929 (98%) |
| Неуспешных поверок (СИ непригодно) | 1341 (2 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
30105-13: Описание типа
2018-30105-13.pdf
|
Скачать | 117.8 КБ | |
|
30105-13: Методика поверки
2022-mp30105-13.pdf
|
Скачать | 62.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры сигнализирующие ДМ2005Сг, ДВ2005Сг, ДА2005Сг предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, паров и газов, в том числе кислорода, и управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и отключения контактов в схемах сигнализации автоматики и блокировки технологических процессов.
Описание
Принцип действия приборов основан на зависимости упругой деформации чувствительного элемента (одновитковой трубчатой пружины) от давления внутри этого элемента. Перемещение конца чувствительного элемента преобразуется в угловое перемещение стрелки прибора. Изменение давления измеряемой среды, поступающей через штуцер воспринимается манометрической пружиной, которая деформируется и через тягу, и трибко-секторный механизм перемещает показывающую стрелку относительно шкалы. Вместе с показывающей стрелкой перемещается втулка, жестко насаженная на стрелку и осуществляющая кинематическую связь измерительного устройства с сигнализирующим. При повышении давления измеряемой среды замыкается контакт «максимум», а при понижении давления - контакт «минимум».
Приборы имеют взрывозащищенное исполнение с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 513330.1 и маркировку по взрывозащите 1ExdIIBT4.

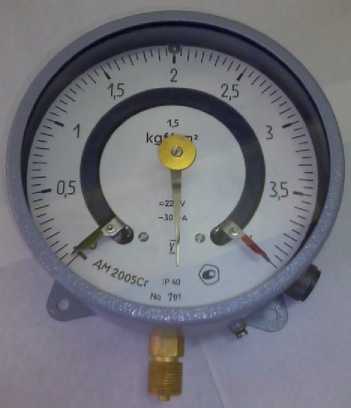

Рисунок 1 - Общий вид манометров, вакуумметров, мановакуумметров сигнализирующих ДМ2005Сг, ДВ2005Сг, ДА2005Сг

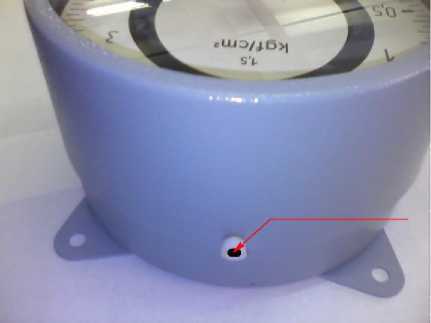

Место пломбировки
Рисунок 2 - Схема пломбирования
Технические характеристики
Наименование, условное обозначение, класс точности, диапазоны показаний и измерений приборов указаны в таблице 1.
Таблица 1
|
Наименование и обозначение прибора |
Класс точности |
Диапазон показаний давления | |||||
|
избыточного |
вакуумметрического | ||||||
|
кПа |
МПа |
кгс/см2 |
кПа |
МПа |
кгс/см2 | ||
|
Манометр сигнализирующий ДМ2005Сг, ДМ2005Сг1ЕхМ1 |
1,5; 2,5* |
0-100 0-160 0-250 |
0 - 1,0 0 - 1,6 0 - 2,5 0 - 4,0 0 - 6,0 0 - 10 0 - 16 0 - 25 0 - 40 0 - 60 |
0 - 1,0 0 - 1,6 0 - 2,5 | |||
|
1,0; 1,5; 2,5* |
0-400 0-600 |
0 - 4,0 0 - 6,0 0 - 10 0 - 16 0 - 25 0 - 40 0 - 60 0 - 100 0 - 160 0 - 250 0 - 400 0 - 600 | |||||
|
Вакуумметр сигнализирующий ДВ2005Сг, ДВ2005Сг1ЕхМ1 |
1,5; 2,5* |
-100-0 |
-1,0-0 | ||||
|
Мановакуумметр сигнализирующий ДА2005Сг, ДА2005Сг1ЕхМ1 |
1,5; 2,5* |
0 - 60 0-150 |
0 - 0,6 0 - 1,5 |
-100 - 0 |
-1,0- 0 | ||
|
1,0; 1,5; 2,5* |
0-300 0-500 |
0 - 3,0 0 - 5,0 | |||||
|
0 - 0,9 0 - 1,5 0 - 2,4 |
0 - 9,0 0 - 15 0 - 24 |
0,1- 0 |
-1,0- 0 | ||||
* Только для приборов ДМ2005Сг, ДВ2005Сг, ДА2005Сг
Пределы допускаемой основной погрешности показаний
|
приборов, % от диапазона показаний - для класса точности 1 - для класса точности 1,5 - для класса точности 2,5 Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона показаний - для классов точности 1; 1,5 - для класса точности 2,5 |
±1,0 ±1,5 ±2,5 ±2,5 ±4,0 |
Вариация показаний приборов не должна превышать абсолютного значения предела допускаемой основной погрешности
Вариация срабатывания сигнализирующего устройства не должна превышать абсолютного значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства
|
Напряжение внешних коммутируемых цепей, В - постоянного тока - переменного тока Маркировка взрывозащита Габаритные размеры, мм, не более - для исполнения «1ЕхМ1» Масса, кг, не более - для исполнения «1ЕхМ1» Степень защиты - для исполнения «1ЕхМ1» Полный средний срок службы, лет, не менее Средняя наработка на отказ, ч Условия эксплуатации: (в зависимости от исполнения) - температура окружающего воздуха, оС для исполнения У2, УХЛ4 для исполнения Т3 - относительная влажность, %, при температуре 35оС для исполнения У2, УХЛ4 для исполнения Т3 |
от 24 до 220 от 24 до 380 1ExdIIBT4 160х109х200 225хх197,5х240,5 1,4 5,5 IP40 или IP53 IP54 10 100000 от -50 до +60 от -10 до +55 до 98 до 100 |
Знак утверждения типа
наносится на табличку приборов методом фотохимического травления, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки приборов в соответствии с таблицей 2.
Таблица 2
|
Наименование и условное обозанчение |
Обозначение документа |
Количество |
Примечание |
|
Прибор |
1 шт. |
В соответствии с заказом | |
|
Руководство по эксплуатации |
4И2.830.132 РЭ |
1 экз. |
На каждые 10 приборов |
|
Руководство по эксплуатации |
4И2.830.132-01 РЭ |
3 экз. |
Для экспорта |
|
Паспорт |
4И2.830.132 ПС |
1 экз. |
|
Наименование и условное обозанчение |
Обозначение документа |
Количество |
Примечание |
|
Паспорт |
4И2.830.132-01 ПС |
3 экз. |
Для экспорта |
|
Паспорт |
4И2.830.132-02 ПС |
3 экз. |
Для исполнения Т |
|
Розетка ОНЦ-РГ-09-4/14-Р17 бРО.364.082 ТУ |
1 шт. | ||
|
Розетка 2РМТ14КПН4Г1В1В ГЕО.364.126 ТУ |
1 шт. |
Для исполнения Т | |
|
Розтека 2РМТ22КПН4Г3В1В ГЕО.364.126 ТУ или Розетка кабельная ШР20П5НШ10 |
1 шт. |
Для ОИАЭ согласно заказа | |
|
П р и м е ч а н и я 1 Количество экземпляров эксплуатационной документации для экпорта может быть изменено по согласованию между поставщиком и заказчиком и оговаривается в контракте (договоре) 2 Допускается вместо розетки ОНЦ-РГ-09-4/14-Р17 бРО.364.082 ТУ поставлять другие соединители с аналогичными характеристиками. | |||
Поверка
осуществляется по документу МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-2,5 I и II разрядов по ГОСТ 8291-83, пределы допускаемой основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 25 кПа до 0,25 МПа;
- манометр грузопоршневой МП-6 I и II разрядов по ГОСТ 8291-83, пределы допускаемой основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 0,6 до 6 МПа;
- манометр грузопоршневой МП 60 I и II разрядов по ГОСТ 8291-83, пределы допускаемой основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 6 до 60 МПа;
- мановакуумметр грузопоршневой МВП-2,5, пределы избыточного давления 0 - 0,25 МПа; вакуумметрического давления 0 - 0,1 МПа, пределы допускаемой основной погрешности: ±5 Па при давлении (избыточном и вакуумметрическом) 0 - 0,01 МПа; ±0,05 % от измеряемого значения при давлении свыше 0,01 МПа;
- устройство для создания давления до 60 МПа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.017-79 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 51330.0 Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ Р 51330.1 Электрообрудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
МИ 2124-90 ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
ТУ 4212-173-00225621-2009 Манометры, вакуумметры, мановакуумметры сигнализирующие ДМ2005Сг, ДВ2005Сг, ДА2005Сг. Технические условия.
