Уровнемеры 5400
| Номер в ГРСИ РФ: | 30247-11 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Фирма "Rosemount Inc.", США |
Для бесконтактного измерения уровня в резервуарах жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, уровня сыпучих кусковых материалов с размером гранул до 10 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30247-11 |
| Действует | по 28.06.2021 |
| Наименование | Уровнемеры |
| Модель | 5400 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5c4e89b4-5a0e-fd9e-8552-b7b6ae74e5ca |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.02 |
| Год регистрации | 2011 |
| Страна-производитель | Швеция |
| Примечание | 13.06.2013 Внесены изменения в межповерочный интервалВзамен № 30247-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 21.10.2016 |
| Номер сертификата | 44186 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 586 п. 01 от 13.06.2013Приказ 5491 от 21.10.11 п.51 |
Производитель / Заявитель
Фирма "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур; Фирма "Rosemount Inc.", США; Фирма "Rosemount Tank Radar AB", Швеция
Швеция
Rosemount Tank Radar AB Gamlestadsvagen 18B, Box 13045, SE-40251 Gothenburg, Sweden; Gamlestadsvagen 18B P.O. Box 13045, SE-402 51 Goteborg, Sweden тел. +46 31 337 00 00 www.rosemount-tankradar.com
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.660-09 |
| Межповерочный интервал / Периодичность поверки |
2 года
4 года
|
| Зарегистрировано поверок |
2756
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2737 (99%) |
| Неуспешных поверок (СИ непригодно) | 19 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
30247-11: Описание типа
2017-30247-11-2.pdf
|
Скачать | 77.9 КБ | |
|
30247-11: Методика поверки
2022-mp30247-11.pdf
|
Скачать | 62 КБ |
Описание типа
Назначение
Уровнемеры 5400 предназначены для бесконтактного измерения уровня в резервуарах жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, уровня сыпучих кусковых материалов с размером гранул до 10 мм.
Описание
Принцип работы уровнемеров 5400 основан на измерении разности времён между импульсами, излучаемыми уровнемером, и отраженными от поверхности измеряемой среды.
Уровнемеры 5400 состоят и следующих функциональных блоков:
- приемо-передающего устройства с антенной, формирующего, излучающего и принимающего радиочастотные импульсы;
- измерительного преобразователя, выполняющего измерение разности времён и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень и объём среды (при наличии градуировочной таблицы);
- встроенного индикатора (при наличии), отображающего измеренные величины.
Измеренные данные передаются в систему верхнего уровня по интерфейсам (4-20) мА с коммуникацией по протоколу HART, по протоколам Modbus, FOUNDATION fieldbus.
Уровнемеры 5400 имеют следующие исполнения:
- 5401 - применяется при измерении уровня в резервуарах, в которых возможно образование пены, пара и колебания измеряемой среды;
- 5402 - применяется при измерении уровня в резервуарах, оборудованных патрубками или байпасными трубами.

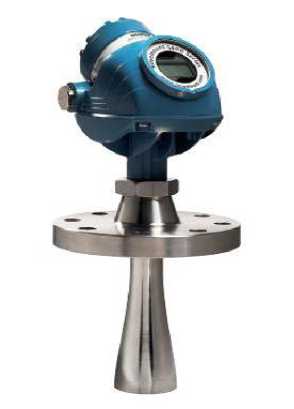

Рисунок 1
Программное обеспечение
Алгоритм, реализующий функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО, встроенное в микросхему, не изменяемое и не считываемое.
У ровень защиты программного обеспечения уровнемеров 5400 от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование параметра |
Значение | |
|
5401 |
5402 | |
|
Диапазон измерений расстояния до поверхности среды (уровня), м |
30 | |
|
Переходная зона (от нижнего края антенны), мм |
150 | |
|
Ближняя зона (от нижнего края антенны), мм |
400 | |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня от ближней до переходной зоны, мм |
±30 |
±15 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня от поверхности среды до ближней зоны, мм |
±10 |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня), вызванной изменением температуры окружающей среды от (20 ± 5) °С до температуры в диапазоне от минус 40 °С до +80 °С, на каждые 10 °С, % |
±0,05 | |
|
Рабочая частота, ГГц |
6 |
26 |
|
Излучаемая мощность, мВт, не более |
1 | |
|
Напряжение питания постоянного тока, В |
от 14,0 до 42,4 | |
|
Потребляемая мощность, Вт, не более |
1,0 | |
|
Г абаритные размеры, мм, не более |
528x235x235 | |
|
Масса, кг, не более |
14,0 | |
|
Условия эксплуатации: - температура окружающей среды, °С; - ЖКИ читаем при температуре окружающей среды, °С; - относительная влажность, %; - атмосферное давление, кПа |
от - 40 до +80 от - 20 до +80 от 5 до 100 от 84,0 до 106,7 | |
Знак утверждения типа
наносят на корпус уровнемера 5400 методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Количество |
|
Уровнемер 5400 |
1 |
|
Руководство по эксплуатации |
1 |
|
Комплект ЗИП |
По заказу |
|
Методика поверки |
1 |
Поверка
осуществляется по документу ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
Основные средства поверки:
- установка для поверки уровнемеров, ПГ ±1 мм;
- рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация «Emerson Process Management/Rosemount Inc.» (США, Швеция).
ГОСТ Р 8.660-2009 ГСИ. Уровнемеры промышленного применения. Методика поверки
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов.
Общие технические требования и методы испытаний.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
