Ваттметры и варметры Ц42308

Назначение

Ваттметры и варметры Ц42308 (далее по тексту - приборы), предназначены для измерения активной и реактивной мощности в трехфазных трехпроводных цепях переменного тока частотой 50 Гц при равномерной и неравномерной нагрузке фаз.

Описание

Конструктивно приборы состоят из измерительного механизма магнитоэлектрической системы, с подвижной частью на кернах, с длиной шкалы не менее 97 мм и электронного преобразователя активной (реактивной) мощности в сигнал постоянного тока, размещенных в одном корпусе.

По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94, с рабочими температурами от минус 40 °С до плюс 50 °С и относительной влажности воздуха 95 % при температуре плюс 35 °С.

Конструкция разработана таким образом, что доступ к внутренним частям прибора, а также несанкционированной настройки и вмешательству возможен только с нарушением пломб, установленных на винты крепления задней крышки корпуса.

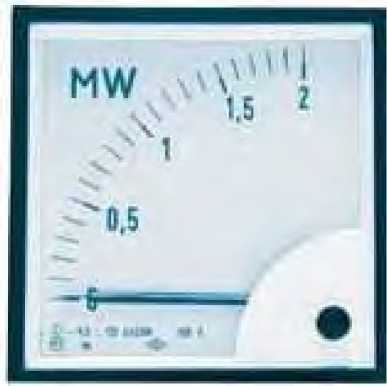

Рисунок 1 - Фотография приборов Ц 42308

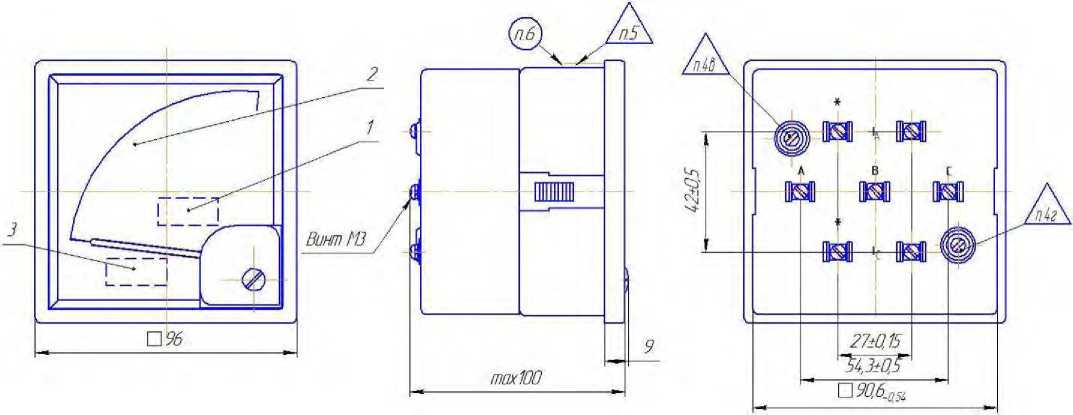

Общий вид приборов, места нанесения маркировки и клейм

Обозначение на рисунке приборов:

1 - единица измерения,

2 - шкала,

3 - информация об исполнении приборов,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

Технические характеристики

При непосредственном включении:

- номинальное напряжение, В                                              127, 220, 380

- номинальный ток, А

При включении через трансформатор тока и напряжения:

- номинальное напряжение, В

- номинальный ток, А

Номинальный коэффициент мощности:

- для ваттметра                                                                   cos (ф) = 1

- для варметра                                                                     sin (ф) = 1

Пределы допускаемой основной приведенной погрешности, %

Нормирующее значение при установлении приведенной погрешности принимается равным верхнему пределу диапазона измерений.

Погрешность приборов нормируется без учета погрешности трансформатора напряжения и тока.

Пределы допускаемого значения вариации показаний, %

Остаточное отклонение указателя приборов от отметки механического нуля шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более

Пределы допускаемой дополнительной погрешности, вызванной:

изменением положения ваттметров от нормального положения в любом на

правлении на 5 °, %                                                             ± 0,75

отклонением напряжения на ± 15 % от номинального, %

отклонением частоты от нормальной частоты 50 Гц на 10%, % влиянием внешнего однородного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего измерительным цепям приборов, при самых неблагоприятных направлениях и фазе магнитного поля, при напряженности магнитного поля 0,4

кА/м, %

искажением формы кривой переменного тока и напряжения на 20 %, %

влиянием коэффициента мощности при угле сдвига фаз от 0 до 60 °, %

одновременным влиянием коэффициента мощности и напряжения, %

одновременным влиянием коэффициента мощности и частоты, %

влиянием асимметрии токов, %

отклонением температуры окружающего воздуха от нормальной (20 ± 5) °С

до плюс 50 °С (или минус 40 °С), на каждые 10 °С изменения температуры, %

отклонением относительной влажности от нормальной (30-80) до 95 % при

температуре (20±5) °С, %

Масса прибора, кг, не более

Габаритные размеры (высота х ширина х глубина), мм, не более             96 х 96 х 100

Наработка на отказ, ч, не мене                                                   32 000

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на циферблат прибора, титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.

Комплектность

В комплект поставки входят: прибор, гайки и шайбы, скобы для крепления прибора к щиту и подключения в электрическую цепь; руководство по эксплуатации на партию приборов (по согласованию с заказчиком); паспорт. Измерительные трансформаторы тока и напряжения в комплект поставки не входят.

Поверка

осуществляется по ГОСТ 8.497-83. «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».

Перечень основного оборудования для поверки:

Ваттметр Д5064, с погрешностью ± 0,5 %;

Ваттметр Д5066, с погрешностью ± 0,5 %.

Сведения о методиках (методах) измерений указываются в разделе 4 документа «Ваттметры и варметры Ц42308. Руководство по эксплуатации» 0ПЧ.140.289 РЭ.

Нормативные документы

ГОСТ 8476-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам.

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ 8.497-83 Государственная система обеспечения единства изменений. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки.

ГОСТ 8.551-86 Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц.

ТУ 25-7504.182-2005 Ваттметры и варметры Ц42308. Технические условия.

лист 4

всего листов 4
