Течеискатели-сигнализаторы ФП 12
| Номер в ГРСИ РФ: | 30331-25 |
|---|---|
| Производитель / заявитель: | НП ОДО "Фармэк", Беларусь, г.Минск |
Течеискатели-сигнализаторы ФП 12 (далее - сигнализаторы) в зависимости от исполнения предназначены для обнаружения утечек горючих газов в воздухе: метана, пропана, метана и пропана, водорода, и выдачи световой и звуковой сигнализации при превышении установленных пороговых значении объемной
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30331-25 |
| Действует | с 19.08.2025 по 05.02.2030 |
| Наименование | Течеискатели-сигнализаторы |
| Модель | ФП 12 |
| Приказы |
№1714 от
19.08.2025
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 511aa793-b9e6-a96d-e34a-102e3d3911e3 |
Производитель / Заявитель
Научно-производственное общество с дополнительной ответственностью «ФАРМЭК», БЕЛАРУСЬ, 220026, г. Минск, ул. Жилуновича, 2В, каб. 13-31, 2 этаж
Поверка
| Методика поверки / информация о поверке |
МР МП.4190-2025 Система обеспечения единства измерений Республики Беларусь. Течеискатели-сигнализаторы ФП12. Методика поверки
(с 19.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 103 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие «Белорусский государственный институт метрологии»
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
30331-25: Описание типа
2025-30331-25.pdf
|
Скачать | 2.6 MБ | |
|
30331-25: Методика поверки
МР МП.4190-2025
2025-mp30331-25.pdf
|
Скачать | 3.6 MБ | |
|
Свидетельство (сертификат)
2025-cr30331-25.pdf
|
Скачать | 334.8 КБ |
Описание типа
Назначение
Течеискатели-сигнализаторы ФП 12 (далее - сигнализаторы) в зависимости от исполнения предназначены для обнаружения утечек горючих газов в воздухе: метана, пропана, метана и пропана, водорода, и выдачи световой и звуковой сигнализации при превышении установленных пороговых значений объемной концентрации газов.
Область применения - газовая, нефтехимическая и другие отрасли промышленности, энергетика, коммунальное хозяйство, экология.
Описание
Сигнализатор представляет собой переносной прибор со световой и звуковой сигнализацией с жидкокристаллическим индикатором, с фиксированным порогом срабатывания сигнализации, с принудительной подачей контролируемой среды, одноблочный, с режимом работы эпизодического действия, взрывозащищенного исполнения.
В основе работы сигнализатора лежит принцип регистрации изменения сопротивления полупроводникового датчика (сенсора) при воздействии на него газа. Конструктивно сигнализатор состоит из металлического корпуса с размещенными внутри него платами, блоком питания, микронасосом и полупроводниковым сенсором.
Сигнализаторы выпускают отградуированные по следующим газам: метан (CEU); пропан (СзНз); метан (CEU) и пропан (СзНв); водород (Нг). Химическая формула определяемого компонента указана на лицевой панели сигнализатора. Если определяемых компонентов больше одного, химическая формула не указывается.
Электрическое питание автономное, в сигнализатор установлен низкотемпературный LiPol аккумулятор.
Сигнализаторы имеют взрывозащищенное исполнение (маркировка взрывозащиты 1 Ex db ib ПС Т4 Gb).
Сигнализатор обладает USB портом для заряда аккумуляторной батареи и подключения к компьютеру, посредством которого возможна настройка и диагностика, а также обновление программного обеспечения (далее — ПО).
Сигнализатор функционирует под управлением встроенного ПО. ПО идентифицируется через меню пользователя путем вывода на экран компьютера окна программы с номером версии и цифровым идентификатором. Конструкция сигнализатора исключает возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО сигнализатора и измеренных данных.
Дата изготовления сигнализаторов указывается в паспорте в разделе «Свидетельство о приемке».
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для представлена в приложении 2.

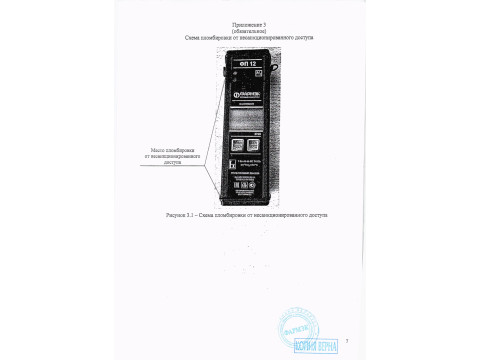

Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования представлены в таблице 1.
Таблица 1
|
___________________ Наименование__ Порог срабатывания сигнализации*, % (об.): - по объемной концентрации метана (СН4) - по объемной концентрации пропана (СзНв) - по объемной концентрации водорода (Нг) |
Значение 1,00 0,40 0,80 |
|
Пределы допускаемой абсолютной погрешности порога срабатывания сигнализации*, % (об.): - по объемной концентрации метана (СН4) - по объемной концентрации пропана (СзНв) - по объемной концентрации водорода (Нг) |
±0,40 +0,16 ±0,32 |
’Выбирается в соответствии с заказом. Наименование определяемого компонента указывается I на маркировочной табличке сигнализатора и/или в паспорте.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Порог чувствительности в режиме течеискания, % (об.): - по объемной концентрации метана (СН4) - по объемной концентрации пропана (СзНв) - по объемной концентрации водорода (Нг) |
0,001 0,003 0,01 |
|
Время срабатывания сигнализации, с, не более |
3 |
|
Время установления рабочего режима, с, не более |
45' |
|
Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее |
8 |
|
Потребляемая мощность, В-А, не более |
1.5 |
|
Диапазон напряжения питания постоянного тока, В |
от 4,2 до 6,0 |
|
Габаритные размеры (без заборной штанги), мм, не более |
185x60x35 |
|
Масса (без заборной штанги), кг, не более |
0,43 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP20 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 25 °C, % диапазон атмосферного давления, кПа |
от минус 20 до плюс 50 98 от 84 до 106,7 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Течеискатель-сигнализатор ФП 1215 |
1 |
|
Адаптер сетевой (5 В, 1 А)15 |
1 |
|
Кабель USB |
1 |
|
Ремень |
1 |
|
Паспорт153) |
1 |
|
Фильтр-затвор |
5 |
|
Фильтр- |
12 |
|
Чехол |
1 |
|
Штанга |
I25 |
|
Штанга телескопическая |
I25 |
|
Штанга телескопическая (с колоколом) |
I25 |
|
Упаковка |
1 |
|
Примечание ^Предоставляется в поверку. ^Поставляется при указании в заказе. 3)Текст методики поверки включен в паспорт (для ознакомительных целей). | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на корпус сигнализатора и на титульный лист паспорта.
Поверка осуществляется по МРБ МП.4190-2025 «Система обеспечения единства измерений Республики Беларусь. Течеискатели-сигнализаторы ФП 12. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ РБ 100162047.026-2004 «Течеискатель-сигнализатор ФП 12. Технические условия».
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
методику поверки:
МРБ МП.4190-2025 «Система обеспечения единства измерений Республики
Беларусь. Течеискатели-сигнализаторы ФП 12. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4_______________________________________________________________________
_____________________Наименование и тип средств поверки
Термогигрометр testo-625 ___
Стандартные образцы состава газовых смесей: СН4-воздух 2 разряда, СзНя-воздух
2 разряда, Нг-воздух 2 разряда_____________________________________________________
Секундомер электронный «Интеграл С-01»____________________________________
I Ротаметр РМ-А-0,063ГУЗ___________________________________________________
Вентиль точной регулировки ВТР-1___________________________________________
Барометр-анероид метеорологический БАММ-1_______________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие ! определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма метрологической части исполняемого кода) |
|
FP22 Tools М . |
1.2 |
0xFF69 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: течеискатели-сигнализаторы ФП 12 соответствуют требованиям ТУ РБ 100162047.026-2004, ТР ТС 020/2011, ТР ТС 012/2011.
