Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ»
| Номер в ГРСИ РФ: | 30333-10 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «ИТЦ Взлет», г. Санкт-Петербург |
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» (далее - расходомеры) предназначены для измерений объемного расхода и/или объема различных жидкостей в широких диапазонах изменения температуры, проводимости, вязкости при постоянном или переменном (реверсивном) направлении потока рабочей жидкости, в различных условиях эксплуатации.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 30333-10 | ||||||||||||||||||
| Действует | по 23.07.2030 | ||||||||||||||||||
| Наименование | Расходомеры-счетчики электромагнитные | ||||||||||||||||||
| Модель | «ВЗЛЕТ ЭМ» | ||||||||||||||||||
| Модификации |
ПРОФИ ЭКСПЕРТ На испытания представлены: ПРОФИ-212МА ПРОФИ-211МИ ПРОФИ-222МО Эксперт-921МИ |
||||||||||||||||||
| Приказы |
№1148 от
11.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0c40c35b-3fac-0bec-4c5a-d57be2159dcd | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
| Год регистрации | 2010 | ||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ШКСД.407112.000 ТУ |
| Класс СИ | 29.01.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 30333-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40672 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.512 |
Производитель / Заявитель
АО «Взлет», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Россия
198068, пр.Вознесенский, 45, пом.18, тел. (812) 714-75-32, факс 714-75-32, 714-71-38 (198008, ул.Мастерская, 9; 198020, наб.Обводного канала, 217, под.9), E-mail: mail@vzljot.ru
Поверка
| Методика поверки / информация о поверке |
МП 2550-0422-2025 ГСИ. Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ». Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 11.06.2026)
ШКСД.407112.000 РЭ Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ». п. 4 Методика поверки
(по 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для эталонных расходомеров-счетчиков
4 года
|
| Зарегистрировано поверок |
31009
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 30474 (98%) |
| Неуспешных поверок (СИ непригодно) | 535 (2 %) |
| Актуальность информации | 14.07.2026 |
Поверители
Скачать
|
30333-10: Описание типа
2025-30333-10.pdf
|
Скачать | 392.4 КБ | |
|
30333-10: Методика поверки
2020-mp30333-10.pdf
Файл устарел
|
Скачать | 507.1 КБ | |
|
30333-10: Методика поверки
ШКСД.407112.000 РЭ
2020-mp30333-10-1.pdf
Файл устарел
|
Скачать | 507.1 КБ | |
|
30333-10: Описание типа
2026-30333-10.pdf
|
Скачать | 372.7 КБ | |
|
30333-10: Методика поверки
МП 2550-0422-2025
2026-mp30333-10.pdf
|
Скачать | 4.1 MБ | |
|
30333-10: Методика поверки
ШКСД.407112.000 РЭ
2020-mp30333-10-2.pdf
|
Скачать | 507.1 КБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» (далее - расходомеры) предназначены для измерений объемного расхода и/или объема различных жидкостей в широких диапазонах изменения температуры, проводимости, вязкости при постоянном или переменном (реверсивном) направлении потока рабочей жидкости, в различных условиях эксплуатации.
Описание
Расходомеры реализуют электромагнитный метод измерения, при котором в потоке жидкости, протекающей через наведенное системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Возникшая ЭДС преобразуется в значение среднего объемного расхода и/или объема.
Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).
ППРЭ представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью.
ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.
Расходомеры выпускаются в следующих модификациях: ПРОФИ (общепромышленного назначения), ЭКСПЕРТ (для применения в специальных условиях технологических процессов).
Расходомеры выпускаются в различных исполнениях в зависимости:
- от конструктивных особенностей (раздельное/единое исполнение ППРЭ и ВП, форма корпуса ВП И ППРЭ и т.д.);
- от способа вывода информации и управления прибором (наличие/отсутствие индикатора, клавиатуры, токовых, частотных, импульсных, релейных выходов, интерфейсов стандартов RS232, RS485, HART, USB и т.д.);
- от способа монтажа на трубопровод (фланцевый, штуцерный, резьбовой и т.д.);
- от материалов проточной части, электродов, корпусов ППРЭ, ВП;
- от метрологических характеристик.
В расходомерах предусмотрена возможность изменения количества каналов вывода результатов измерений и другой информации. Сервисные функции расходомеров могут изменяться в соответствии с требованиями заказчика.
Расходомеры могут использоваться в составе различных комплексов, в том числе в составе теплосчетчиков, измерительных систем, АСУТП и т.д.
Расходомеры могут применяться в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленно-хозяйственного комплекса.
Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» представлен на рисунке 1.

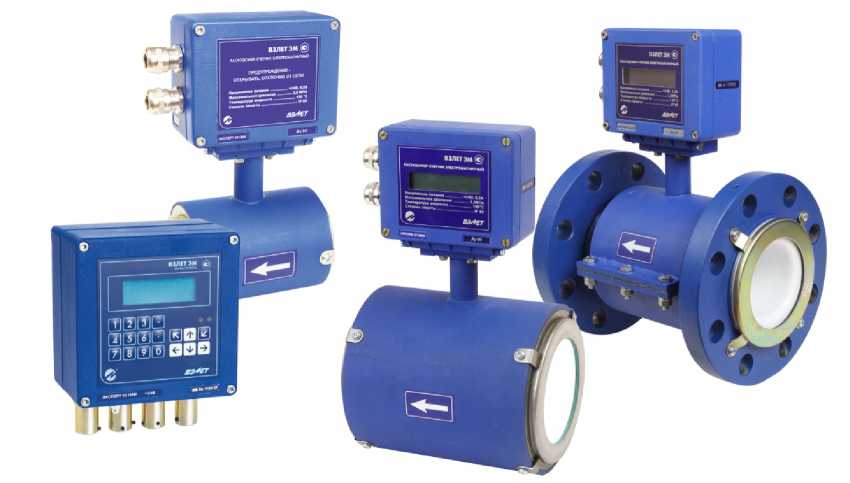

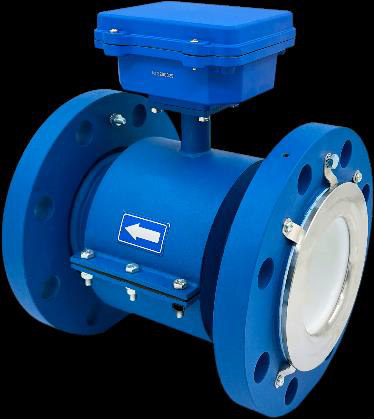

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»
Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке, закрывающем контактную пару разрешения модификации калибровочных параметров. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» представлена на рисунке 2.

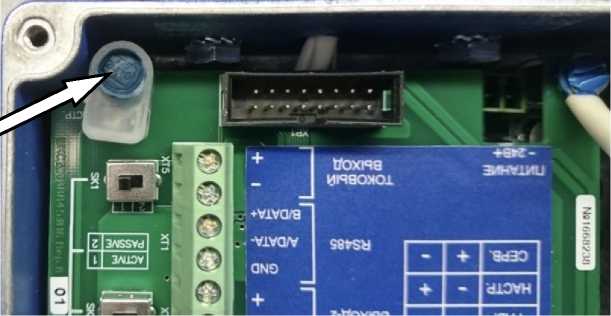

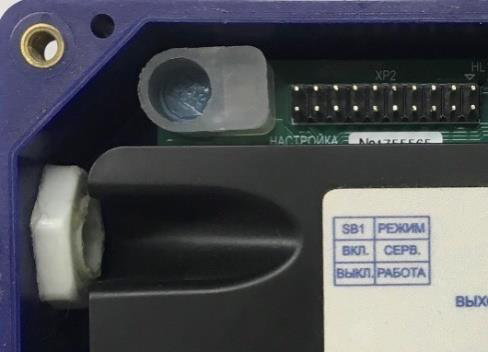

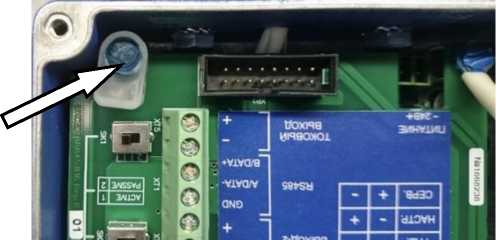

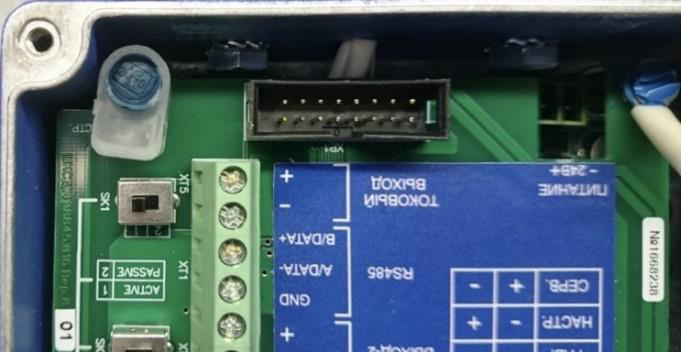

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»
Заводской номер наносится в цифровом формате на маркировочную табличку, закрепленную на боковой (верхней) панели корпуса, или на сам корпус блока электроники расходомера методами шелкографии, металлографики или лазерной гравировки. Обозначение места нанесения заводского номера представлено на рисунке 3.

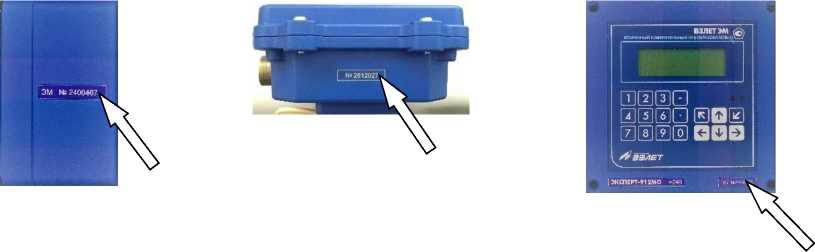

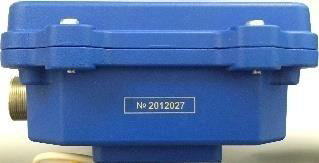

Рисунок 3 - Обозначение места нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) расходомеров является встроенным. Программное обеспечение осуществляет управление током формирования магнитного поля в электромагнитном преобразователе расхода и выполняет аналого-цифровое преобразование значения ЭДС с электродов. Значение ЭДС, пропорциональное скорости потока жидкости, преобразуется в значение среднего объемного расхода, вычисляется значение объема. Помимо измерения сигнала расхода и его математической обработки встроенное ПО обеспечивает архивирование и хранение результатов измерений в энергонезависимой памяти, формирование импульсных сигналов на дискретных выходах расходомера и аналогового сигнала на токовом выходе, отображение результатов измерений и настроечных параметров на устройстве индикации и доступ к данным по протоколу Modbus по последовательному интерфейсу. После включения питания ПО расходомера выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно контролирует разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб. Кроме того, любая модификация конфигурационных параметров прибора с момента его сборки на заводе-изготовителе фиксируется в нестираемом энергонезависимом журнале, который хранится в течение всего срока службы расходомера и доступен для чтения по интерфейсу (кроме исполнения ПРОФИ).
Влияние на метрологически значимую часть ПО расходомеров через интерфейсы связи отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ ЭМ |
|
Номер версии (идентификационный номер) ПО, не ниже |
41.77.ХХ.ХХ1) |
|
Цифровой идентификатор ПО |
_ |
|
1) ХХ.ХХ - обозначение метрологически незначимой части ПО, где «Х» может принимать значение от 0 до 9 | |
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Наименование параметра |
Значение параметра |
|
Диапазон измеряемого среднего объемного расхода (с учетом направления потока), м3/ч где Qнаиб.=0,034DN2, Qнаиб соответствует скорости потока 12 м/с |
от 0,004^^наиб. до Qнаиб |
|
Таблица 3 - Метрологические характеристики | |
|
Модификация расходомеров |
Пределы допускаемой относительной погрешности, % |
Отношение наибольшего расхода к наименьшему |
|
ПРОФИ |
±2 |
1:80, 1:150, 1:250 |
|
±1 |
1:80 | |
|
±0,5 |
1:10 | |
|
ЭКСПЕРТ |
±1 |
1:80 |
|
±0,5 |
1:10 | |
|
±0,3 |
1:10 | |
|
±0,15 |
1:10 |
Таблица 4 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальный диаметр ППРЭ, DN - минимальный - максимальный |
10 300 |
|
Температура измеряемой жидкости, оС |
от -10 до +180 |
|
Минимальная удельная электропроводность рабочей жидкости, См/м |
540-4 |
|
Напряжение питания, В (определяется при заказе) - переменного тока - постоянного тока |
220+22/—зз; 36+4/-5; 50±1Гц 12/24/36 |
|
Габаритные размеры вторичного измерительного преобразователя, мм, не более - длина - высота - ширина |
163,5 125 75 |
|
Масса вторичного измерительного преобразователя, кг, не более |
1,3 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, % - атмосферное давление, кПа |
от +5 до +50 до 80 от 66 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
Знак утверждения типа
наносится на расходомеры методом шелкографии, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭМ» |
ШКСД.407112.000 |
1 шт. |
В соответствии с заказом |
|
Комплект монтажный |
1 компл. |
По заказу | |
|
Преобразователь напряжения |
1 шт. |
По заказу | |
|
Паспорт |
ШКСД.407112.000 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ШКСД.407112.000 РЭ |
1 экз. |
размещается в сети интернет на сайте изготовителя |
|
Примечание - по заявке в комплект поставки могут включаться сигнальные кабели, дополнительные аксессуары, устройства и приспособления. | |||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭМ. Руководство по эксплуатации. ШКСД.407112.000 РЭ».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ШКСД.407112.000 ТУ Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ». Технические условия.
