Термометры стеклянные для испытаний нефтепродуктов ТН4М
| Номер в ГРСИ РФ: | 304-88 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Термоприбор", г.Клин |
| 304-88: Описание типа СИ | Скачать | 76.3 КБ |
Для определения температуры каплепадения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 304-88 |
| Наименование | Термометры стеклянные для испытаний нефтепродуктов |
| Модель | ТН4М |
| Технические условия на выпуск | ГОСТ 400-80 |
| Класс СИ | 32.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 29.10.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Клинского ЦСМ |
| Адрес центра | 141600, г.Клин, ул.Дзержинского, 2 |
| Руководитель центра | Ургант Олег Владимирович |
| Телефон | (8*095) 539-80-69 |
| Факс | (8224) 241-62 |
| Информация о сертификате | |
| Срок действия сертификата | 29.10.2017 |
| Номер сертификата | 13163 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 898 п. 31 от 29.10.201212 от 11.10.07 п.16010 от 03.09.02 п.240 |
Производитель / Заявитель
ОАО "Термоприбор", г.Клин
Россия
Московская обл., Волоколамское шоссе, 44. тел. (49624) 515-82, факс 215-62, E-mail: thermopribor@thermopribor.com
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.279-78 |
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 9718 |
| Найдено поверителей | 122 |
| Успешных поверок (СИ пригодно) | 9550 (98%) |
| Неуспешных поверок (СИ непригодно) | 168 (2%) |
| Актуальность информации | 20.12.2024 |
Поверители
Скачать
| 304-88: Описание типа СИ | Скачать | 76.3 КБ |
Описание типа
Назначение
Термометры стеклянные для испытаний нефтепродуктов ТН4 М (далее - термометры) предназначены для измерений температуры каплепадения в диапазоне значений от 0 до 350 оС.
Описание
Принцип действия термометров основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.
Термометры состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчёта измеряемой температуры.
Изготавливаются с чашечками и гильзами из латуни. Гильзы жестко закреплены на термометрах.
Термометры выпускаются в трех модификациях, которые отличаются диапазоном измерения температуры. Общий вид средства измерений представлен на рисунке 1.

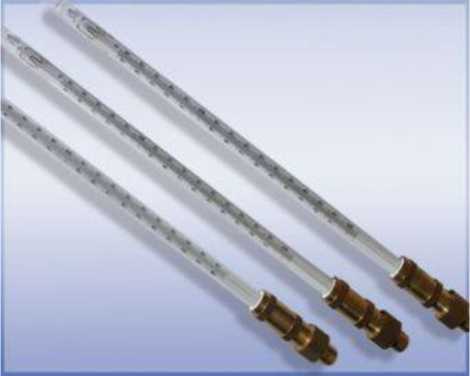

Рисунок 1 - Общий вид термометров стеклянных для испытаний нефтепродуктов ТН4 М
Пломбирование термометров не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения, оС исполнение 1 исполнение 2 исполнение 3 |
от 0 до 150 от 100 до 250 от 200 до 350 |
|
Цена деления, оС |
1,0 |
|
Пределы допускаемой абсолютной погрешности в диапазоне от 0 до 210 оС св. 210 оС |
±1,0 ±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина, мм |
250±10 |
|
Диаметр, мм |
8,5±0,5 |
|
Вероятность безотказной работы термометров за 2000 часов |
0,95 |
|
Условия эксплуатации: -температура окружающей среды, оС -относительная влажность воздуха, % -атмосферное давление, кПа |
от +15 до +25 от 40 до 80 от 84 до 106 |
Знак утверждения типа
наносится в верхнем левом углу паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Термометр |
1 шт. |
|
Паспорт |
1 экз. |
|
Футляр |
1 шт. |
Поверка
осуществляется по ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
Основные средства поверки:
Государственный рабочий эталон единицы температуры 1 разряда в диапазоне измерений от 0 до 660,323 °С по ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры», 3.1.ZTT.0180.2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки
ГОСТ 400-80 «Термометры стеклянные для испытаний нефтепродуктов. Технические условия».
