Терморегуляторы-измерители программируемые ТП

Номер в ГРСИ РФ: 30403-12
Производитель / заявитель: ООО НПК "Варта", г.С.-Петербург
Терморегуляторы-измерители программируемые ТП поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения температуры и регулирования тепловых процессов в однофазных и трехфазных электрических печах сопротивления, оснащенных тиристорами или симисторами, используются для измерения и регулирования температуры в различных отраслях промышленности.

Скачать

30403-12: Описание типа СИ Скачать 553.4 КБ
Свидетельство об утверждении типа СИ Открыть ...

Информация по Госреестру

Основные данные
Номер по Госреестру 30403-12
Наименование Терморегуляторы-измерители программируемые
Модель ТП
Класс СИ 32.02
Год регистрации 2012
Методика поверки / информация о поверке 435-074-2012 МП
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель  Россия
Примечание 13.04.2012 утвержден вместо 30403-05
Информация о сертификате
Срок действия сертификата 13.04.2017
Номер сертификата 46078
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 231 п. 08 от 13.04.201215 от 10.11.05 п.119
Производитель / Заявитель

ООО НПК "Варта", г.С.-Петербург

 Россия

196084, Московский пр., д.78, лит."А", тел./факс: (812) 542-26-40, 449-03-29

Назначение

Терморегуляторы-измерители программируемые ТП (далее - регуляторы) предназначены для измерения температуры и программного регулирования тепловых процессов в однофазных и трехфазных электрических печах сопротивления, оснащенных тиристорами или симисторами.

Описание

Регуляторы обеспечивают аналого-цифровое преобразование сигналов термопар с номинальными статическими характеристиками преобразования (далее НСХ) по ГОСТ Р 8.585-2001. Измерительная информация преобразуется в частоту и обрабатывается микропроцессором регулятора, по результатам обработки формируются задающие и управляющие воздействия.

Регуляторы имеют один канал измерения и один канал регулирования температуры. В регуляторах обеспечена возможность выбора одного из пяти типов термопар: B, S, K, L, J. Регуляторы обеспечивают регулирование температуры по пропорционально-интегральнодифференциальному закону.

Регуляторы модели ТП700 обеспечивают также двухпозиционное регулирование.

Информация сохраняется в энергонезависимой памяти регуляторов при отключении сетевого напряжения, при включении сетевого напряжения регулятор продолжает выполнение программы с прерванного места.

Конструктивно регуляторы выполнены в металлическом корпусе, исполнение щитовое. На лицевой панели регулятора размещен цифровой индикатор с управляющими кнопками.

Регуляторы в зависимости от исполнения обеспечивают связь с компьютером по интерфейсу RS232, могут иметь или не иметь дополнительные и аварийные выходы, дистанционный запуск, могут управлять одно- или трехфазной нагрузкой.

Регуляторы выпускаются следующих моделей: ТП403, ТП700, ТП702, ТП703.

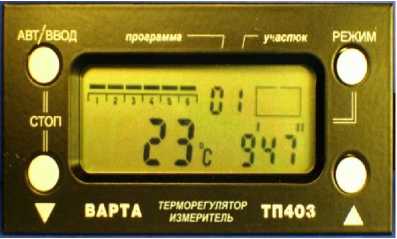

Внешний вид регуляторов изображен на рисунке 1 и рисунке 2.

Программное обеспечение

Программное обеспечение терморегуляторов-имерителей обеспечивает задание и регулирование температуры в определенные промежутки времени, не содержит значимой метрологической части и не оказывает влияния на метрологические характеристики.

Технические характеристики

Диапазон измерений, пределы основной приведенной погрешности и дополнительной приведенной погрешности приведены в табл. 1.

Таблица 1

Обозначение термоэлектрического преобразователя (тип термопары)

Диапазон

температур,

°С

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

Пределы допускаемой дополнительной приведенной погрешности в рабочих условиях эксплуатации, % от диапазона измерений

ТПР(В)

600 - 1800

±0,25

±0,25

ТПП(Б)

20 - 1600

±0,25

±0,25

ТХА(К)

20 - 1300

±0,5

±0,25

TXK(L)

0 - 800

±0,5

±0,25

ТЖК(1)

20 - 900

±0,5

±0,25

Дискретность задания и индикации температуры, °С Тип дисплея

1

жидкокристаллический 4-х разрядный

187 - 242 50 ± 1

6

3

93x96x48

126x96x48

0,4

0,6

10

Электропитание:

-    напряжение сети переменного тока, В

-    частота питающей сети, Гц

Потребляемая мощность, В А, не более: для моделей ТП403 для моделей ТП700, ТП702, ТП703

Габаритные размеры регуляторов, мм, не более: ТП403

ТП700, ТП702, ТП703

Масса одного регулятора, кг, не более:

ТП403

ТП700, ТП702, ТП703 Средний срок службы, лет, не менее Условия эксплуатации:

-    температура окружающего воздуха, °С

атмосферное давление в диапазоне, кПа относительная влажность воздуха при температуре

35 °С, %

80

0,15

механическая вибрация частотой 10 - 55 Гц и амплитудой, мм, не более

По стойкости к механическим воздействиям исполнение регуляторов - виброустой-чивое, группа исполнения N2

Средняя наработка на отказ, ч, не менее

10000

Знак утверждения типа

наносится типографским методом на эксплуатационную документацию и методом шелкогра-фии на специальную табличку на верхней грани корпуса.

Комплектность

В комплект поставки входят:

-    терморегулятор-измеритель программируемый ТП;

-    Руководство по эксплуатации;

-    Методика поверки 435-074-2012 МП.

Поверка

осуществляется в соответствии с документом 435-074-2012 МП «Терморегуляторы-измерители программируемые ТП. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-

С.-Петербург» 09.02.2012 г.

Перечень эталонов, применяемых при поверке:

-    калибратор многофункциональный МСХ, 0 - 100 мВ,

ПГ ±(0,004 %ИВ+0,004 %ДИ+1 ед.);

-    термометр цифровой Chechtemp, минус 20 - 90 °С, ПГ ±0,3 °С;

-    мегаомметр М4102/1-1М, 500 В;

-    пробойная установка УПУ-10, 1,5 кВ, КТ 4,0.

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации «Терморегуляторы-измерители программируемые ТП. 03.01.00.00РЭ».

Нормативные и технические документы, устанавливающие требования к терморегуляторам-измерителям программируемым ТП

1.    ГОСТ 8.558-93 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

2.    ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования».

3.    ТУ 4211-001-06016219-11 (взамен ТУ 4211-001-06016219-05) «Терморегуляторы-измерители программируемые ТП. Технические условия».

4.    435-074-2012 МП «Терморегуляторы-измерители программируемые ТП. Методика поверки».

Рекомендации к применению

-    вне сферы государственного регулирования обеспечения единства измерений.
