Трансформаторы тока измерительные ТВИ-110
| Номер в ГРСИ РФ: | 30559-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ТВИ электра", г.Москва |
Являются масштабными измерительными преобразователями и предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока промышленной частоты. Устанавливаются на вводах масляных выключателей, силовых трансформаторов и проходных линейных вводах на рабочие напряжения до 110 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30559-11 |
| Действует | по 27.11.2025 |
| Наименование | Трансформаторы тока измерительные |
| Модель | ТВИ-110 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f2a789a4-1993-b5af-d1b5-61d79ce99703 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3414-001-85780867-08 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 30559-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 14.03.2016 |
| Номер сертификата | 42280 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1062 от 14.03.11 п.05 |
Производитель / Заявитель
ООО "ТВИ электра", РОССИЯ, г.Москва
Россия
117393, ул, Профсоюзная, дом. 66, стр.1 тел. (495) 785-52-36 www.tvi-elektra.ru, E-mail: office@tvi-elektra.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 261 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
30559-11: Описание типа
2016-30559-11.pdf
|
Скачать | 437.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока измерительные ТВИ - 110 (далее - трансформаторы) являются масштабными измерительными преобразователями и предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока промышленной частоты. Устанавливаются на вводах масляных выключателей, силовых трансформаторов и проходных линейных вводах на рабочие напряжения до 110 кВ.
Описание
Принцип действия трансформатора основан на явлении электромагнитной индукции.
Конструктивно трансформатор представляет собой тороидальный магнитопровод с расположенной на нем вторичной обмоткой, помещенный в корпус из поликарбоната с повышенной диэлектрической и механической прочностью и морозостойкостью..
Первичной обмоткой трансформатора является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором - покрышкой ввода.
Вторичная обмотка размещается на тороидальном сердечнике, при этом каждый трансформатор имеет одну измерительную обмотку с равномерным распределением по сердечнику для обеспечения требуемой точности. Вторичная обмотка может иметь одну или несколько дополнительных отпаек, для измерений первичных токов, отличных от номинального. Выводы вторичных обмоток подключены к клеммам, расположенным в клеммной коробке трансформатора, закрепленной на боковой части корпуса трансформатора.
Класс точности, номинальный первичный и вторичный ток, климатическое исполнение трансформаторов устанавливают при заказе по выбору из таблицы 1.

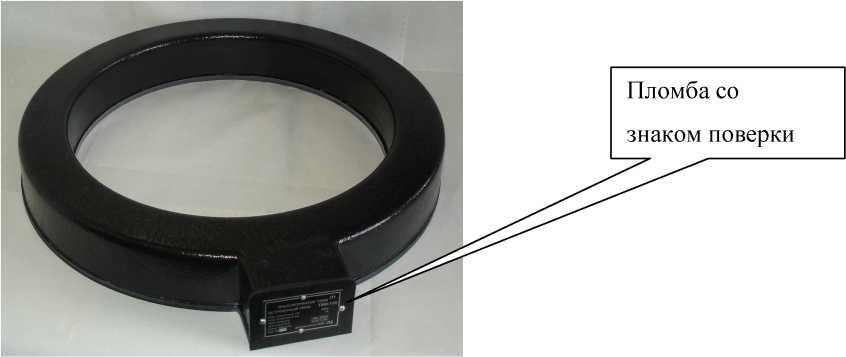

Внешний вид трансформатора ТВИ-110 представлен на рисунке 1.
Рисунок 1.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
Номинальное напряжение, кВ |
110 | |
|
Номинальный первичный ток, А |
отпайки | |
|
100 150 200 300 400 500 600 750 800 1000 1200 1500 2000 |
200, 150 500, 400, 300 800, 750, 600, 500 1500, 1000, 800, 750 | |
|
Номинальный вторичный ток, А |
1 или 5 | |
|
Номинальная вторичная нагрузка, В^А при cos ф = 0,8 |
3; 5; 10; 15; 20; 25; 30; 50 | |
|
Номинальная частота, Г ц |
50 | |
|
Класс точности: для измерений для защиты |
0,2S; 0,5S; 0,5 5Р; 10Р | |
|
Коэффициент безопасности приборов, не более |
8 | |
|
Ток намагничивания вторичной обмотки, А - для номинального вторичного тока 1 А - для номинального вторичного тока 5 А |
0,8 4 | |
|
Характеристики изоляции корпуса между выводами вторичной обмотки И1, И2 (замкнутыми между собой) и выводом первичной обмотки Л1: -сопротивление изоляции, МОм, не менее -электрическая прочность изоляции, кВ, не менее |
40 3 | |
|
Габаритные размеры, мм, не более: (внешний диаметр х внутренний диаметр х высота) - для измерений - для проходных линейных вводов - для защиты |
550 х 420 х 90 380 х 260 х 100 380 х 260 х 100 | |
|
Масса, кг, не более: - для измерений - для защиты |
18 40 | |
|
Средняя наработка на отказ, ч, не менее |
220000 | |
|
Срок службы, лет, не менее |
30 | |
|
Климатическое исполнение по ГОСТ 15150-69, категория размещения 1 |
УХЛ или ХЛ | |
|
Предельные условия транспортирования: - температура окружающего воздуха, оС - относительная влажность воздуха, % - продолжительность транспортной тряски, ч (при частоте от 80 до 120 ударов в минуту) |
от минус 50 до 50 98 (при 35 оС) 1 | |
Знак утверждения типа
Знак утверждения типа наносят на корпус трансформатора методом наклейки этикетки и на титульный лист паспорта печатным способом.
Комплектность
Таблица 2
|
№ п.п. |
Наименование |
Обозначение |
Кол-во |
|
1 |
Трансформатор тока измерительный ТВИ - 110 |
ТВИ - 110 |
1 |
|
2 |
Паспорт |
ТВИ - 110 ПС |
1 |
Поверка
осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки"
Сведения о методах измерений
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Нормативные документы
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ТУ 3414 - 001 - 85780867 - 08 «Трансформаторы тока измерительные ТВИ-110.
Технические условия».
