Барометры кварцевые МД-20

Для измерений атмосферного давления, области применения: гидрометеорология, экология, агрометеорология, авиация и другие смежные с ними области.

Скачать

30594-12: Описание типа СИ Скачать 307.8 КБ
Свидетельство об утверждении типа СИ Открыть ...

Информация по Госреестру

Основные данные
Номер по Госреестру 30594-12
Наименование Барометры кварцевые
Модель МД-20
Класс СИ 30
Год регистрации 2012
Методика поверки / информация о поверке ИЛАН.416123.008ИС
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель  Россия
Примечание 26.09.2012 утвержден вместо 30594-05
Информация о сертификате
Срок действия сертификата 26.09.2017
Номер сертификата 48229
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 780 п. 04 от 26.09.201217 от 08.12.05 п.76
Производитель / Заявитель

ФГБУ "НПО "Тайфун", г.Обнинск, Калужская обл.

 Россия

249039, Калужская обл., ул.Королева, 6, а/я 9073, тел. (08439) 623-03, (095) 255-23-31, факс (08439) 644-53, E-mail: ckb@meteo.ru, ckb@ckb.obninsk.org


Назначение

Барометры кварцевые МД-20 (далее - барометры) предназначены для измерений атмосферного давления.

Описание

Конструктивно барометр представляет собой конструкцию, выполненную из металла (МД-20) или из пластмассы (МД-20-1), внутри которой расположены:

-    индикатор светодиодный ИС ИЛАН.433823.001;

-    микроконтроллер МК ИЛАН.467444.020;

-    плата управления индикацией ПУИ ИЛАН.468380.006;

-    преобразователь давления и температуры кварцевый ПДТК-0,1-МР-22;

-    АС-БС блок питания ЕСА600/10153 (только для МД-20);

-    аккумуляторная батарея LEOCH DIW 12-3,2 (только для МД-20).

Барометры имеют два исполнения - исполнение 1 ИЛАН.416123.008 (МД-20), исполнение 2 ИЛАН.416123.008-01 (МД-20-1), отличающиеся друг от друга электропитанием, материалом корпуса и программным обеспечением (ПО).

На передней панели барометров расположены: в центре панели - шестиразрядное цифровое индикационное табло, внизу панели расположены 7 индикаторов единичных АЛ307БМ, светящееся состояние которых сигнализирует об отображаемой информации на индикационном табло барометров. В этом же ряду справа расположена кнопка СДВИГ, с помощью которой оператор выбирает необходимую информацию, которая отображается в цифровом виде на индикационном табло.

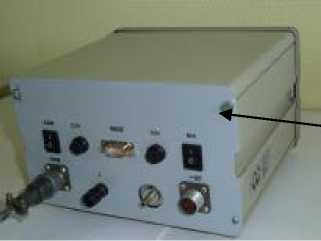

На задней панели барометров МД-20 (рисунок 3) расположены: слева направо в верхнем ряду - переключатель сетевой «~220В», вставка плавкая для защиты от короткого замыкания «2,0А», разъем «RS232», вставка плавкая для защиты от короткого замыкания «0,5А», переключатель сетевой ВКЛ для включения барометра; слева направо в нижнем ряду - разъем «~220В» для подключения питания от сети переменного тока напряжением 220 В, клемма для заземления барометра, выходной штуцер датчика давления, разъем «=12В» для подключения питания от источника постоянного тока напряжением, равным 12 В.

На задней панели барометров МД-20-1 расположены: разъем «RS232», вставка плавкая для защиты от короткого замыкания «0,5 А», переключатель сетевой ВКЛ для включения электропитания барометра, далее расположено гнездо для подключения блока питания стабилизированного БПС 15 В-0,35 А, который питается от переменной сети 220 В, внизу справа расположены выходной штуцер датчика давления, аккумуляторы типа Д-0,03Д-У1 в количестве 3 шт., закрытые крышкой.

Принцип действия барометров основан на непрерывном преобразовании абсолютного давления кварцевым датчиком в частотные выходные сигналы с последующим преобразованием их в цифровой код и вычислении физических значений атмосферного давления. Вычисляется барометрическая тенденция, накапливается информация об измеренном атмосферном давлении и вычисленной барометрической тенденции в электронной памяти с периодичностью 3 ч в течение последних 30 суток. Выводится информация в цифровом виде на индикационное табло барометров по выбору оператора: об измеренном атмосферном давлении в гПа или в мм рт. ст. с периодичностью 10 с, о барометрической тенденции в гПа (знак, значение барометрической тенденции за 3 ч), о дате (число, мес.), о времени (ч, мин).

Наличие встроенного кварцевого датчика температуры позволяет корректировать показания по каналу измерения атмосферного давления в диапазоне рабочих температур.

Формат сообщения от барометров в персональный компьютер (ПК) об измеренном атмосферном давлении и вычисленной барометрической тенденции передается по интерфейсу RS-232 или по интерфейсу RS-485 в формате MODBUS.

Формат записи информации в электронную память барометров содержит: номер барометра (NNN), дату (число, месяц, год), время измерений, ч, (tt), измеряемый параметр (в гПа) (РРРРР).

Управление работой барометров осуществляется от встроенного времязадающего устройства, обеспечивающего отсчет и хранение времени с точностью 1,2 с за 1 сутки непрерывной работы.

По условиям эксплуатации барометры относятся:

-    по ГОСТ 15150-69 к исполнению В категории 4.2 для температур от минус 30 до 50 °С при относительной влажности не более 98 % при температуре 35 °С;

-    по ГОСТ РВ 20.39.304-98 к исполнению О группы 1.3 для температур от минус 30 до 50 °С при относительной влажности не более 98 % при температуре 35 °С.

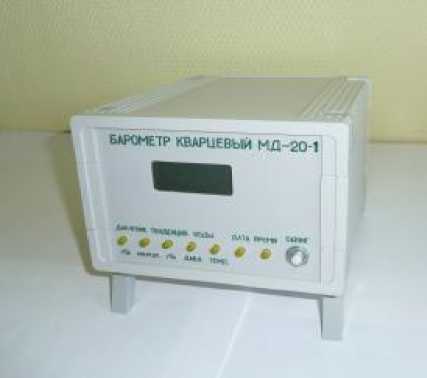

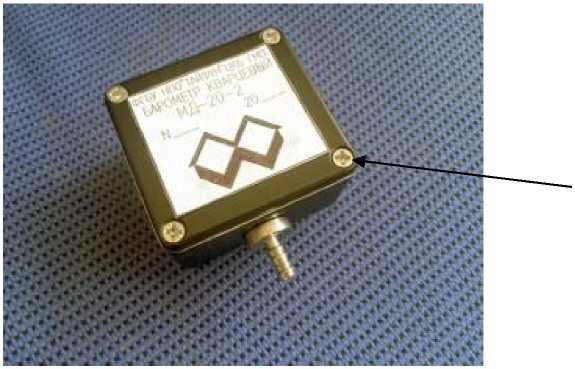

Внешний вид барометров приведен на рисунках 1, 2, 3, и 4.

На правой боковой поверхности корпуса барометров, внизу нанесены товарный знак предприятия - изготовителя и знак утверждения типа

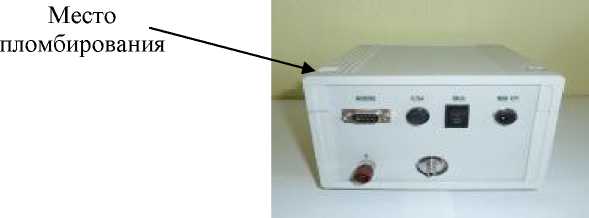

Пломбирование барометров выполнено битумной мастикой в местах, указанных на рисунках 5, 6. На левой боковой поверхности корпусов барометров крепятся таблички, на которых нанесены товарный знак предприятия - изготовителя, условное обозначение барометров - «МД-20» или «МД-20-1», порядковый номер барометров по системе нумерации предприятия-изготовителя, год выпуска (рисунок 3).

j

Рисунок 6 - Пломбирование барометра кварцевого МД-20-1

Программное обеспечение

ПО барометров предназначено для организации измерений, вычисления, отображения на индикаторе, записи в память, формирования сообщений и передачи информации по RS-232 или RS-485 в формате МОБВ^.

ПО ИЛАН.505100.003-01 версия 1.1, ИЛАН.505100.004-01 версия 2.1 - встроенное, что исключает возможность удаления и иных преднамеренных и не преднамеренных изменений метрологически значимой части ПО и измеренных данных.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

ИЛАН.505100.003-01

Barometrnew-1

1.1

fc48e351

CRC32

ИЛАН.505100.004-01

Barometrnew-2

2.1

cb52b988

CRC32

Защита ПО барометров от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Влияние метрологически значимой части ПО на метрологические характеристики барометров не выходит за пределы согласованного допуска.

Технические характеристики

Рабочий диапазон измерений атмосферного давления, гПа............... от 600 до 1100.

Пределы допускаемой абсолютной погрешности измерений, гПа.....................±0,3.

Электропитание барометров:

-    напряжение от сети переменного тока частотой от 48,5 до 51,5 Гц, В.......от 187 до 242;

-    напряжение от источника постоянного тока, В (для МД-20)....................от 9 до 14.

Ток потребления, А, не более:

-    по переменному току.................................................................................0,1;

-    по постоянному току (для МД-20)...............................................................0,1.

Сохранность работоспособности времязадающего устройства при отключении питающего напряжения не менее 3 суток.

Габаритные размеры (длина х ширина х высота), мм, не более:

-    МД-20...................................................................................208 х 238 х 140;

-    МД-20-1............................................................................................200 х 102 х 140.

Масса, кг, не более:

-    МД-20.....................................................................................................................4;

-    МД-20-1............................................................................................................0,7.

Знак утверждения типа

Знак утверждения типа наносится на барометры методом компьютерной графики с последующим ламинированием и на эксплуатационную документацию в верхней части титульного листа типографским способом.

Комплектность

Комплект поставки барометров зависит от варианта исполнения и приведен в таблице

2.

Таблица 2

Барометры кварцевые

Обозначение

изделия

Наименование

изделия

Кол.

МД-20

ИЛАН.416123.008

МД-20-1

ИЛАН.416123.008-01

ИЛАН.416123.008

Барометр кварцевый МД-20

1 шт.

+

-

ИЛАН.416123.008-01

Барометр кварцевый МД-20-1

1 шт.

-

+

Блок питания стабилизированный БПС 15 В-0,35А ЭК-МЮ.436230.000ТУ

1 шт.

+

ИЛАН.685621.080

м

2

т

т

1 шт.

+

-

ИЛАН.685621.081

Жгут «~220 В»

1 шт.

+

-

ИЛАН.685621.066

Жгут «МД20-ПК»

1 шт.

+

+

ИЛАН.685621.076

Жгут заземления «-^»

1 шт.

+

+

Вставка плавкая ВП1-1-0,5 А 250 В АГ0.481.303ТУ

1 шт.

+

-

Вставка плавкая ВП1-1-2,0 А 250 В ATO.481.303Ty

1 шт.

+

-

Комплект эксплуатационной документации согласно ведомости ИЛАН.416123.008ВЭ

1

компл.

+

+

Компакт-диск CD-R с программным обеспечением ПО для работы с ПК

1 шт.

+

+

ИЛАН.465123.041-03

Транспортная тара (футляр)

1 шт.

+

+

Жгут интерфейсный RS-485

1 шт.

+

-

Преобразователь RS232 - RS485

1 шт.

+

-

Поверка

осуществляется по документу «Барометры кварцевые МД-20. Методика поверки ИЛАН.416123.008ИС», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 1 ноября 2011 г.

Средства поверки:

-    барометр БОП-1М (регистрационный № 26469-04), диапазон измерений давления от 300 до 1100 гПа, пределы допускаемой абсолютной погрешности измерений давления ± 0,1 гПа;

-    барокамера БКМ-0,07, диапазон воспроизведения давления от 500 до1200 гПа;

-    мегаомметр Ф4101 (регистрационный № 4542-74), диапазон измерений сопротивления от 0 до 40 МОм, пределы допускаемой относительной погрешности измерений сопротивления ± 2,5 %;

-    барометр - анероид контрольный М67 (регистрационный № 3744-73), диапазон измерений атмосферного давления от 600 до 800 мм рт. ст., пределы допускаемой абсолютной погрешности измерений атмосферного давления ± 0,8 мм рт. ст.;

-    термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91), диапазон измерений температуры от минус 30 до 55 °С, пределы допускаемой абсолютной погрешности измерений температуры ±0,2 °С;

-    термогигрометр ИВА-6Б2 (регистрационный № 46434-11), диапазон измерений относительной влажности от 0 до 98 %, пределы допускаемой погрешности измерений влажности ±2,0 %.

Сведения о методах измерений

Барометр кварцевый МД-20. Руководство по эксплуатации ИЛАН.416123.008РЭ.

Нормативные и технические документы, устанавливающие требования к барометрам кварцевым МД-20

ГОСТ РВ 20.39.304-98.

ГОСТ 15150-69. «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

ИЛАН.416123.008ТУ «Барометры кварцевые МД-20. Технические условия». Рекомендации. Наземные сетевые средства измерений гидрометеорологического назначения. Общие технические требования / Одобрены Межгосударственным советом по гидрометеорологии. Решение №4.2/12 (5-6 декабря 2000 г., г. Душанбе). С-Пб. Гидрометеоиздат, 2002 г.

Наставление гидрометеорологическим станциям и постам, выпуск 3, часть 1. Метеорологические наблюдения на станциях, Гидрометеоиздат, Л., 1985 г.

Изменение 1. «Наставление гидрометеорологическим станциям и постам». Вып.3, ч.1. Метеорологические наблюдения на станциях, 1985, ГГО. (Зарегистрировано в ГОС ЦКБ ГМП, № ОРН-009, 1996-11-01).

Рекомендации к применению

Деятельность в области обороны и безопасности государства, в области гидрометеорологии, в том числе в составе автоматических метеорологических комплексов или в автономном режиме.
