Преобразователи термоэлектрические бескорпусные ТПП 10-Е, ТПП 13-Е, ТПР-Е
| Номер в ГРСИ РФ: | 30752-11 |
|---|---|
| Производитель / заявитель: | АО "Екатеринбургский завод по обработке цветных металлов" (ЕЗ ОЦМ), г.Екатеринбург |
Для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопреобразователей, а также в качестве сменных чувствительных элементов термопреобразователей в защитной арматуре.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30752-11 |
| Действует | по 06.06.2016 |
| Наименование | Преобразователи термоэлектрические бескорпусные |
| Модель | ТПП 10-Е, ТПП 13-Е, ТПР-Е |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 541dcb31-204c-3e15-2c41-f01833c4e52e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 6616-94 |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 30752-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 06.06.2016 |
| Номер сертификата | 42783 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2604 от 06.06.11 п.03 |
Производитель / Заявитель
ОАО "Екатеринбургский завод по обработке цветных металлов" (ОЦМ), РОССИЯ, г.Екатеринбург
Россия
620014, пр.Ленина, 8, тел. (343-2)71-25-01, факс (343-2) 56-85-96, Почт.адрес: 624096, Свердловская обл., г.Верхняя Пышма, ул.Ленина, 131. Тел. (343) 358-06-82, 358-07-02, E-mail: ocm@mail.ur.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-2002 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 150 (72%) |
| Неуспешных поверок (СИ непригодно) | 57 (28 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
30752-11: Описание типа
2011-30752-11.pdf
|
Скачать | 84 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи термоэлектрические бескорпусные типа ТПП 10-Е, ТПП 13-Е, ТПР-Е (далее - термопреобразователи) предназначены для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопреобразователей, а также в качестве сменных чувствительных элементов термопреобразователей в защитной арматуре.
Описание
Термопреобразователи представляют собой два термоэлектрода, сваренных на одном конце и армированных керамической двухканальной трубкой.
Термоэлектроды термопреобразователей изготовлены из термоэлектродной проволоки из платины и платинородиевых сплавов соответствующей ГОСТ 10821-2007.
Принцип действия термопреобразователя основан на преобразовании температуры в термоэлектродвижущую силу (ТЭДС).
Термопреобразователи имеют три модификации, отличающиеся материалом термоэлектродной проволоки и номинальной статической характеристикой (НСХ) преобразования термопреобразователей: ТПП (S), ТПП (R), TQR (В). Каждая модификация имеет десять конструктивных исполнений, отличающихся друг от друга длиной термоэлектродов.

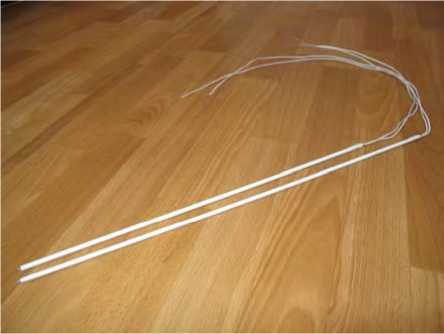

Рисунок 1 - Фото общего вида
Технические характеристики
НСХ термопреобразователей и классы допуска по ГОСТ Р 8.585-2001:
-ТПП 10-Е
-ТПП 13-Е
-ТПР-Е
(S), кл. допуска 2
(R), кл. допуска 2
(B), кл. допуска 2
|
Нижний предел диапазона измеряемых температур, °C Верхний предел диапазона измеряемых температур, °C: |
600 |
|
- ТПП 10-Е, ТПП 13-Е |
1300 |
|
- ТПР-Е Пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей (абсолютная погрешность), ° C: для ТПП 10-Е и ТПП 13-Е |
1600 |
|
- в диапазоне температур от 600 °C до 1300 °C для ТПР-Е: |
±0,0025t |
|
- в диапазоне температур от 600 °C до 1600 °C где t - значение измеряемой температуры, °C |
±0,0025t |
|
Длина термоэлектродов в зависимости от исполнения, мм Диаметры термоэлектродов, мм/мм: |
от 190 до 2530 |
|
- ТПП 10-Е |
0,4/0,5 |
|
- ТПП 13-Е |
0,5/0,5 |
|
- ТПР-Е |
0,4/0,4 |
|
Диаметр шарика рабочего спая, мм, не более |
1,5 ± 0,3 |
|
Масса термоэлектродов, в зависимости от исполнения, г Рабочие условия эксплуатации: |
от 0,97 до 20,5 |
|
- температура окружающего воздуха, оС |
от 5 до 50 |
|
- относительная влажность воздуха при 35 оС, %, не более |
80 |
|
- атмосферное давление, кПа Ресурс, ч, не менее |
от 84 до 106,7 |
|
- ТПП 10-Е и ТПП 13-Е при 1000 оС |
6000 |
|
- ТПР-Е при 1300 оС |
6000 |
|
- ТПП 10-Е и ТПП 13-Е при 1300 оС |
1000 |
|
- ТПР-Е при 1600 оС |
1500 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
|
Наименование |
Кол-во, шт. |
Примечание |
|
Т ермопреобразователь |
1 |
В соответствии с заказом |
|
Паспорт |
1 |
На каждый термопреобразователь |
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методы поверки».
Перечень эталонов, применяемых при поверке:
- эталонный преобразователь термоэлектрический типа ППО 2-го разряда, диапазон (300-1200) °C , доверительная погрешность ±(0,4-1,0) °C по ГОСТ Р 52314-2005;
- эталонный преобразователь термоэлектрический типа ПРО 2-го разряда, диапазон (600-1600) °C , доверительная погрешность ±(0,8-3,5) °C по ГОСТ Р 52314-2005;
- милливольтметр В2-99, диапазон измерения (минус 300-300) мВ, разрешающая спо
собность 0,1 мкВ, класс точности 0,005.
Сведения о методах измерений
Методика измерений входит в состав паспорта.
Нормативные документы
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преоб
разования
ГОСТ 6616-94 ГСИ. Преобразователи термоэлектрические. Общие технические ус
ловия
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
