Спектрометры универсальные рентгеновские СУР-02 "РЕНОМ ФВ"
| Номер в ГРСИ РФ: | 30757-05 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ЗАО "НТЦ Экспертцентр", г.Москва |
| 30757-05: Описание типа СИ | Скачать | 177.9 КБ |
Для измерения массовой концентрации химических элементов (от Na(l1) до U(92)) в различных образцах как металлов и сплавов, так и неметаллических (стекла, керамика, пластмассы, масла, огнеупоры, цемент, геологические образцы) материалов в различных областях науки и техники (экология, биология, сельское хозяйство, пищевая промышленность, геология, горнорудная промышленность, геофизика, таможенный контроль, санитарно-эпидемиологический контроль, криминалистика и др.), а также для контроля среды обитания человека.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30757-05 |
| Наименование | Спектрометры универсальные рентгеновские |
| Модель | СУР-02 "РЕНОМ ФВ" |
| Технические условия на выпуск | ПЛЮС.415312.002ТУ |
| Класс СИ | 37 |
| Год регистрации | 2005 |
| Страна-производитель | Россия |
| Примечание | 09.07.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 22717 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 478 п. 10 от 09.07.201217 от 08.12.05 п.244 |
Производитель / Заявитель
ЗАО "НТЦ Экспертцентр", г.Москва
Россия
125315, Ленинградский пр-т, 8, корп.Г, тел. 535-08-77, факс 535-92-31, 535-92-79 (почт.127254, а/я 12), 125190, Ленинградский пр-т, 80, тел. (495) 105-11-79, www.beta.ru, E-mail: expert@beta.ru
Поверка
| Методика поверки / информация о поверке | ПЛЮС.415312.003 РЭ |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 152 |
| Найдено поверителей | 25 |
| Успешных поверок (СИ пригодно) | 149 (98%) |
| Неуспешных поверок (СИ непригодно) | 3 (2%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 30757-05: Описание типа СИ | Скачать | 177.9 КБ |
Описание типа
Назначение
Спектрометры универсальные рентгеновские СУР-02 «РЕНОМ ФВ» (далее - спектрометры), предназначены для измерений массовой концентрации химических элементов (от Na(ll) до U(92)) в различных образцах как металлов и сплавов, так и неметаллических (стекла, керамика, пластмассы, масла, огнеупоры, цемент, геологические образцы) материалов.
Описание
Спектрометр выполнен в виде моноблока в напольном исполнении и включает в себя следующие основные элементы конструкции:
- аналитическая камера, предназначенная для измерения спектра анализируемых образцов в атмосфере воздуха или в вакууме;
- устройство смены образцов, предназначенное для автоматической подачи анализируемых образцов в аналитическую позицию;
- рентгеновская трубка - источник рентгеновского излучения;
- полупроводниковый детектор, расположенный в аналитической камере и предназначенный для регистрации характеристического рентгеновского излучения анализируемых элементов;
- блок электроники, обеспечивающий работу спектрометра;
- источник питания, служащий для обеспечения всех блоков спектрометра электроэнергией с определенными характеристиками;
- персональный компьютер, предназначенный для управления прибором, регистрации и обработки спектрометрической информации под управлением специализированного программного обеспечения.
Принцип работы спектрометров основан на возбуждении излучением рентгеновской трубки характеристического излучения атомов определяемых элементов и регистрации этого вторичного флуоресцентного излучения полупроводниковым детектором.
Регистрируемый спектр образца обрабатывается анализатором импульсов на основе спектрометрического устройства и ПЭВМ.
Программа обработки позволяет автоматически идентифицировать пики элементов и подсчитывать площади этих пиков. При этом площадь пропорциональна массовой концентрации измеряемого элемента, содержащегося в анализируемом образце. В конечном итоге результаты анализа состава образца выводятся в виде таблицы значений массовых концентраций определяемых элементов.
Процесс анализа от набора данных и их обработки до получения результатов в виде таблицы значений массовых концентраций определяемых элементов автоматизирован и выполняется с помощью ПЭВМ.
Рисунок 1- Внешний вид спектрометра
места пломбирования
а) вид справа б) вид сзади в) вид слева

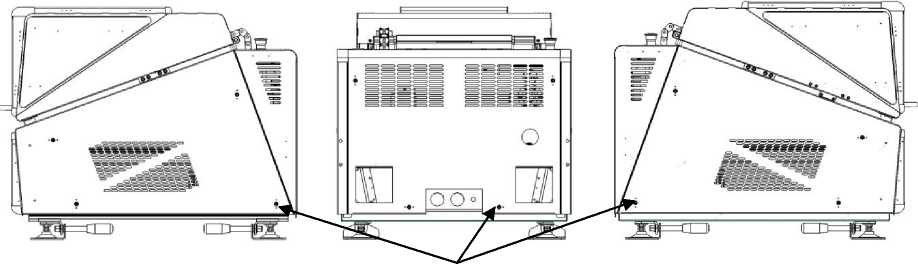

Рисунок 2 - Места пломбирования спектрометра
Программное обеспечение
Программное обеспечение (ПО) предназначено для считывания и обработки информации, позволяющей идентифицировать количественный и качественный состав исследуемого образца с последующем отображением результатов на мониторе ПЭВМ.
Метрологически значимая часть ПО и измеренные данные достаточно защищены специальными средствами защиты от преднамеренных и непреднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SmartXrf |
SmartXrf |
1.07D |
5CE2F360 |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентраций для элементов от Na(l 1) до U(92), % |
от 0,001 до 100 |
|
Пределы обнаружения элементов по критерию 3о (в зависимости от элемента, матрицы пробы и методики анализа), % для элементов с атомными номерами от 11 до 20 для элементов с атомными номерами от 21 до 92 |
от 1 до 10-2 от 10-2 до 1^10-3 |
|
Пределы допускаемой основной относительной погрешности измерения массовой концентрации (в зависимости от номера элемента, матрицы пробы и методики анализа), % в диапазоне концентраций от 1 • 10 -3 до 10-2 % в диапазоне концентраций от 10-2 до 100 % |
±(40 -12) ± (12--6) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой аппаратурной погрешности, % |
± 1,5 |
|
Спектральное (энергетическое) разрешение по линии марганца 5.9 кэВ при выходной загрузке до 105 с-1 не более, эВ |
160 |
|
Пределы допускаемой дополнительной погрешности измерения массовой концентраций элементов в зависимости от температуры на каждые 10 °С в рабочем диапазоне температур, % |
± 2,5 |
|
Номинальное напряжение питания, В Частота, Гц |
220 ± 22 50 ± 1 |
|
Потребляемая мощность не более, кВ^А |
0,8 |
|
Масса не более, кг |
115 |
|
Габаритные размеры (длина, ширина, высота), не более, мм |
600x560x1050 |
|
Мощность эквивалентной дозы на расстоянии 50 мм от поверхности прибора, мкЗв/ч |
0,2 |
|
Группа защиты от проникновения пыли и воды (пыле и брызгозащи-щенность) по ГОСТ 14254 |
1Р20 |
|
Рабочие условия применения: | |
|
Температура окружающего воздуха, °С |
от 10 до 30 |
|
Относительная влажность, % |
от 45-80 |
|
Атмосферное давление, мм рт.ст. |
от 630 - 800 |
|
Наработка на отказ не менее, ч |
4000 |
|
Средний срок службы после ввода в эксплуатацию, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом нижнем углу и на корпус СУР-02 РЕНОМ ФВ методом офсетной печати.
Комплектность
Комплект поставки спектрометров приведен в таблице 3
Таблица 3
|
Наименование |
Количество, шт |
|
Спектрометр универсальный рентгеновский СУР-02 «РЕНОМ ФВ» ПЛЮС.415312.003 |
1 |
|
Комплект дополнительных принадлежностей |
1 |
|
ЭВМ IBM PC |
1 |
|
Принтер |
1 |
|
Программное обеспечение SmartXRF |
1 |
|
ЗИП |
1 |
|
Руководство по эксплуатации ПЛЮС.415312.003 РЭ |
1 |
|
Руководство оператора программного обеспечения (SmartXRF V.1.07D) |
1 |
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» документа «Спектрометр универсальный рентгеновский СУР-02 «РЕНОМ ФВ». Руководство по эксплуатации. ПЛЮС.415312.003 РЭ», утверждённым руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 09 декабря 2011 года.
Основное поверочное оборудование:
Государственные стандартные образцы (ГСО) состава
- сталей легированных ГСО 2841-90П...2852-90П (комплект СО ЛРГ1-ЛРГ-12),
- латуни ГСО 6105-91...6109-91.
Сведения о методах измерений
Спектрометр универсальный рентгеновский СУР-02 «РЕНОМ ФВ». Руководство по эксплуатации. ПЛЮС.415312.003 РЭ.
Нормативные документы
спектрометрам универсальным рентгеновским СУР-02 «РЕНОМ ФВ
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров.
ГОСТ 24745-81 Аппараты рентгеновские аналитические. Общие технические условия.
ПЛЮС.415312.003 ТУ Спектрометр универсальный рентгеновский СУР-02 «РЕНОМ ФВ». Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществление деятельности в области охраны окружающей среды.
