Колонки топливораздаточные Нара 4000

Назначение

Колонки топливораздаточные Нара 4000 (далее - колонка) предназначены для измерений объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Описание

Колонки выполняются в двух вариантах: в виде отдельных функциональных блоков или в одном корпусе.

Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан и фильтр предварительной очистки, моноблок ЗАО «Нара» или фирмы «TOMINAGAMFG. CO», Япония и электромагнитный клапан «Danfoss», Дания, подается в 4-х поршневой измеритель объема ПЖ4-25 с датчиком расхода ДРТ ЗАО «Нара» или измеритель объема FM 1 с датчиком расхода фирмы «TOMINAGAMFG. CO», Япония, из которого через электронное отсчетное устройство «Топаз 106» с пультом дистанционного управления «Топаз 103» производства ООО «Топаз-Электро» г. Волгодонск, и раздаточный шланг с пистолетом поступает в бак транспортного средства.

В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которой поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика расхода топлива.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство.

Колонки осуществляют подачу топлива из хранилища, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором дистанционно от системы управления, в составе которой используется контрольно-кассовая машина, включенная в Государственный реестр ККМ

Установка показаний на цифровом табло указателя разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного крана с колонки.

Колонки могут быть с встроенным насосом или погружным. При использовании погружного насоса давление на входе в колонку - не менее 0,2 МПа.

Колонки выпускаются следующих модификаций:

С111; С121; С122; С211; С211д; С221; С222; С233; С242; С244; С322; С411; С411д; С422; С511; С511д; С522; В242; В244; В263; В284, где - С - колонка с креплением раздаточного рукава с помощью вертикальной штанги;

В - колонка с верхним креплением раздаточного рука

Первая цифра:

1 - колонка выполнена в одном корпусе, с номинальным расходом топлива 50 л/мин;

2 - колонка выполнена раздельными блоками, с номинальным расходом топлива 50 л/мин;

3 - колонка выполнена раздельными блоками, с номинальным расходом топлива

50 л/мин и 80 л/мин;

4 - колонка выполнена раздельными блоками, с номинальным расходом топлива 80 л/мин;

5 - колонка выполнена в одном корпусе, с номинальным расходом топлива 80 л/мин.

Вторая цифра - количество раздаточных рукавов, от одного до восьми.

Третья цифра - количество выдаваемых продуктов, от одного до четырех.

д - колонка с дополнительным раздаточным рукавом, расположенным на отдельной

стойке.

Дополнительное обозначение (последняя буква в обозначении модификации):

А - насосный моноблок и измеритель ПЖ4-0,25 ЗАО «Нара»;

Б - насосный моноблок и измеритель объема FM 1 фирмы «TOMINAGAMFG. CO», Япония;

NP- насосный моноблок Alublok 2000 и измеритель объема Autoset 500 производства фирмы «DresserWaynePignonе s.p.a», Италия, или измеритель объема АЗТ;

Н - колонка предназначена для работы с погружным насосом.

Отсутствие дополнительного обозначения: раздельное размещение сборочных единиц (насоса, газоотделителя, фильтра).

Общий вид колонки представлен на рисунке 1.

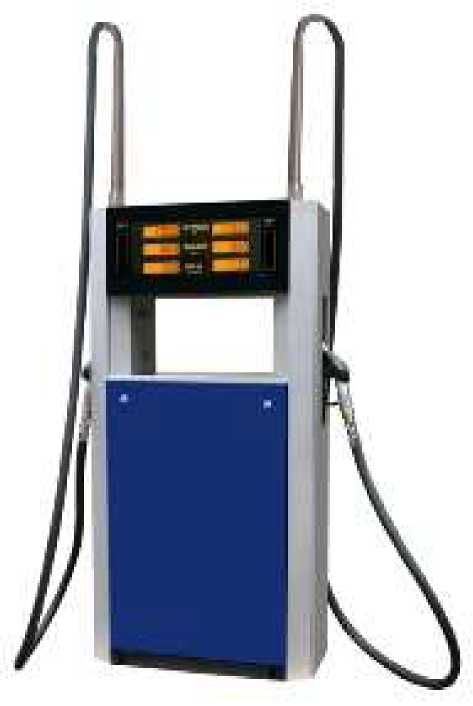

Рисунок 1.1

Общий вид колонки топливораздаточной Нара 4000, выполненной в одном корпусе

Рисунок 1.2 Общий вид колонки топливораздаточной Нара 4000, Выполненной раздельными блоками

В колонках предусмотрено опломбирование измерителя объема поршневого, микропроцессора электронного отсчетного устройства и указателя суммарного учета.

Схемы пломбирования представлены на рисунках 2.1 - 2.6

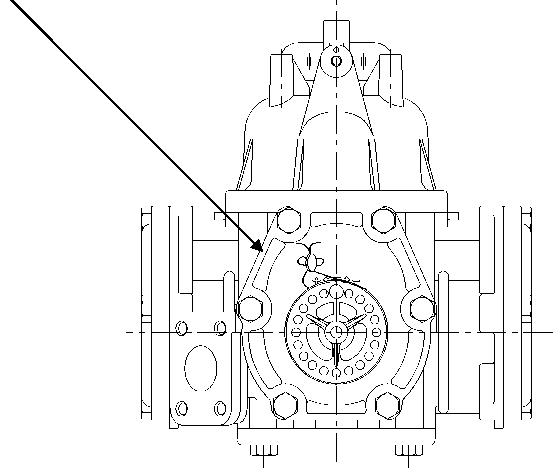

Рисунок 2.1

Схема пломбирования датчика расхода ДРТ с измерителем объема ЗАО «Нара»

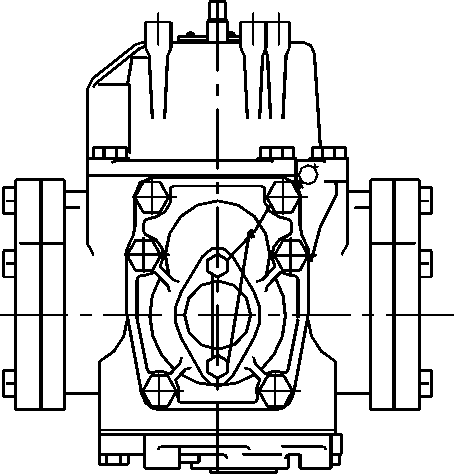

Рисунок 2.2

Схема пломбирования измерителя объема поршневого ПЖ4-25 ЗАО «Нара»

Регулировочное

колесико \

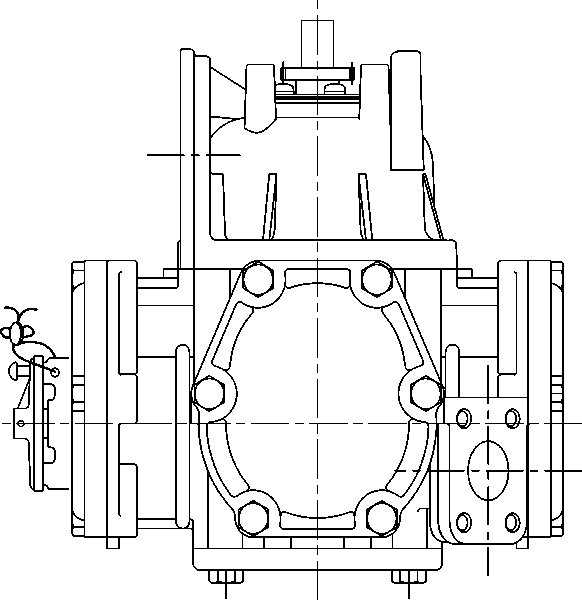

Рисунок 2.3

Схема пломбирования расходомера FM 1 фирмы «TOMINAGAMFG. CO», Япония.

1 - пломба электронной юстировки

( клеймо поверителя );

2 - номерная пломба наклейка «СиЛ-Лэйблз-2 СК 20х38»

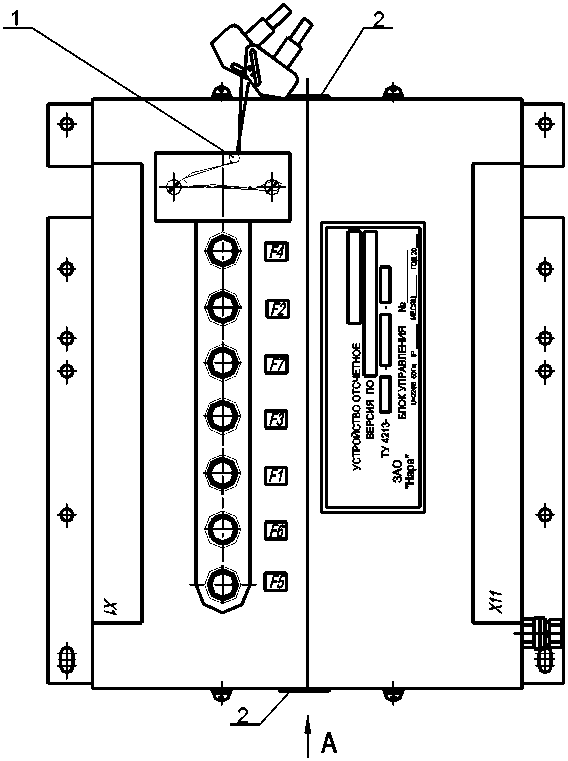

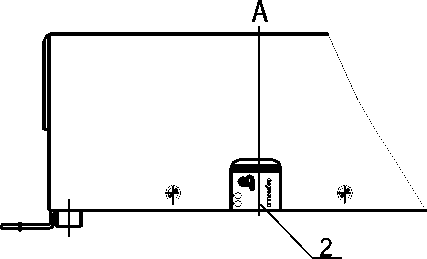

Рисунок 2.4

Схема пломбирования микропроцессора отсчетного устройства ЗАО «Нара»

1 - пломба поверителя

А

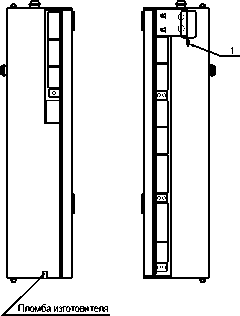

Рисунок 2.5

Схема пломбирования микропроцессора отсчетного устройства «Топаз»

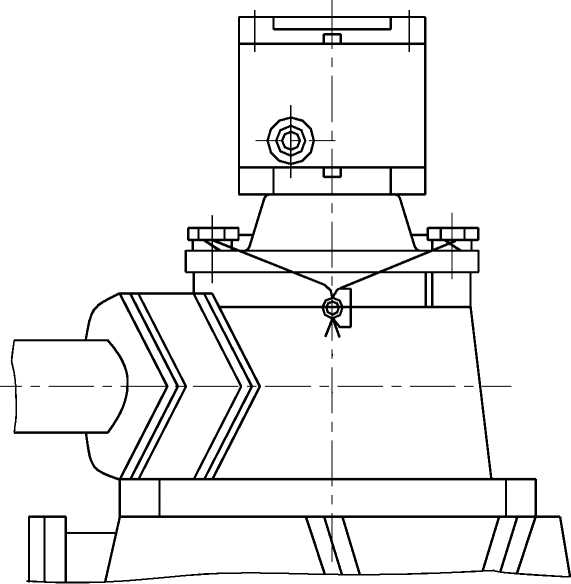

Рисунок 2.6

Схема пломбирования датчика расхода ДРТ ЗАО «Нара»

Технические характеристики

Значения номинального (QH0M) и наименьшего (QHauM) расхода, минимальной дозы выдачи топлива (Умин), количества раздаточных рукавов и количества видов топлива приведены в таблице 1.

Таблица 1

* - при одновременной выдаче топлива одной марки через два крана номинальный расход - 40 л/мин

Пределы допускаемой основной относительной погрешности при

температуре окружающей среды и топлива (20±5) оС, %

Пределы допускаемой относительной погрешности при температу

ре*, отличной от (20±5) оС, в пределах температур окружающей

среды и топлива от минус 40 оС до от плюс 50 оС, %

Сходимость показаний, %, не более                                                |0,25|

Верхний предел показаний указателя разового учета**

- выданного объема топлива, л                                                 999,99

- цены за 1 литр, руб.

- стоимости выданной дозы, руб.                                              9 999,99

Верхний предел показаний указателя суммарного учета, л                        999 999

Дискретность показаний указателя разового учета:

- выданного объема топлива, л                                                    0,01

- цены за 1 литр, руб.                                                                  0,01

- стоимости выданной дозы, руб.                                                  0,01

Колонки применяются для эксплуатации при температуре окружающего воздуха от минус 40 оС до плюс 50 оС, относительной влажности от 30 % до 100 % и температуре выдаваемого топлива от минус 40 оС до плюс 35 оС для бензина и от минус 40 оС до плюс 50 оС для керосина и дизельного топлива (или температуры помутнения или кристаллизации топлива).

*- Колонки Нара 4000 с гидравликой фирмы «TOMINAGAMFG. CO», Япония (дополнительная буква Б в обозначении модификации), применяются для эксплуатации при температуре окружающего воздуха от минус 25 оС до плюс 40 оС, относительной влажности от 30% до 100%.

**- по заказу потребителя на колонке может быть установлено отсчетное устройство с индикацией только объема выданного топлива с верхним пределом указателя разового учета -999,99 л или 999 л.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку колонки фотографическим способом и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

1 Колонка (модификация по заказу)                           - 1 шт.

2 Запасные части и принадлежности                         - 1 комплект

3 Руководство по эксплуатации колонки                      - 1 экз.

4 Эксплуатационная документация на принадлежности        - по 1 экз.

Поверка

осуществляется по МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

Основное поверочное оборудование:

- при первичной поверке - мерники 2-го разряда вместимостью 2, 5, 10, 20, 50, 100 л с основной погрешностью не более ± 0,08% по ГОСТ 8.400-80;

- при периодической поверке - мерники 2-го разряда вместимостью 10, 20, 50, 100 л с основной погрешностью не более ± 0,1% по ГОСТ 8.400-80.

Сведения о методах измерений

В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

Метод измерения изложен в Руководствах по эксплуатации на колонки.

Нормативные документы

1 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

3 МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

Рекомендации к применению

- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров в соответствии с ч. 3 Федерального закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г., п. 7 статьи 1.
