Манометры показывающие R, исп. R, RB, RU, RCh, RCha, RK, RSK, RPG, RQ, RSCh, RCaiCh, RF, RFU, RFB, RFCha, RFCh, RFSCh
| Номер в ГРСИ РФ: | 30885-11 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Manotherm Beierfeld GmbH", Германия |
Для измерений избыточного давления (в том числе разрежения и давления-разрежения) газов, жидкостей или пара, в том числе и агрессивных, при использовании специальных разделителей манометры могут использоваться для измерений давления высокотемпературных сред (100 °С и более), а также загрязненных и вязких жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30885-11 |
| Наименование | Манометры показывающие |
| Модель | R, исп. R, RB, RU, RCh, RCha, RK, RSK, RPG, RQ, RSCh, RCaiCh, RF, RFU, RFB, RFCha, RFCh, RFSCh |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Примечание | Взамен № 30885-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2016 |
| Номер сертификата | 43340 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3981 от 01.08.11 п.10 |
Производитель / Заявитель
Фирма "Manotherm Beierfeld GmbH", Германия
Германия
Am Gewerbepark, 9 D-08340 Beierfeld, тел. (0 37 74)58-0, факс (0 37 75) 58-545
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 59364 |
| Найдено поверителей | 302 |
| Успешных поверок (СИ пригодно) | 58388 (98%) |
| Неуспешных поверок (СИ непригодно) | 976 (2%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 30885-11: Описание типа СИ | Скачать | 789.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры показывающие R (далее манометры) предназначены для измерений избыточного давления газов, жидкостей или пара, в том числе разрежения и давления-разрежения газов. Измеряемая среда может быть агрессивной.
Манометры могут применяться в различных отраслях - нефтедобывающей, химической и других отраслях промышленности.
Описание
Принцип действия манометров основан на использовании зависимости упругой деформации трубчатой пружины от измеряемого давлению. Под воздействием измеряемого давления свободный конец трубчатой пружины с помощью трибко-секторного механизма пропорционально перемещает стрелку манометра.
В зависимости от потребностей заказчика изготавливается большая номенклатура корпусов манометров, разделителей и других комплектующих изделий.
При использовании специальных разделителей манометры могут применяться для измерения давления высокотемпературных сред, а также для загрязненных и вязких жидкостей.
Манометры с жидкостным заполнением имеют улучшенные характеристики по надежности и по устойчивости к вибрации.
В зависимости от формы, исполнения и материала корпусов манометры имеют следующие обозначения - R, RB, RU, RCh, RCha, RK, RSK, RPG, RQ, RSCh, RCaiCh, RF, RFU, RFB, RFCha, RFCh, RFSCh,
Добавление букв G, Oe и N означает, что корпус манометра заполнен, соответственно, глицерином, маслом или азотом.
Добавление буквы (G) означает что манометр заполняется жидкостью.
Добавление буквы (Oe) означает что манометр заполняется маслом.
Добавление буквы Р означает наличие транспортного футляра.
Добавление g означает, что ободок на корпусе прибора завальцовывается.
Добавление букв Fz означает специальное исполнение для применения на железнодорожном транспорте.
Добавление буквы Е означает применение стекла из поликарбоната.
Добавление буквы S означает квадратный корпус с узким ободком.
Добавление буквы B означает квадратный корпус с широким ободком.
Манометры могут снабжаться устройством защиты от перегрузок или электроконтактными устройствами (механическими, электронными, индуктивными).
Внешний вид приборов представлен на рисунке 1

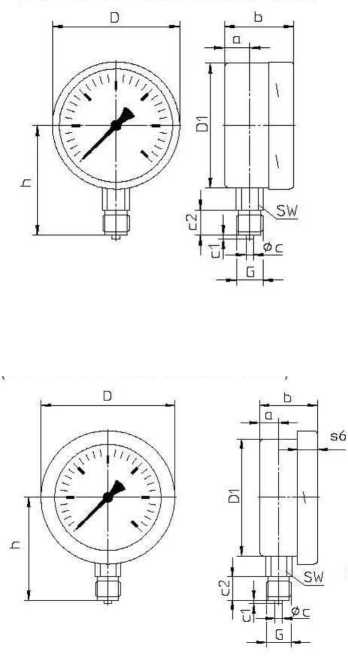

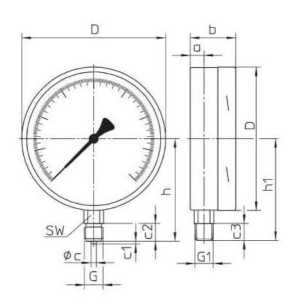

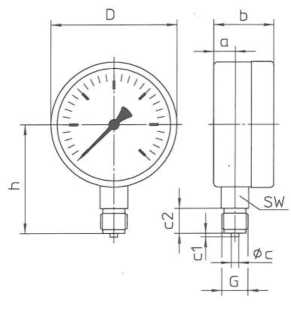

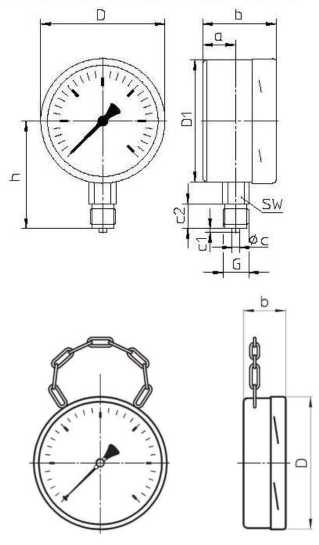

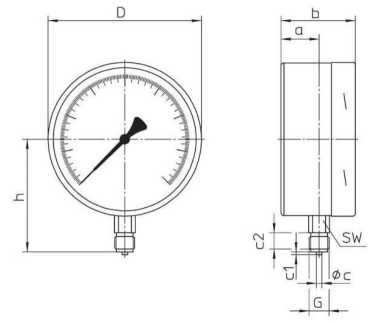

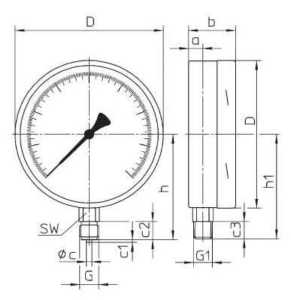

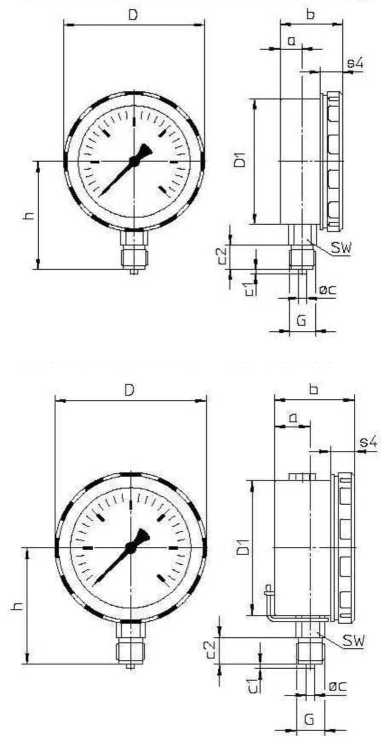

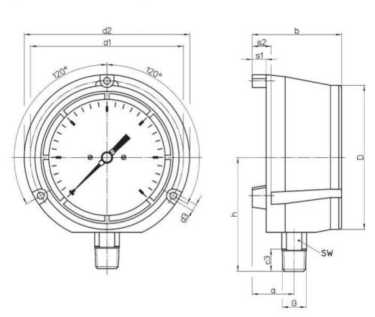

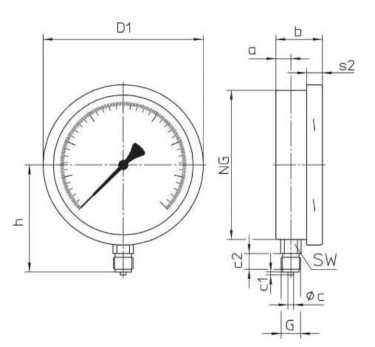

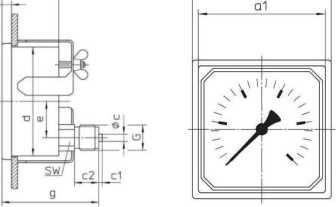

Рисунок 1 - Манометры показывающие R. Общий вид
RB
RU
RCh
RCha
RK
RSK
RPG
RQ
RSCh
RCaiCh
RF
RFU
RFB
RFCha
RFCh
RFSCh,
Технические характеристики
Таблица 1____________________________________________________________________________
Диапазон измерений избыточного давления, бар (МПа)___________________________________
________- разрежения______________________от -1.0 до -0,6.0 ( - 0,1.0;_____- 0,06.0)
________- давления-разрежения___________от -1.0,6 до -1.40 (от - 0,1.0,06 до - 0,1.4,0) - давления от 0.6 до 0.7000 (от 0.0,6 до 0.700)
|
Диаметр шкалы, мм |
40; 50; 60; 63; 80; 100; 130; 150; 160; 250; |
|
дюймы (мм) |
41/2”; 5 (110,25; 122,5) |
|
Размер шкалы манометров | |
|
с квадратным и прямоугольным | |
|
корпусом, мм |
72x72; 96x96; 144x72; 144x144; 192x192 |
|
(в зависимости от модели) | |
|
Пределы допускаемой основной | |
|
приведенной погрешности, % |
±0,25; ±0,5; ±0,6; ±1,0; ±1,5; ±1,6; ±2,5; ±4; |
|
Диапазон рабочих температур,°С: | |
|
- окружающего воздуха |
от - 60 до + 60 |
|
- измеряемой среды |
от - 60 до + 300 |
|
(в зависимости от модели) | |
|
Дополнительная погрешность от влияния | |
|
изменения температуры окружающей | |
|
среды (в рабочем диапазоне), %/10°С |
± (0,3...0,5) |
|
(в зависимости от модели) | |
|
Габаритные размеры, мм, (диаметр, глубина) |
от (42;47) до (251;97) |
|
(диаметр, ширина, глубина) от 72;72;60 до 192;192;88 | |
|
(в зависимости от модели) | |
|
Масса, кг, не более |
от 0,2 до 3,1 |
|
(в зависимости от модели) | |
Знак утверждения типа
на манометры показывающие R офсетным методом и на титульный лист паспорта или руководства по эксплуатации типографским способом.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
манометр показывающий R |
1 шт. |
|
руководство по эксплуатации |
1 экз. |
|
паспорт |
1 экз. |
|
разделители | |
|
принадлежности по заказу (см. руководство по эксплуатации) |
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
При измерениях давления показывающими манометрами R используется метод непосредственного считывания.
Нормативные документы
ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
Техническая документация фирмы «MANOTHERM Beierfeld GmbH», Германия
EN 837 - 1998. Манометры. ОТУ
