Счетчики газа объемные диафрагменные BK-G (1,6; 2,5; 4; 6) и BK-G (1,6; 2,5; 4; 6)T
| Номер в ГРСИ РФ: | 30894-05 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Метэко-Премагаз", г.Москва |
Для измерения объема газа (природного, пропан-бутана и воздуха), область применения - коммунально-бытовое хозяйство и другие сферы деятельности, требующие учета потребления газа.В 2010 г. изменено Описание типа (НТК 03д3 от 29.07.10 п.429) в части отсчетного устройства
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30894-05 |
| Наименование | Счетчики газа объемные диафрагменные |
| Модель | BK-G (1,6; 2,5; 4; 6) и BK-G (1,6; 2,5; 4; 6)T |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 16f461c8-bc1a-2de5-0a26-aefbf2050eda |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.01.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 14488-03 и 15876-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ОАО ФНТЦ "Инверсия" |
| Адрес центра | 107031, г.Москва, ул.Рождественка, 27 |
| Руководитель центра | Пункевич Борис Семенович |
| Телефон | () |
| Факс | 208-49-62 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 22931/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д3 от 29.07.10 п.42918 от 22.12.05 п.193 |
Производитель / Заявитель
ООО "Метэко-Премагаз", г.Москва (срок свидетельства: 20.07.2025 г.); Фирма "Elster s.r.o.", Словакия (срок свидетельства: 20.07.2021 г.); Фирма "Premagas s.r.o.", Словакия (срок свидетельства: 01.01.2011 г.)
Россия
105264, 9-я Парковая, 39, тел. (495) 965-03-83, факс 965-03-92
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.324-02 |
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
208800
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 206901 (99%) |
| Неуспешных поверок (СИ непригодно) | 1899 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
30894-05: Описание типа
2015-30894-05-1.pdf
|
Скачать | 93.4 КБ | |
|
30894-05: Методика поверки
2021-mp30894-05.pdf
|
Скачать | 161.3 КБ |
Описание типа
Назначение
Счетчики газа объемные диафрагменные BK-G (1,6; 2,5; 4; 6) и BK-G (1,6; 2,5; 4; 6)Т (далее - счетчики) предназначены для измерения объема газа (природного, пропан-бутана и воздуха).
Описание
Счетчики состоят из измерительного механизма, корпуса и отсчетного устройства. Счетчики BK-G Т имеют температурный компенсатор, который обеспечивает приведение измеренного значения объема газа к +20°С в диапазоне температур от минус 20 до + 35°С или от минус 25 до +50°С в зависимости от исполнения.
Измерительный механизм состоит из двух камер, разделенных газонепроницаемой диафрагмой. Диафрагма перемещается за счет разности давлений на входе и выходе счетчика. Возвратно-поступательное движение диафрагмы преобразуется кривошипно-шатунным механизмом во вращательное движение механического отсчетного устройства (сумматора барабанного типа), имеющего восемь разрядов. Измерительный механизм помещен в газонепроницаемый корпус. К счетчику может быть подключен низкочастотный датчик импульсов типа IN-Z6X для дистанционного переноса информации, срабатывающий от магнитной вставки, встроенной в ролик младшего разряда отсчетного устройства. Датчик импульсов может быть выполнен с разъединяющим кабелем, либо с зажимами для подключения кабеля, либо с выходным коннектором. Отсчетное устройство счетчика может быть выполнено в следующих вариантах:
- восьми разрядное механическое отсчетное устройство;
- механическое отсчетное устройство с дополнительным счетчиком системы CHEKKER, показывающим контрольное число, находящееся в определенной зависимости с показаниями счетчика;
- механическое отсчетное устройство с оптической системой снятия показаний абсолютный Энкодер (ENCODER) и возможностью передачи их в системы АСКУГ;
- электронное отсчетное устройство.
Счетчик оснащен пломбой, без нарушения которой невозможен доступ к отсчетному устройству и устройством, препятствующим обратному ходу счетного механизма. Диафрагма счетчика изготавливается из синтетических материалов.
По индивидуальному заказу счетчики могут поставляться в исполнениях в соответствии с таблицей 1.
Таблица 1
|
Типоразмер |
Без температурной компенсации |
С температурной компенсацией | |||||||||
|
G |
1,6 |
G 2,5 |
G 4 |
G 6 |
G 1,6T |
G 2,5T |
G 4T |
G 6T | |||
|
Объем измерительной камеры, дм3 |
0,8 |
1,2 |
1,2 |
1,2 |
2 |
2 |
1,2 |
1,2 |
1,2 |
2 |
2 |
|
Одноштуцерное исполнение |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Двухштуцерное исполнение |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Алюминиевый корпус * |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Стальной корпус |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Типоразмер |
Без температурной компенсации |
С температурной компенсацией | |||||||||
|
G |
1,6 |
G 2,5 |
G 4 |
G 6 |
G 1,6T |
G 2,5T |
G 4T |
G 6T | |||
|
Направление подачи рабочей среды: слева-направо справа-налево |
+ + |
+ + |
+ + |
+ + |
+ + |
+ + |
+ + |
+ + |
+ + |
+ + |
+ + |
|
CHEKKER |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
IN-Z 6X |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ENCODER |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Электронное отсчетное устройство |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
* только для двухштуцерного исполнения

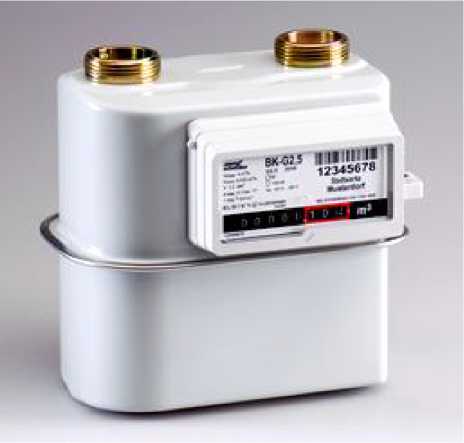

Рисунок 1- Внешний вид счетчика

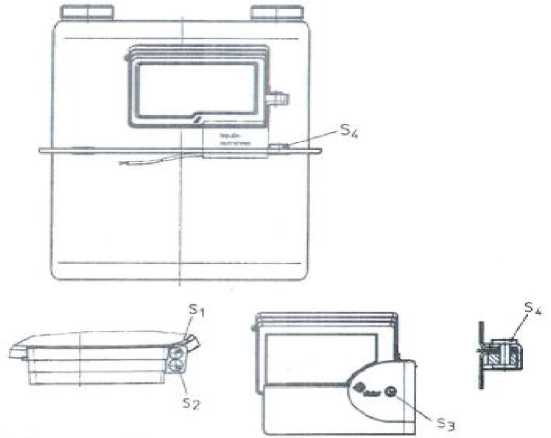

Рисунок 2 - Схема мест пломбировки
Технические характеристики
Таблица 2
|
Характеристики |
G 1,6 (G 1,6T) |
G 2,5 (G 2,5T) |
G 4 (G 4T) |
G 6 (G 6T) | |
|
Расход, м3/ч -максимальный -номинальный -минимальный |
2,5 1,6 0,016 |
4 2,5 0,016 |
6 4 0,016 |
6 4 0,04 |
10 6 0,06 |
|
Циклический объем, дм3 |
0,8 |
1,2 |
2 | ||
|
Порог чувствительности, м3/ч |
0,003 |
0,005 |
0,008 | ||
|
Максимальное рабочее давление, кПа - лист. сталь - алюминиевый сплав |
50 100 | ||||
|
Пределы допускаемой основной относительной погрешности в диапазоне расходов,%: Qmin<Q<0,1 Qn 0,1 Qn< Q< Qmax |
±3,0 ±1,5 | ||||
|
Потеря давления, не более, Па - при Qmin - при Qmax |
60 200 | ||||
|
Изменение относительной погрешности счетчика, вызванное отклонением температуры измеряемой среды от нормальной, при изменении температуры на 1 °С, не более, % |
0,45 (0,1*) | ||||
|
Максимально допустимое давление внутри корпуса, кПа - лист. сталь - алюминиевый сплав |
75 150 | ||||
|
Емкость счетного механизма, м3. |
99999,999 | ||||
|
Цена деления младшего разряда, л. |
0,2 | ||||
|
Температура рабочей среды, °С |
от -30 до +60 | ||||
|
Температура окружающей среды, °С |
от -40 до +60 | ||||
|
Резьба штуцера, дюйм |
%; 1; 1% |
1; 1% | |||
|
Г абаритные размеры, не более, мм. |
169х205х 133 |
235x216x163 |
327x241x164 | ||
|
Масса, не более, кг. |
1,5 |
1,9 |
3,5 |
3,8 | |
для счетчиков с температурной компенсацией
Знак утверждения типа
наносится на шильдик прибора методом печати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
Счетчик газа |
1 |
По индивидуальному заказу |
|
Комплект запасных частей |
1 |
По индивидуальному заказу |
|
Паспорт |
1 |
Поверка
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основное поверочное оборудование:
- поверочная расходомерная установка, с погрешностью ±0,5%.
Сведения о методах измерений
изложены в документе «Счетчики газа объемные диафрагменные BK-G (1,6; 2,5; 4; 6) и BK-G (1,6; 2,5; 4; 6) Т. Паспорт».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3. Рекомендации МОЗМ № 6 «Счетчики газа. Общие требования».
4. Рекомендации МОЗМ № 31 «Счетчики газа объемные с подвижными стенками».
5. Техническая документация фирмы-изготовителя.
