Калибраторы портативные АТ01m
| Номер в ГРСИ РФ: | 30981-12 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей, область применения - вибродиагностика в различных отраслях промышленности, лабораторные и научные исследования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30981-12 |
| Действует | по 26.03.2017 |
| Наименование | Калибраторы портативные |
| Модель | АТ01m |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e41efac3-28ff-6d98-1ddc-5e42264a251e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.03 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | Взамен № 30981-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФГУП РФЯЦ-ВНИИЭФ |
| Адрес центра | 607188, г.Саров, Нижегородская обл., пр.Мира, 37 |
| Руководитель центра | Щеглов Владимир Николаевич |
| Телефон | (831-30) 403-72 |
| Факс | 457-28 |
| Информация о сертификате | |
| Срок действия сертификата | 26.03.2017 |
| Номер сертификата | 45918 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 175 от 26.03.12 п.26 |
Производитель / Заявитель
ООО "ГлобалТест", РОССИЯ, г.Саров
Россия
607190, Нижегородская обл., а/я 690, тел. (83130) 4-02-44; факс 4-38-55, 5-26-02; 607183, Нижегородская обл., ул.Юности, д.31; 607185, Нижегородская обл., ул.Павлика Морозова, д.6 www.globaltest.ru, E-mail: mail@globaltest.ru
Поверка
| Методика поверки / информация о поверке | А3009.326.МП-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3767
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3635 (96%) |
| Неуспешных поверок (СИ непригодно) | 132 (4 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
30981-12: Описание типа
2012-30981-12.pdf
|
Скачать | 108.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Калибраторы портативные АТ01т (далее - калибраторы) предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Описание
Принцип действия калибраторов основан на возбуждении с частотой 159,15 Гц колебаний электродинамической системы и поддержания постоянного уровня ускорения с помощью датчика обратной связи.
Конструктивно калибратор представляет миниатюрный электродинамический вибростенд, объединенный с электронной схемой управления и блоком питания в одном корпусе.
Крепление поверяемых вибропреобразователей осуществляется с помощью шпильки М8-7Н или специальных переходников в зависимости от конструкции вибропреобразователей.
Питание калибратора осуществляется от внутреннего батарейного источника питания, содержащего четыре сменных аккумулятора типа АА.

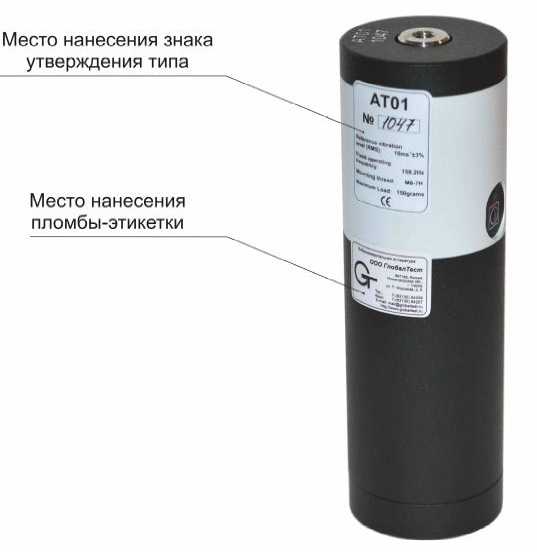

Рисунок 1 - Внешний вид калибратора
Технические характеристики
|
Номинальное значение частоты воспроизводимых колебаний, Гц |
159,2 |
|
Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний в рабочих условиях эксплуатации, % |
±1 |
|
Номинальное СКЗ ускорения воспроизводимых колебаний, м/с2 |
10 |
|
Коэффициент поперечных составляющих воспроизводимых колебаний, %, не более |
5 |
|
Коэффициент гармоник воспроизводимых колебаний, %, не более |
3 |
|
Пределы допускаемой относительной погрешности воспроизведения СКЗ ускорения, % |
±2 |
|
Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур на воспроизводимое СКЗ ускорения, %/°С |
±0,15 |
|
Минимальное напряжение питания (включение предупредительной световой индикации - мигание светодиода), В |
3,6 |
|
Индукция магнитного поля рассеивания над столом калибратора, Тл, не более |
10-3 |
|
Время установления рабочего режима, с, не более |
5 |
|
Время непрерывной работы, с, не менее |
55 |
|
Масса поверяемых вибропреобразователей, кг, не более |
0,16 |
|
Масса калибратора, кг, не более |
1,1 |
Габаритные размеры калибраторов:
- диаметр не более 60 мм;
- высота не более 185 мм.
Рабочие условия эксплуатации калибратора:
- температура окружающего воздуха от минус 10 до плюс 50 °С;
- относительная влажность воздуха до 80 % при 35 ° С;
- переменное магнитное поле с напряженностью до 400 А/м частотой 50 Гц.
Средний срок службы не менее 5 лет.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
Знак утверждения типа наносится на самоклеющуюся этикетку совместно с основными техническими характеристиками типографским способом. Кроме того, знак утверждения типа наносят на заглавный лист паспорта АБКЖ.442268.002ПС и руководства по эксплуатации АБКЖ.442268.002РЭ типографским способом в левом верхнем углу.
Комплектность
Комплектность калибратора соответствует указанной в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Калибратор портативный АТ01т |
АБКЖ.442268.002 |
1 шт. |
|
Калибратор портативный АТ01т. Руководство по эксплуатации |
АБКЖ.442268.002РЭ |
одно на партию |
|
Методика поверки |
А3009.326.МП-11 | |
|
Калибратор портативный АТ01т. Паспорт |
АБКЖ.442268.002ПС |
1 шт. |
|
Крепежная шпилька АН0108 |
АБКЖ.758221.007 |
1 шт. |
|
Крепежная шпилька АН0805 |
АБКЖ.758221.006 |
1 шт. |
|
Переходник резьбовой AD01 |
АБКЖ.753125.006 |
1 шт. |
|
Переходник резьбовой AD0803 |
АБКЖ.753125.007 |
1 шт. |
|
Переходник резьбовой AD0805 |
АБКЖ.753125.006-01 |
1 шт. |
|
Дополнительные принадлежности |
по требованию |
Поверка
осуществляется по документу А3009.326.МП-11 «Калибраторы портативные АТ01т. Методика поверки» утверждённому ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 11.11.2011.
Основные средства поверки: вибропреобразователь эталонный пьезоэлектрический АР10 с измерительным усилителем АР5100 и вольтметром универсальным В7-78/1 (пределы допускаемой относительной погрешности ±0,5 %).
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на калибратор АБКЖ.442268.002РЭ «Калибратор портативный ATOlm. Руководство по эксплуатации».
Нормативные документы
1 МИ 2070-90 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот 340-1 - 2^104 Гц.
2 АБКЖ.442268.002ТУ Калибратор портативный АТ01т. Технические условия.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
