Частотомеры ЦД2100, ЦД2121

Назначение

Частотомеры цифровые щитовые ЦД2100, ЦД2121 ( в дальнейшем - частотомеры ) предназначены для измерения частоты промышленных сетей переменного тока, индикации измеряемой частоты, обмена информацией по интерфейсам RS-485 или RS-232, преобразования измеряемой частоты в унифицированный выходной сигнал силы постоянного тока, коммутации цепей нагрузок по результатам сравнения измеряемой частоты с задаваемыми уставками.

Частотомеры предназначены как для автономного, так и системного использования в автоматизированных системах управления технологическими процессами в энергетике.

Описание

Принцип действия частотомеров основан на измерении периода входного напряжения с последующим преобразованием в результат, пропорциональный частоте. Результаты измерения частоты представлены на цифровом устройстве.

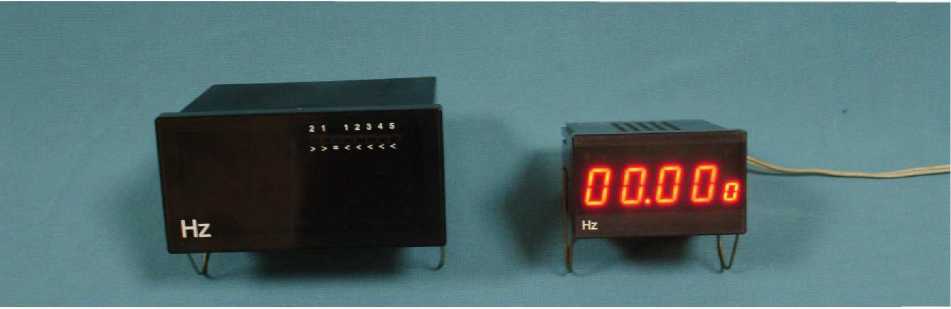

Внешний вид представлен на рисунке 1.

Рисунок 1 - Внешний вид частотомеров ЦД2100 и ЦД2121

Конструктивно частотомеры выполнены в пластмассовом корпусе. Цифровое отсчетное устройство закрыто съемным обрамлением. На задней панели расположены разъемы для подключения входных сигналов, сети питания, выхода уставок и интерфейсов.

Исполнения частотомеров зависят от способа вывода результата измерения, цвета свечения и размеров индикаторов цифрового отсчетного устройства, наличия токового выхода и блока уставок.

Структура условного обозначения частотомера - ЦД21ХХ-Y-ZWQ, где

ХХ - 00 - с габаритными размерами 160 х 80 х 140 мм и высотой знаков индикатора 25,4 мм,

- 21 -с габаритными размерами 100 х 60 х 111 мм и высотой знаков индикатора 20,32 мм;

Y - цвет свечения индикаторов: К - красное и В - зеленое;

Z - интерфейс: 1-для RS-232-USB, 2 - для RS-485- USB;

W - наличие токового выхода:

- 1 - с выходным током от 0 до 5 мА;

- 2 - с выходным током от 0 до 20 мА;

- 3 - с выходным током от 4 до 20 мА ;

- 0 - токовый выход отсутствует.

Q - 1 - наличие уставок; 0 - уставки отсутствуют.

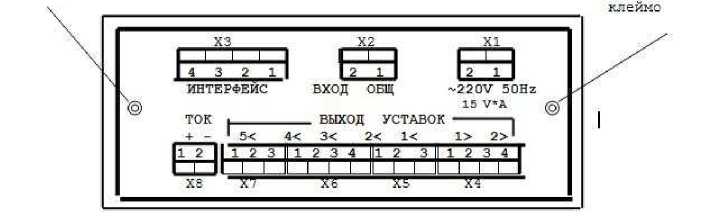

клеймо ОТК                                                                     по верительное

Рисунок 2 - Обозначение мест для нанесения оттисков клейм

Программное обеспечение

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица № 1

Технические характеристики

Диапазон измерения частоты, Гц                                    от 45 до 55

Номинальное значение частоты, Гц                                 50

Цена единицы младшего разряда, Гц                                0,001

Пределы допускаемой основной приведенной погрешности измерения частоты, %                                                          ± 0,01

Пределы допускаемой основной абсолютной погрешности преобразования частоты в унифицированный выходной сигнал силы постоянного тока( Д д), мА:

- от 0 до5 мА                                                        ± 0,005

- от 0 до 20 мА                                                    ± 0,020

- от 4 до 20 мА                                                      ± 0,016

Пределы допускаемой дополнительной погрешности, вызванной изме

нением температуры окружающего воздуха от нормальной до любой температуры в пределах от плюс 5 до плюс 50 °С на каждые 10 °С:

- при измерении частоты, %                                        ± 0,005

- при преобразовании частоты, мА                                  ± 0,5 Д д

Время установления рабочего режима с токовым выходом, мин., не бо- 10

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на верхней панели частотомера, а также на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

В комплект поставки частотомера входят:

- частотомер - 1 шт.;

- компакт-диск с программным обеспечением - 1 шт.

- руководство по эксплуатации 3ПБ.394.001 РЭ - 1 экз.;

- формуляр 3ПБ.394.001 ФО - 1 экз.;

- адаптер RS-485-USB или RS-232-USB (по заказу потребителя) - 1 шт.;

- зажим - 1 шт.

Поверка

Поверка осуществляется по документу « Частотомеры ЦД2100, ЦД2121. Руководство по эксплуатации3ПБ.394.001РЭ» (раздел 4 «Методика поверки»), утвержденному ГЦИ СИ ФГУ «Омский ЦСМ» 17.03.2011г.

В перечень основного поверочного оборудования входят:

Генератор сигналов низкочастотный прецизионный Г3-110. Диапазон от 0,01 Гц до 2 МГц с дискретностью 0,01 Гц. Погрешность 3-10’7'f Гц. Диапазон выходных напряжений до 2 В, Вольтметр цифровой В7- 34А. Диапазон измерения напряжения постоянного тока; 0,1 В - класс точности 0,02/ 0,01; 1,0 В - класс точности 0,015/ 0,002; 10 В - класс точности 0,01/ 0,002, Катушка электрического сопротивления Р331. Номинальное значение 100 Ом, класс точности 0,01, Мегаомметр М4100/3, диапазон измеряемых сопротивлений до 100 МОм, измерительное напряжение 500 В

Установка пробойная универсальная УПУ - 10М, испытательное напряжение до 3кВ, основная относительная погрешность измерения испытательного напряжения не более ± 4 %.

Сведения о методах измерений

Принцип работы частотомера приведен в документе "Частотомеры ЦД2100, ЦД2121.

Руководство по эксплуатации ЗПБ.394.001 РЭ".

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ТУ 4221-020-05798310-2004. "Частотомеры ЦД2100, ЦД2121. Технические условия".

ЗПБ.394.001 РЭ "Частотомеры ЦД2100, ЦД2121. Руководство по эксплуатации". Раздел 4 «Методика поверки» утверждена ГЦИ СИ ФГУ "Омский ЦСМ".

Рекомендации к применению

Частотомеры применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
