Штангенглубиномеры специальные ШГН-250
| Номер в ГРСИ РФ: | 31062-11 |
|---|---|
| Категория: | Штангенглубиномеры |
| Производитель / заявитель: | ЗАО "Кировский завод "Красный инструментальщик", г.Киров |
Для измерения глубины дефектов (раковин, трещин, царапин, выбоин) труб магистральных и технологических трубопроводов в нефтегазовой промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31062-11 |
| Действует | по 15.04.2016 |
| Наименование | Штангенглубиномеры специальные |
| Модель | ШГН-250 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0ff32d98-25b4-08fd-261e-5708af19b2a6 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 31062-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Кировского ЦСМ |
| Адрес центра | 610035, г.Киров, ул.Попова, 9 |
| Руководитель центра | Урванцев Юрий Александрович |
| Телефон | (8*833*2) 63-08-06 |
| Факс | 63-08-06 |
| Информация о сертификате | |
| Срок действия сертификата | 15.04.2016 |
| Номер сертификата | 42448 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1677 от 15.04.11 п.04 |
Производитель / Заявитель
ЗАО "Кировский завод "Красный инструментальщик", РОССИЯ, г.Киров
Россия
610000, ул.К.Маркса, 18, тел (8332) 62-33-18, факс 62-57-54
Поверка
| Методика поверки / информация о поверке | Раздел 5 ШГН-250.000 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 390 (95%) |
| Неуспешных поверок (СИ непригодно) | 22 (5 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
31062-11: Описание типа
2011-31062-11.pdf
|
Скачать | 171.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Штангенглубиномеры специальные ШГН-250 предназначены для измерения глубины дефектов (раковин, трещин, царапин, выбоин) труб магистральных и технологических трубопроводов. Физическая величина - длина (мм).
Описание
Принцип действия механический.

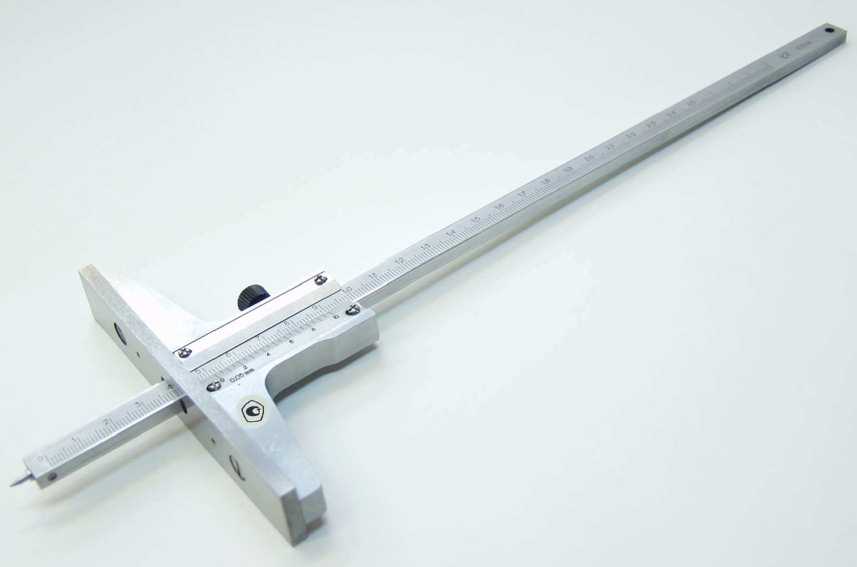

Штангенглубиномер специальный ШГН-250 состоит из рамки, в пазу которой перемещается штанга с закрепленной на ней измерительным наконечником. На штанге нанесена шкала для отсчета измеряемой глубины. Отсчет производится по шкале штанги путем совмещения штрихов штанги со штрихами нониуса, закрепленного неподвижно на рамке штангенг-лубиномера. Для фиксирования рамки в любом положении в пределах диапазона измерений служит стопорный винт.
Число модификаций - 1.
Технические характеристики
- Диапазон измерений - от 0 до 250 мм.
- Значение отсчета по нониусу - 0,05 мм.
- Пределы допускаемой основной абсолютной погрешности штангенглубиномера как при незатянутой, так и при затянутой стопорным винтом рамке ±0,05 мм.
- Цена деления шкалы штанги - 1 мм.
- Допуск плоскостности измерительной поверхности рамки - не более 0,005 мм.
- Угол конуса измерительного наконечника - (30±1)°.
- Твердость измерительной поверхности рамки и конуса измерительного наконечника 52-56 HRC.
- Параметр шероховатости измерительной поверхности рамки и конуса измерительного наконечника Ra<0,4 мкм по ГОСТ 2789-93.
- Габаритные размеры - 119х20х343 мм.
- Масса - не более 0,4 кг.
- Условия эксплуатации: температура окружающего воздуха от минус 20 °С до плюс 35 °С, относительная влажность воздуха не более 80 %, атмосферное давление от 84 до 106,7 кПа.
- Средний срок службы - не менее 5 лет.
Знак утверждения типа
Знак утверждения типа наносят на рамку штангенглубиномера методом наклейки или гравирования, на титульный лист эксплуатационного документа - типографским способом.
Комплектность
В комплектность входят: штангенглубиномер ШГН-250; наконечник измерительный (запасной); футляр; руководство по эксплуатации.
Поверка
осуществляется по разделу 5 ШГН-250.000 РЭ «Штангенглубиномер специальный ШГН-250. Руководства по эксплуатации»
Перечень основных средств поверки (эталонов), применяемых для поверки штан-генглубиномеров специальных ШГН-250:
1) плита 1-2-160х160 ГОСТ 10905-86;
2) концевые меры 3-Н2, 3-Н8, 3-Н22 ГОСТ 9038-90;
3) линейка ЛД-1-200 ГОСТ 8026-92;
4) концевые меры 3-1 и 3-1,005 ГОСТ 9038-90;
5) плоская стеклянная пластина нижняя ПИ 60 2 класса точности ТУ 3.3.2123-88;
6) образцы шероховатости с параметрами Rа = 0,4 мкм ГОСТ 9378-93;
Сведения о методах измерений
ШГН-250.000 РЭ «Штангенглубиномер специальный ШГН-250. Руководство по эксплуатации».
Нормативные документы
1) ТУ 3933-156-00221072-2005 «Штангенглубиномер специальный ШГН-250. Технические условия».
2) МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
3) ШГН-250.000 РЭ «Штангенглубиномер специальный ШГН-250. Руководство по эксплуатации» с разделом 5 «Методика поверки», утверждённой в декабре 2010 года ГЦИ СИ ФГУ «Кировский ЦСМ».
Рекомендации к применению
Штангенглубиномер специальный ШГН-250 применяется при осуществлении производственного контроля за соблюдением требований безопасности в нефтегазовой промышленности.
