Преобразователи измерительные напряжения переменного тока EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UF, EMBSIN 221 UEV
| Номер в ГРСИ РФ: | 31077-12 |
|---|---|
| Производитель / заявитель: | Фирма "MBS Sulzbach Messwandler GmbH", Германия |
Для измерения и преобразования напряжения переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов "токовая петля" и униполярное напряжение, пропорциональные среднеквадратическому значению напряжения входного переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31077-12 |
| Действует | по 18.01.2022 |
| Наименование | Преобразователи измерительные напряжения переменного тока |
| Модель | EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UF, EMBSIN 221 UEV |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5c89cbf5-d0a4-ad22-caa9-c50849889959 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Примечание | Взамен № 31077-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 20.01.2017 |
| Номер сертификата | 45203 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 23 от 20.01.12 п.21 |
Производитель / Заявитель
Фирма "MBS AG", ГЕРМАНИЯ
Германия
Eisbachstrasse 51, D-74429 Sulzbach-Laufen, Тел. 49(0) 7976/9851-0 Факс 49(0) 7976/9851-21, www.stromwandler.de, E-mail: mbs@stromwandl.er.de
Поверка
| Методика поверки / информация о поверке | МИ 1570-86 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 320 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
31077-12: Описание типа
2017-31077-12.pdf
|
Скачать | 129.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи измерительные напряжения переменного тока EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UE, EMBSIN 221 UEV (далее - преобразователи) предназначены для измерения и преобразования напряжения переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля» и униполярное напряжение, пропорциональные среднеквадратическому значению напряжения входного переменного тока.
Описание
Принцип действия преобразователей состоит в масштабном преобразовании напряжения входного переменного тока входным трансформатором напряжения, выпрямлении напряжения вторичной обмотки детектором средних значений для EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, и истинных среднеквадратических значений для EMBSIN 221 UE, EMBSIN 221 UEV. Выходные сигналы детекторов преобразуются в сигналы интерфейсов «токовая петля» 0..5, 0..10, 0..20, 4..20 мА и униполярное напряжение 0..10, 2..10 В, а также сигналы постоянного напряжения и тока других диапазонов, оговариваемых при заказе преобразователя. Для EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U они пропорциональны среднеквадратическому значению напряжения синусоидального входного переменного тока, для EMBSIN 221 Ue, EMBSIN 221 UEV - его истинному среднеквадратическому значению.
Преобразователь содержит трансформатор напряжения, детектор, интерфейсные схемы и стабилизированный источник питания.
Питание преобразователей EMBSIN 120U, EMBSIN 120 UV осуществляется от источника измеряемого напряжения, остальных преобразователей - от внешнего источника переменного или постоянного тока.
Конструктивно преобразователи состоят из трансформатора напряжения и печатной платы с электронными схемами, размещенными в корпусе из изолирующего материала. Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами. Преобразователи могут крепиться на монтажную 35 мм DIN-рейку.
Преобразователи являются функционально и конструктивно законченными ремонтируемыми изделиями, и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.
Преобразователи предназначены для работы в составе измерительных и управляющих систем.

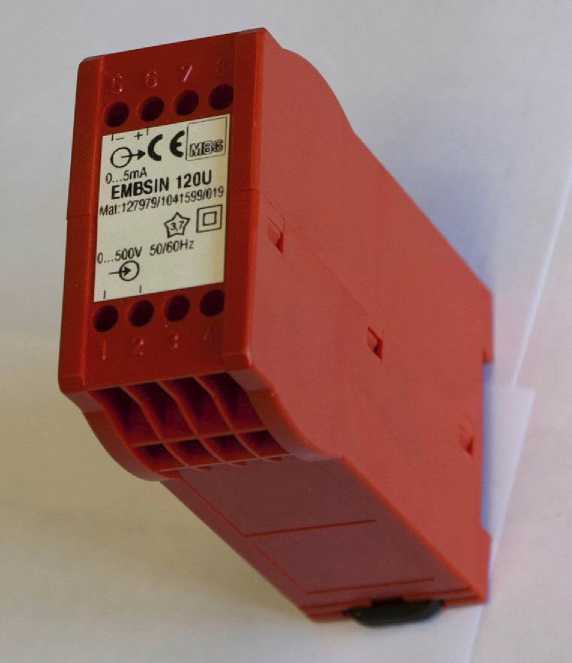

Фотография преобразователя представлена на рисунке 1.
Рисунок 1.
Технические характеристики
Таблица 1. Метрологические характеристики
|
Величина |
Значение |
|
Верхние границы диапазонов преобразования EMBSIN 120 U, EMBSIN 120 UV EMBSIN 221 UEV(2) EMBSIN 121 U EMBSIN 221 UE(1) |
от 20 до 500 В от 20 до 600 В от 20 до 690 В |
|
Отношение нижней границы диапазона преобразования к верхней границе, % - c питанием от измеряемого сигнала (EMBSIN 120 U, EMBSIN 120 UV) - c внешним питанием (EMBSIN 121 U, EMBSIN 221 UE, EMBSIN 221 UEV) |
15 0 |
|
Диапазон частот преобразуемых токов, Гц EMBSIN 120 U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UEV EMBSIN 221 UE |
45-65 45-65 или 350-450 |
|
Допустимые кратность и время перегрузки по входному току относительно верхнего предела |
1,2-неограниченно; 2,0-1с |
|
Типы и диапазоны выходных сигналов, (интерфейс «токовая петля» - мА, интерфейс напряжение - В) EMBSIN 120 U, EMBSIN 120 UV EMBSIN 121 U, EMBSIN 221 UE EMBSIN 221 UEV |
0..5,0..10,0..20 мА 0..20, 4..20 мА; 0..10 В или по заказу 0..20, 4..20 мА; 0..10, 2..10 В или по заказу |
|
Предел допускаемой основной абсолютной погрешности преобразования на частоте 50 Гц от верхних границ диапазонов преобразования, % не более |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры в интервале рабочих температур на каждые ±10° С, % |
± 0,2 |
|
Характеристики выходных сигналов. |
15/Ion 34 15 1 |
|
Интерфейс «токовая петля» Максимальное сопротивление нагрузки в зависимости от тока выхода на верхней границе диапазона измерения Ion (мА), Ом Максимальный ток при перегрузке по входу, мА Максимальное напряжение под нагрузкой, В Пульсации, размах не более, % | |
|
Интерфейс «униполярное напряжение» |
Uon/20 Uon/2 20 2 1 |
|
Минимальное сопротивление нагрузки в зависимости от напряжения выхода на верхней границе диапазона измерения Uon(B), кОм: EMBSIN 121 U, EMBSIN 221 UEV EMBSIN 221 UE Максимальный ток под нагрузкой, мА EMBSIN 121 U, EMBSIN 221 UEV EMBSIN 221 UE Пульсации, размах не более, % | |
|
Время установления рабочего режима не более, мин. |
5 |
|
Время установления выходного сигнала не более, с |
0,3 |
|
Время непрерывной работы не менее, ч |
Неограниченно |
|
Напряжение внешнего питания, В EMBSIN 120 U, EMBSIN 221 UE EMBSIN 121 U переменный ток (50/60 Гц) EMBSIN 101 I постоянный ток EMBSIN 221 UE перем. ток (40..400 Гц)/пост. ток EMBSIN 221 UEV переменный ток EMBSIN 221 UEV перем. ток (40..70 Гц)/ пост. ток |
отсутствует 24, 110, 115, 120, 230, 400 (±15%) 24 (-15/+33%) 24...65 или 85...230 57, 100, 230, 400, 500 (±15%) 40.. .276/24.. .300 |
|
Потребляемая мощность цепи измеряемого тока не более, ВА EMBSIN 120 U EMBSIN 120 UV EMBSIN 121 U EMBSIN 221 UE EMBSIN 221 UEV |
2,5 2 0,005xIn, где IN - верхняя граница диапазона измерения, А 1 0,5 |
|
Потребляемая мощность внешнего питания не более, EMBSIN 121 U, EMBSIN 221 UE EMBSIN 221 UEV |
3 ВА (перем. ток); 1,5 Вт (пост. ток) 3 В-А |
|
Электрическая прочность изоляции 50 Гц/ 1 мин, В - активных цепей и питания на корпус - питания на выходы интерфейсов. |
4000 500 |
|
Сопротивление изоляции в рабочих условиях не менее, МОм |
5 |
|
Г абаритные размеры, не более, мм EMBSIN 120 U, EMBSIN 121 U EMBSIN 120 UV, EMBSIN 221 UEV EMBSIN 221 UE |
35 х 112 х 70 45 х 105 х 75 70 х 112 х 70 |
|
Масса не более, г EMBSIN 120 U |
260 |
|
EMBSIN 120 UV |
250 |
|
EMBSIN 121 U |
280 |
|
EMBSIN 221 UE |
300 |
|
EMBSIN 221 UEV |
300 |
Примечания: (1) модель EMBSIN 221 UE имеет потенциометр для регулировки верхней границы диапазона в пределах ± 15 %.
(2) модель EMBSIN 221 ЦЕУдопускает специальное исполнение с индивидуальной передаточной характеристикой, заданной кусочно-линейной функцией, содержащей до 5 промежуточных точек.
Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном -10.. .+55 ° С;
Относительная влажность до 75 % при 25 °С;
Атмосферное давление 650...800 мм рт. ст.;
По устойчивости к условиям транспортирования соответствует группе «3» ГОСТ 22261-94;
Наработка на отказ 100 000 часов;
Срок службы не менее 10 лет.
Знак утверждения типа
Знак утверждения типа наносится наклейкой на лицевую поверхности преобразователя и на первую страницу руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят преобразователь и паспорт.
Поверка
осуществляется согласно МИ 1570-86 «Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Сведения о методах измерений
Сведения отсутствуют
Нормативные документы
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия";
Документация фирмы-изготовителя.
