Устройства детектирования УДМН-100
| Номер в ГРСИ РФ: | 31091-06 |
|---|---|
| Производитель / заявитель: | ООО НПП "Доза", г.Москва |
|
31091-06: Описание типа
2025-31091-06.pdf
|
Скачать | 182.3 КБ |
Для непрерывного измерения мощности амбиентного эквивалента дозы (МАЭД) нейтронного излучения на объектах, связанных с получением, переработкой и использованием ядерного топлива, на предприятиях, производящих и использующих нейтронные источники, для радиационного контроля на атомных электростанциях, в том числе на судах с ядерными энергетическими установками.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31091-06 |
| Действует | по 29.06.2030 |
| Наименование | Устройства детектирования |
| Модель | УДМН-100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7b98fb8b-b376-2748-1105-b4aca550770f |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4361-034-31867313-2005 |
| Класс СИ | 38.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 23218 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.36402 от 09.02.06 п.73 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»), г. Москва, г. Зеленоград
Россия
Юр.адрес: 124460, Зеленоград, пр-д 4806, стр.6, тел. (495) 777-84-85, факс 742-50-84 www.doza.ru Почт.адрес 124460, г.Москва, а/я 50
Поверка
| Методика поверки / информация о поверке | раздел ФВКМ.468166.010 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
2 года
|
| Зарегистрировано поверок |
1624
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1598 (98%) |
| Неуспешных поверок (СИ непригодно) | 26 (2 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
31091-06: Описание типа
2025-31091-06.pdf
|
Скачать | 182.3 КБ |
Описание типа
Назначение
Устройства детектирования УДМН-100 (далее - устройства) предназначены для непрерывного измерения мощности амбиентного эквивалента дозы (МАЭД) нейтронного излучения.
Описание
Устройство включает в себя два блока: блок детектирования БДМН-100-07 с замедлителем и блок сопряжения БС-12.
Блок детектирования БДМН-100-07 состоит из:
- сцинтилляционного детектора на основе смеси фтористого лития LiF, обогащенного до 85% изотопом 6Li и сернистого цинка ZnS(Ag);
- фотоэлектронного умножителя (ФЭУ);
- высоковольтного преобразователя;
- усилителя-дискриминатора;
- шарового замедлителя;
- формирователя.
Блок сопряжения БС-12 предназначен для обработки и преобразования измерительной информации, поступающей на его вход в виде последовательности статистически распределенных нормализованных импульсов в информацию о МАЭД нейтронного излучения.
Принцип действия устройства основан на преобразовании энергии ионизирующих излучений в электрические импульсы.
Устройство имеет возможность передачи данных в информационные каналы связи и обеспечивает доступ к обработанной информации по линии связи, организованным на базе интерфейса RS-485 (протокол обмена DiBUS) и может работать в составе систем, комплексов и установок радиационного контроля.
Общий вид устройства с указанием места нанесения знака утверждения типа, заводского номера, а также места пломбировки представлены на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в цифровом формате по системе нумерации предприятия-изготовителя наносится методом термопечати на табличку, расположенную на корпусе блока сопряжения.
Нанесение знака поверки на средство измерений не предусмотрено.
Место для гарантийной пломбы
Место нанесения знака
утверждения типа и заводского номера

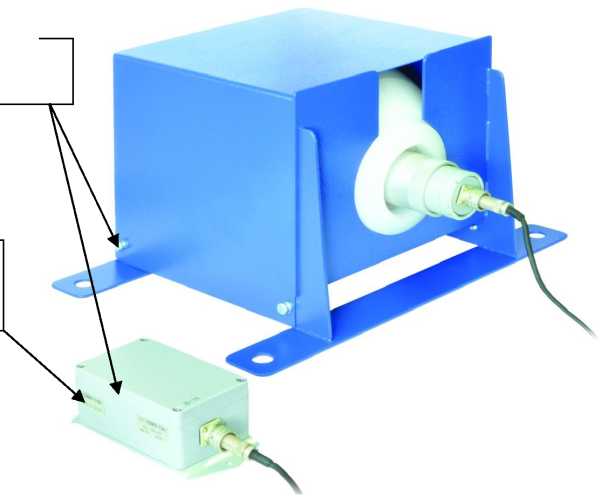

Рисунок 1 - Общий вид устройства, место пломбировки, места нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (ПО) устройства состоит из прикладного (автономного) программного обеспечения «TETRA_Checker», устанавливаемого на ПЭВМ, имеющего возможность считывания текущей измерительной информации с установки и установки (записи) параметров и констант в память установки.
Используемое прикладное программное обеспечение «TETRA_Checker» носит служебный характер, используется для считывания, отображения, корректировки и записи параметров, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.
Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АЖАХ.000002-02 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.1.39.19 |
|
Цифровой идентификатор ПО |
150728245399C4AD2AE5532B53F990AA |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений МАЭД нейтронного излучения, Зв^ч -1 |
от Г10 -7 до Г10 -1 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД нейтронного излучения, % |
±25 |
|
Пределы допускаемой дополнительной погрешности измерений при изменении температуры на каждые 10 °С относительно нормальных условий,% |
±10 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений при изменении относительной влажности до 98 % тносительно нормальных условий, % |
±5 |
|
Диапазон энергий регистрируемого нейтронного излучения |
от 0,025 эВ до 10 МэВ |
|
Энергетическая зависимость чувствительности для типовых нейтронных спектров по отношению к значению, полученному для спектра Pu-Be источника, %, не более |
±40 |
|
Анизотропия чувствительности для излучения Pu-Be источника, %, не более |
±35 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нестабильность показаний устройства за 24 ч непрерывной работы, %, не более |
±10 |
|
Время установления рабочего режима при постоянных внешних условиях, мин., не более |
1 |
|
Напряжение питания, В |
12±1,2 |
|
Потребляемая мощность, Вт, не более |
1,5 |
|
Габаритные размеры, мм, не более: | |
|
- блока детектирования БДМН-100-07 с замедлителем | |
|
длина |
428 |
|
ширина |
347 |
|
высота |
258 |
|
- блока сопряжения БС-12 | |
|
длина |
80 |
|
ширина |
64 |
|
высота |
176 |
|
Масса, кг, не более | |
|
- блока детектирования БДМН-100-07 с замедлителем |
13,8 |
|
- блока сопряжения БС-12 |
0,8 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С - для блока детектирования БДМН-100-07 с замедлителем - для блока сопряжения БС-12 атмосферное давление, кПа относительная влажность воздуха, % |
от -45 до +50 от -40 до +50 от 84,0 до 106,7 до 98 при +35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
30 000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на табличку, расположенную на корпусе блока сопряжения фотоспособом и на титульные листы руководства по эксплуатации ФВКМ.468166.010РЭ и паспорта ФВКМ.468166.010ПС типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Обозначение |
Наименование |
Количество |
Примечание |
|
ФВКМ.418266.004 |
Блок детектирования БДМН-100-07 |
1 шт. | |
|
ФВКМ.408844.005 |
Блок сопряжения БС-12 |
1 шт. |
* |
|
АЖАХ.685631.004 |
Кабель |
1 шт. |
БД - БС |
|
АЖАХ.685631.054 |
Кабель связи |
* БД - БС | |
|
ФВКМ.305612.009 |
Нейтронный замедлитель |
1 шт. | |
|
ФВКМ.301172.008 |
Узел крепления |
1 шт. |
Настенный |
|
АЖАХ.418291.001 |
Преобразователь интерфейса ПИ-02 |
** | |
|
АЖАХ.685661.002 |
Кабель связи |
** БС - ПИ-02 | |
|
АЖАХ.000002-02 |
Программное обеспечение «TETRA Checker» |
** | |
|
ФВКМ.468166.010РЭ |
Руководство по эксплуатации |
1 экз. | |
|
ФВКМ.468166.010ПС |
Паспорт |
1 экз. | |
|
Монтажный комплект: | |||
|
- розетка кабельная ОНЦ-БС-1-10/14-Р12-1-В бРО.364.030ТУ |
** | ||
|
- розетка кабельная СН6П-1-10/14-Р12-1-В ПЮЯИ.430424.005ТУ |
** | ||
|
ФВКМ.412915.139 |
Упаковка |
1 шт. |
Узел крепления + нейтронный замедлитель с БД |
|
* Тип интерфейса RS-422 (ДД) или RS-485 (ПД) в соответствии с условиями поставки. * * Поставляется в соответствии с условиями поставки. | |||
Сведения о методах измерений
приведены в разделе 2 «Метод измерений» документа ФВКМ.468166.010РЭ «Устройство детектирования УДМН-100». Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.803-2012 ГСОЕИ. Государственная поверочная схема для средств измерений мощности поглощенной и эквивалентной доз нейтронного излучения;
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний;
ТУ 4361-034-31867313-2005 Устройство детектирования УДМН-100. Технические условия.
