Приемники измерительные РИАП 1.8
| Номер в ГРСИ РФ: | 31150-06 |
|---|---|
| Производитель / заявитель: | Завод "РИАП" (радиоизмерительной аппаратуры), г.Нижний Новгород |
Для измерения индустриальных радиопомех.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31150-06 |
| Действует | по 22.12.2026 |
| Наименование | Приемники измерительные |
| Модель | РИАП 1.8 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 222ae895-f9d7-38e6-048e-ded32d43915d |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 51319-99 и ИУШЯ.411159.014 ТУ |
| Класс СИ | 35.10 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | 26.12.2016 |
| Номер сертификата | 23212 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6413 от 21.12.11 п.0102 от 09.02.06 п.135 |
Производитель / Заявитель
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород; АО "СКБ радиоизмерительной аппаратуры" (РИАП), г.Нижний Новгород (срок свидетельства: 22.12.2021 г.)
Россия
603950, проспект Гагарина, 174. Тел./факс: (831)465-95-32, E-mail: market@skbriap.ru
Поверка
| Методика поверки / информация о поверке | Раздел 7 ИУШЯ.411159.014 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 134 (85%) |
| Неуспешных поверок (СИ непригодно) | 24 (15 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
31150-06: Описание типа
2017-31150-06.pdf
|
Скачать | 176.3 КБ | |
|
31150-06: Методика поверки
2021-mp31150-06.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Приемники измерительные РИАП 1.8 (далее - приемник), предназначены для измерений индустриальных радиопомех.
Описание
Принцип действия приемника, являющегося супергетеродинным приемником с трехкратным преобразованием частоты, основан на последовательном преобразовании частоты входного сигнала в оконечную промежуточную частоту, на которой осуществляется основная фильтрация и усиление сигнала до уровня, достаточного для работы детектора,
преобразующего промежуточную частоту в видеосигнал, а тот в свою очередь поступает на аналого-цифровой преобразователь, где сигнал преобразуется в цифровую форму и
обрабатывается центральным процессором, после чего результат измерений выводится на индикаторное устройство.
Управление приемником осуществляется вводом команд с клавиатуры передней панели или дистанционно по каналу RS-232C или USB. Вводимые команды интерпретируются центральным процессором в соответствии с программой и поступают в устройства, обеспечивающие выполнение заданных приемником функций.
Информация о состоянии приемника и измеренная информация выводятся на графический жидкокристаллический индикатор.
Общий вид приемника с указанием места размещения знака утверждения типа представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид приемника измерительного РИАП 1.8
Место нанесения знака поверк

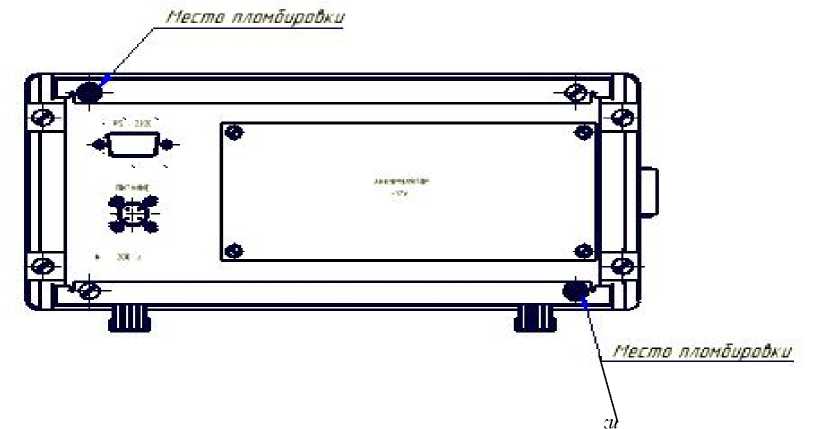

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Метрологически значимой частью программного обеспечения (ПО) средства измерений являются следующие программные продукты:
- программа управления прибора;
- программа цифровой обработки сигналов (ЦОС) прибора;
- калибровочные таблицы.
Влияние метрологически значимой части программного обеспечения на метрологические характеристики средства измерений не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
У ровень защиты программного обеспечения "низкий" в соответствии с Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Наименование программного обеспечения |
Программа управления прибора |
Программа ЦОС прибора |
Калибровочные таблицы |
|
Идентификационное наименование ПО |
MSP43OF149_V1. 17 плн/txt |
boothex |
Const.txt |
|
Номер версии (идентификационный номер) ПО |
1.17 |
1.0 |
- |
|
Цифровой идентификатор ПО |
ABF2AA3D |
13ABCF2B |
изменяется |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
CRC32 |
- |
Метрологические и технические характеристики приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот приемника, ГГц |
от 9-10-6 до 1,8 |
|
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±(P10-5F+Af)* |
|
Дискретность перестройки по частоте, Гц |
100+10 |
|
Номинальные значения полос пропускания Af по уровню 3дБ, кГц МГц |
1 1 |
|
Пределы допускаемой относительной погрешности установки полос пропускания, % |
30 |
|
Пределы допускаемой абсолютной погрешности измерения уровня синусоидального сигнала, дБ. |
+2,5 |
|
Избирательность по зеркальным каналам приема, дБ, не менее |
70 |
|
Уровень интермодуляционных составляющих 3-го порядка при уровне входных сигналов не менее минус 40 дБмВ, дБ, не более |
-60 |
|
Уровень интермодуляционных составляющих 2-го порядка, дБ, не более: - в диапазоне частот от 9 кГц до 30 МГц; - в диапазоне частот от 30 МГц до 1,8 ГГц при уровне входных сигналов не менее -30 дБмВт. |
-45 -60 |
|
Ослабление взаимной модуляции при испытании импульсным сигналом, дБ, не менее |
36 |
|
* где: F - частота настройки, Гц Af - измерительная полоса пропускания, Гц | |
Диапазон измеряемых синусоидальных напряжений не менее значений, указанных в таблице 3.
Таблица 3 - Диапазон измеряемых синусоидальных напряжений
|
Диапазон частот, МГц |
Вид показания |
Ширина полосы пропускания, кГц |
Нижний предел измерения, дБмкВ |
Верхний предел измерения, дБмкВ |
|
0,009-0,15 |
Среднее |
0,2 |
8+1,5 |
77 |
|
Квазипиковое |
0,2 |
14+1,5 |
77 | |
|
0,15-30 |
Среднее |
9 |
8+1,5 |
77 |
|
Квазипиковое |
9 |
20+1,5 |
77 | |
|
30-1800 |
Среднее |
120 |
18+1,5 |
77 |
|
Квазипиковое |
120 |
30+1,5 |
77 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дистанционное управление по интерфейсу RS-232, кбит/с |
19,2 |
|
Несимметричный вход: - номинальное значение сопротивления, Ом - КСВН, не более |
50 2,5 |
|
Соответствие требованиям ГОСТ Р 51522 |
Класс Б |
|
Соответствие требованиям ГОСТ Р 51318.22 к уровню создаваемых индустриальных помех |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Питание от устройства зарядного ИУШЯ.436234.011: - ток потребления, А. не более |
0,8 |
|
- напряжение, В |
12 |
|
Время обеспечения технических характеристик после включения, мин |
1 |
|
Время непрерывной работы, ч, не менее: - от встроенного аккумулятора |
3 |
|
- от устройства зарядного ИУШЯ.436234.011 |
8 |
|
Г абаритные размеры приемника, мм, не более - высота |
130 |
|
- ширина |
250 |
|
- длина |
380 |
|
Масса приемника с аккумулятором, кг, не более |
7,1 |
|
Средняя наработка на отказ, ч, не менее |
6000 |
|
Условия эксплуатации: - по ГОСТ 22261-94 |
Группа 3 |
|
- диапазон рабочих температур окружающего воздуха, оС |
от +5 до +40 |
Знак утверждения типа
наносится на корпусе прибора методом аппликации и типографским способом на титульных листах эксплуатационной документации.
Комплектность
Состав комплекта прибора приведен в таблице 5.
Таблица 5
|
Наименование, тип |
Обозначение |
Количество |
|
1 Приемник измерительный РИАП 1.8 |
ИУШЯ.411159.014 |
1 |
|
2 Устройство зарядное |
ИУШЯ.436234.011 |
1 |
|
3 Шнур сетевой SCZ-1 (IF-101-P) |
1 | |
|
4 Кабель соединительный |
ИУШЯ.685661.130 |
1 |
|
5 Кабель соединительный |
ИУШЯ.685661.037 |
1 |
|
6 Кабель соединительный |
ИУШЯ.685661.034 |
1 |
|
7 Кабель соединительный |
ИУШЯ.685661.107 |
1 |
|
8 Руководство по эксплуатации |
ИУШЯ.411159.014РЭ |
1 |
|
9 Формуляр |
ИУШЯ.411159.014ФО |
1 |
|
10 Футляр |
ИУШЯ.323366.004 |
1 |
|
11 Пробник напряжения Я6-122 * |
ИУШЯ.418131.001 |
1 |
|
12 Кабель соединительный USB to serial port convertion cable UAS111* | ||
|
* - поставляется при отдельном заказе | ||
Поверка
осуществляется по документу ИУШЯ.411159.014 РЭ, раздел 7 «Поверка приемника», согласованному ГЦИ СИ ФГУ «Нижегородский ЦСМ» 25.10.2005 г.
Основные средства поверки:
- вольтметр переменного тока В3-63 (рег. № 10908-87), диапазон измеряемых напряжений от 10 мВ до 100 В, погрешность измерений ± (0,2+0,08/Ux + 0,008f) %, где Ux - измеряемое напряжение в вольтах, f - рабочая частота в мегагерцах;
- ваттметр поглощаемой мощности М3-51 (рег. № 7055-79), диапазон измеряемых частот от 20 до 1800 МГц, погрешность измерений ± 4 %;
- генератор сигналов высокочастотный Г4-176 (рег. № 11207-88), диапазон частот от 100 кГц до 1000 МГц, основная погрешность установки частоты ± 1,5-10’7f, где f - рабочая частота, Гц;
- генератор сигналов высокочастотный Г4-78 (рег. № 4382-74), диапазон частот от 1,2 до 1,78 ГГц, погрешность установки частоты ± 1,5 %;
- аттенюатор программируемый ВМ-577 (рег. № 10040-85), диапазон частот от 0 до 1000 МГц, основная погрешность установки ослабления 0,1 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников измерительных РИАП 1.8 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51319 - 99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
ИУШЯ.411159.014 ТУ Приемник измерительный РИАП 1.8. Технические условия
