Стандарты частоты рубидиевые FS 725
| Номер в ГРСИ РФ: | 31222-06 |
|---|---|
| Производитель / заявитель: | Фирма "Stanford Research Systems, Inc.", США |
Спецраздел. Для формирования высокостабильных, высокоточных по частоте спектрально чистых синусоидальных сигналов частотой 5 и 10 МГц и импульсных сигналов частотой 1 Гц и для проведения время-частотных измерений на объектах промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31222-06 |
| Действует | по 21.03.2026 |
| Наименование | Стандарты частоты рубидиевые |
| Модель | FS 725 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 48402bca-60ff-8ee2-ad67-fefd1e8413de |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 33.03 |
| Год регистрации | 2006 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2011 |
| Номер сертификата | 23356 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03 от 02.03.06 п.61 |
Производитель / Заявитель
Фирма "Stanford Research Systems, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
1290-D Reamwood Avenue, Sunnyvale, California 94089, Тел. (408)744-9040, факс (408)744-9049, E-mail: info@thinkSRS.com
Поверка
| Методика поверки / информация о поверке | МИ 2188-92 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4284
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4196 (98%) |
| Неуспешных поверок (СИ непригодно) | 88 (2 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
31222-06: Описание типа
2016-31222-06.pdf
|
Скачать | 178.2 КБ | |
|
31222-06: Методика поверки
2020-mp31222-06.pdf
|
Скачать | 370.3 КБ |
Описание типа
Назначение
Стандарты частоты рубидиевые FS 725 (далее - приборы) предназначены для формирования высокостабильных, высокоточных по частоте спектрально чистых синусоидальных сигналов частотой 5 и 10 МГц и импульсных сигналов частотой 1 Гц и применяются для проведения время- частотных измерений на объектах промышленности.
Описание
Принцип действия приборов основан на автоподстройке частоты рубидиевого генератора к частоте спектральной линии квантового перехода атомов рубидия.
Функционально приборы состоят из рубидиевого тактового генератора. В приборах имеются следующие интерфейсы: разъемы выходных синусоидальных сигналов 5, 10 МГц и импульсных сигналов 1 Гц, разъем для подключения питания от сети переменного тока 220 В.
По условиям эксплуатации приборы удовлетворяют требованиям, предъявляемым к аппаратуре группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 °С до 40 °С и относительной влажностью воздуха 95 % при температуре 25 °С за исключением воздействия конденсированных и выпадающих осадков, соляного тумана.
Внешний вид прибора и места заводского опломбирования представлены на рисунках 1 и 2.

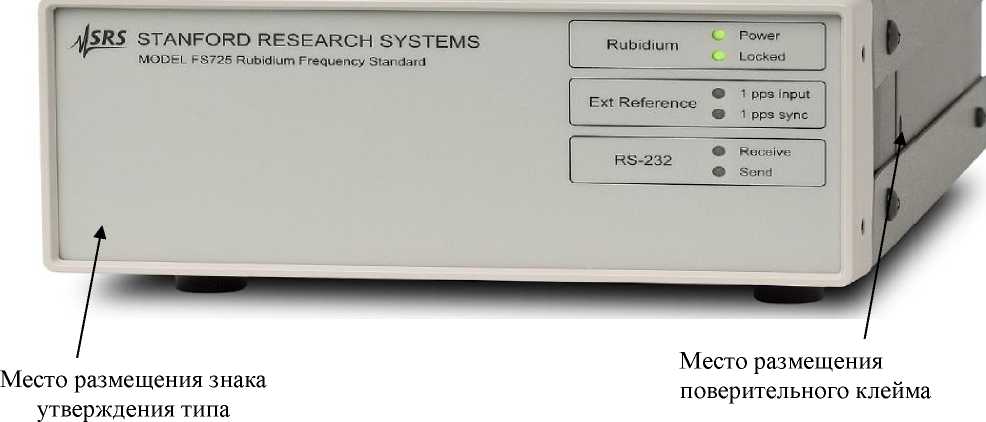

Рисунок 1 - передняя панель прибора

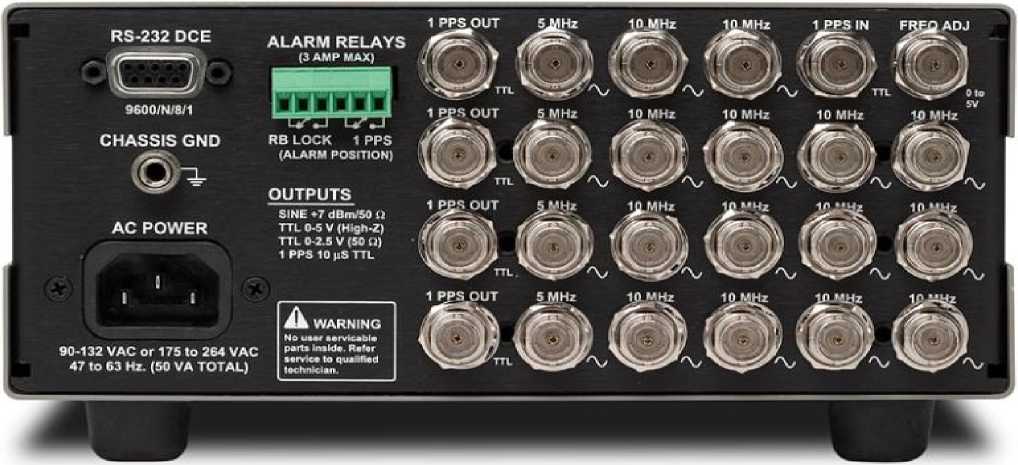

Рисунок 2 - задняя панель прибора*
Программное обеспечение
установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Общие сведения о программном обеспечении приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FS725 Firmware |
|
Номер версии (идентификационный номер) ПО |
v1.0 |
|
Цифровой идентификатор ПО |
нет данных |
|
Алгоритм вычисления |
нет данных |
Примечания
1. Количество выходов на задней панели в базовой комплектации:
5 МГц - 1 шт.; 10 МГц - 2шт.; 1 имп/с - 1 шт.
Количество входов на задней панели в базовой комплектации:
1 имп/с - 1 шт.; подстройка частоты - 1 шт.
2. Дополнительные выходы на задней панели, в зависимости от комплектации:
1 имп/с - от 1 до 3 шт.; 5 МГц - от 1 до 3 шт.; 10 МГц - от 4 до 12 шт.
Технические характеристики
Таблица 2
|
Пределы допускаемой относительной погрешности воспроизведения частоты |
± 5 • 10-11 |
|
Среднеквадратическое значение напряжения выходного синусоидального сигнала частой 5 МГц, 10 МГц, В, не более |
от 0,3 до 0,5 |
|
Среднеквадратическое относительное двухвыборочное от клонение частоты за интервал времени измерений 1 с, не более |
2 • 10-11 |
|
Среднеквадратическое относительное двухвыборочное от клонение частоты за интервал времени измерения 10 с, не более |
1 • 10-11 |
|
Среднеквадратическое относительное двухвыборочное от клонение частоты за интервал времени измерения 100 с, не более |
2 • 10-12 |
|
Напряжение питания от сети переменного тока частотой (50 ±1) Гц, В, |
220 ±22 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Г арантийный срок службы рубидиевой лампы, лет |
5 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
221,5 x 87,5 x3 25 |
|
Масса, кг, не более |
4 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха °С |
от 10 до 40 |
|
- относительная влажность окружающего воздуха при температуре 25 °С, % |
95 |
Знак утверждения типа
на титульный лист руководства но эксплуатации типографским способом и переднюю панель прибора в виде таблички.
Комплектность
Таблица 3
|
Наименование |
Количество, шт. |
|
стандарт частоты рубидиевый FS 725 |
1 |
|
сетевой кабель (питания) |
1 |
|
руководство по эксплуатации |
1 |
Поверка
осуществляется в соответствии с документом МИ 2188-92 "Методика поверки. Меры частоты и времени".
Основные средства поверки:
а) Стандарт частоты и времени водородный Ч1-76 А (регистрационный номер 23671-02):
- относительная погрешность по частоте ± 1,5-10"12 за 1 год;
- нестабильность частоты выходного сигнала 1,5-10-12 за время измерения 1 с;
- нестабильность частоты выходного сигнала 1 • 10-14 за время измерения 1 сут.
б) Блок компараторов фазовых Ч7-48
- основная погрешность вносимая Ч7-48 (СКО) 2-10-13 за время измерения 1 с;
- основная погрешность вносимая Ч7-48 (СКО) 4- 10-14 за время измерения 10 с;
- основная погрешность вносимая Ч7-48 (СКО) 6^ 10-16 за время измерения 1 ч;
- основная погрешность вносимая Ч7-48 (СКО) 1 • 10-16 за время измерения 1 сут.
в) Частотомер универсальный CNT-90
- предел разрешающей способности измерения 100 пс.
Сведения о методах измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные документы
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия. Техническая документация фирмы - изготовителя.
