Анализаторы рентгеновские энергодисперсионные БРА-18
| Номер в ГРСИ РФ: | 31298-08 |
|---|---|
| Производитель / заявитель: | НПП "Буревестник", г.С.-Петербург |
|
31298-08: Описание типа
2013-31298-08.pdf
|
Скачать | 74.1 КБ |
Для рентгеноспектрального анализа химических элементов твердых, жидких и порошкообразных образцов в диапазоне от магния (Z=11) до урана (Z=92) в промышленных и научных лабораториях, в металлургической, химической, горнодобывающей и горно-обогатительной промышленностях, в геологии, геохимии, а также для исследований в области экологии и охраны окружающей среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31298-08 |
| Действует | по 05.12.2018 |
| Наименование | Анализаторы рентгеновские энергодисперсионные |
| Модель | БРА-18 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6a490048-f4b5-d9c1-4f22-d2d1fb83f251 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-069-00227703-2005 |
| Класс СИ | 31.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 05.12.2013 продлен срок свидетельстваВзамен № 31298-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 05.12.2018 |
| Номер сертификата | 34808 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1403 п. 25 от 05.12.201314д2 от 25.12.08 п.524 |
Производитель / Заявитель
НПП "Буревестник", ОАО, РОССИЯ, г.С.-Петербург
Россия
195272, Малоохтинский пр., 68, тел.(812) 528-72-72, факс 528-66-33, E-mail: bourevestnik@bourevestnik.spb.ru
Поверка
| Методика поверки / информация о поверке | раздел 13 Яб1.211.102РЭ |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 44 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
31298-08: Описание типа
2013-31298-08.pdf
|
Скачать | 74.1 КБ |
Описание типа
Назначение
Анализаторы рентгеновские энергодисперсионные БРА-18 (далее - анализаторы) предназначены для рентгеноспектрального анализа химических элементов твердых, жидких и порошкообразных образцов в диапазоне от натрия (Z=11) до урана (Z=92).
Описание
Действие анализаторов основано на возбуждении атомов пробы исследуемого вещества излучением рентгеновской трубки, вызывающим их флуоресценцию. Флуоресцентное излучение от образца попадает в полупроводниковый детектор, где кванты различной энергии преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии поглощенных квантов. В анализаторах используется кремниевый детектор. С помощью аналогоцифрового преобразователя последовательность электрических импульсов преобразуется в спектр, отражающий энергетический спектр флуоресцентного излучения от образца.
Анализаторы представляют собой стационарный прибор. Управление прибором, обработка спектра и вычисление содержания элементов производится с помощью внешнего ПК.
Внешний вид анализаторов с указанием места пломбировки от несанкционированного доступа представлен на рисунке 1.
Пломба

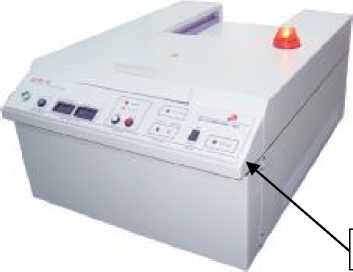

Рисунок 1 -Анализатор рентгеновский энергодисперсионный БРА-18, внешний вид с указанием места пломбировки от несанкционированного доступа.
Программное обеспечение
Управление анализатором, обработка спектра и вычисление содержания элементов производится с использованием программного комплекса ««КЭДА-W», устанавливаемого на внешний ПК.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей анализатора.
Идентификационные данные ПО анализатора приведены в таблице 1.
Программное обеспечение является метрологически значимым, поскольку определяет процесс управления анализатором и алгоритм проведения измерений на нем.
Уровень защиты ПО - «С» по МИ 3286-2010.
Таблица 1 Идентификационные данные ПО анализатора
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентиф икатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программный комплекс «КЭДА-W» |
Программный комплекс «КЭДА-W» |
Яб 00176-01 Версия 1.7.0.2 |
0x696FB94E |
CRC32 Poly:0x04C11DB7 Init:0xFFFFFFFF RefIn:True RefOut:True XorOut:0xFFFFFFFF |
Технические характеристики
Основные метрологические и технические характеристики анализатора приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон анализируемых элементов |
От натрия (Z =11) до урана (Z=92) |
|
2 Пределы допускаемой основной относительной погрешности измерения скорости счета на линии FeKa на контрольном образце Fe, % |
±0,5 |
|
3 Скорость счета на контрольном образце Fe на линии FeKa при мощности на рентгеновской трубке 2,5 Вт, с-1, не менее |
2,5-103 |
|
4 Энергетическое разрешение на линии MnKa (5,9 кэВ) на контрольном образце Mn при скорости счета импульсов не более 103 с-1, эВ |
230 с отклонением ± 10 % |
|
5 Напряжение питания от сети переменного тока частотой (50±1)Гц, В |
220 ±22 |
|
6 Потребляемая мощность, не более, ВА |
250 |
|
7 Габаритные размеры (без вакуумной системы), мм - длина - ширина - высота |
805 555 400 |
|
8 Масса, кг |
70 |
|
9 Полный средний срок службы, не менее, лет |
10 |
|
10 Условия эксплуатации: - диапазон температуры окружающего воздуха, 0С - диапазон атмосферного давления, кПа - относительная влажность воздуха при 25 0С, % |
от 10 до 35 от 84 до 107 до 80 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку анализатора, фотохимическим методом.
Комплектность
Комплектность анализатора приведена в таблице 3.
Таблица 3
|
Наименование и условное обозначение |
Обозначение документа |
Количество |
|
Блок аналитический |
Яб2.390.668 |
1 шт. |
|
Система вакуумная |
Яб5.885.073 |
1 шт |
|
Комплект запасных частей, инструмента, принадлежностей и сменных частей согласно ведомости ЗИП Яб1.211.102 ЗИ, в том числе контрольные образцы, изготовленные по «Инструкции по изготовлению контрольных образцов», согласованной с ФГУ «Тест-С-Петербург» |
1 комплект | |
|
Программный комплекс «КЭДА-W» |
Яб 00176-01 |
1 шт |
|
Комплект эксплуатационных документов согласно ведомости Яб2.809.121 ВЭ |
- |
1 комплект |
|
Ведомость эксплуатационных документов |
Яб1.211.102 ВЭ |
1экз. |
Поверка
осуществляется по методике поверки в составе руководства по эксплуатации Яб1.211.102РЭ (раздел 13), согласованной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в январе 2009 г.
Основные средства поверки -контрольные образцы: №7 Na, №17 Fe, №149 Sn, входящие в комплект поставки анализатора, изготовленные по «Инструкции по изготовлению контрольных образцов», согласованной с ФГУ «Тест-С-Петербург».
Сведения о методах измерений
Сведения о методиках измерений приведены в разделе 12 руководства по эксплуатации Яб1.211.102 РЭ.
Нормативные документы
Технические условия ТУ 4276-069-00227703-2005.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
