Счетчики активной и реактивной электрической энергии трехфазные СЕ 304
| Номер в ГРСИ РФ: | 31424-07 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ОАО "Концерн Энергомера", г.Ставрополь |
Для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратических значений напряжения и силы тока, показателей качества электрической энергии по ГОСТ 13109-97: коэффициентов искажения синусоидальности кривых напряжения, коэффициентов n-х гармонических составляющих напряжения, коэффициента несимметрии напряжений по обратной последовательности, коэффициента несимметрии напряжений по нулевой последовательности по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии. Применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, на промышленных предприятиях и объектах энергетики, а также для передачи по линиям связи информационных данных для автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31424-07 |
| Действует | по 17.02.2027 |
| Наименование | Счетчики активной и реактивной электрической энергии трехфазные |
| Модель | СЕ 304 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 306867e4-c64e-16f7-7437-1012e4d70033 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ГОСТ Р МЭК 61107-2001 и ТУ 4228-057-22136119-2006 |
| Класс СИ | 34.01.03 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | 27.07.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 27.07.2017 |
| Номер сертификата | 28965/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 539 п. 24 от 27.07.201203д5 от 29.07.10 п.210 |
Производитель / Заявитель
АО "Электротехнические заводы "Энергомера", г. Ставрополь. ОАО "Концерн Энергомера", г. Ставрополь; ЗАО "Энергомера", г. Ставрополь (срок свидетельства: 01.09.2012 г.)
Россия
355029, ул.Ленина, 415, Тел.(8652) 35-75-27, факс 56-66-90 центр консультаций потребителей; 56-44-17 канцелярия; www.energomera.ru, E-mail: concern@energomera.ru
Поверка
| Методика поверки / информация о поверке | ИНЕС.411152.064 Д1 |
| Межповерочный интервал / Периодичность поверки |
8 лет
12 лет
|
| Зарегистрировано поверок |
8259
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8175 (99%) |
| Неуспешных поверок (СИ непригодно) | 84 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
31424-07: Описание типа
2021-31424-07.pdf
|
Скачать | 423 КБ | |
|
31424-07: Методика поверки
2021-mp31424-07.pdf
|
Скачать | 7 MБ |
Описание типа
Назначение
Счетчики активной и реактивной электрической энергии трехфазные СЕ 304 (далее по тексту - счетчики) предназначены для измерений активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратических значений напряжения и силы тока, показателей качества электрической энергии по ГОСТ 32144-2013: коэффициентов искажения синусоидальности кривых напряжения, коэффициентов n-х гармонических составляющих напряжения, коэффициента несимметрии напряжений по обратной последовательности, коэффициента несимметрии напряжений по нулевой последовательности по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.
Применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, на промышленных предприятиях и объектах энергетики, а также для передачи по линиям связи информационных данных для автоматизированных информационноизмерительных систем коммерческого учета электроэнергии (АИИС КУЭ).
Описание
Принцип действия счетчика основан на преобразовании мгновенных значений входных аналоговых сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем в цифровой код, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной и полной мощности и энергии, углов сдвига фазы и частоты. Реактивная мощность вычисляется геометрическим методом по формуле Q = Ss- — P2 .
Счетчик также имеет в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, ЖК-индикатор для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования.
В состав счетчика, в соответствии со структурой условного обозначения, могут входить сменные модули: интерфейсные, импульсные входы, управления нагрузкой и т.д.
Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.
Счетчик ведет учет энергии по четырем тарифам в соответствии с сезонными программами смены тарифных зон (количество тарифных зон - до 15, количество сезонных программ -до 12, количество тарифных графиков - до 36). Сезонная программа может содержать суточный график тарификации рабочих дней и альтернативные суточные графики тарификации.
Счетчик обеспечивает учет и вывод на индикацию:
количества потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
количества потребленной и отпущенной активной электроэнергии потерь в линии электропередачи и силовом трансформаторе (в дальнейшем энергии потерь) нарастающим итогом суммарно и раздельно по четырем тарифам;
количества потребленной и отпущенной активной электроэнергии за текущий и двенадцать прошедших месяцев раздельно по четырем тарифам;
количества потребленной и отпущенной реактивной электроэнергии за текущий и двенадцать прошедших месяцев раздельно по четырем тарифам;
количества потребленной и отпущенной энергии потерь за текущий и двенадцать прошедших месяцев раздельно по четырем тарифам;
количества потребленной и отпущенной активной электроэнергии за текущие и 45 прошедших суток раздельно по четырем тарифам;
количества потребленной и отпущенной реактивной электроэнергии за текущие и 45 прошедших суток раздельно по четырем тарифам;
количества потребленной и отпущенной энергии потерь за текущие и 45 прошедших суток раздельно по четырем тарифам;
активных мощностей, усредненных на заданном интервале времени, в каждом направле
нии учета электроэнергии;
действующего тарифа и направления электроэнергии (отпуск, потребление);
Дополнительно счетчик обеспечивает измерение и индикацию:
среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
среднеквадратических значений фазных напряжений основной частоты по каждой фазе в цепях напряжения (с ненормируемой точностью);
среднеквадратических значений междуфазных напряжений основной частоты в цепях напряжения (с ненормируемой точностью);
среднеквадратического значения напряжения прямой последовательности (с ненормиру-емой точностью);
среднеквадратического значения напряжения обратной последовательности (с ненорми-руемой точностью);
среднеквадратического значения напряжения нулевой последовательности (с ненорми-руемой точностью);
среднеквадратических значений токов по каждой фазе в цепях тока;
коэффициента несимметрии напряжений по обратной последовательности;
коэффициента несимметрии напряжений по нулевой последовательности;
коэффициентов искажения синусоидальности кривой напряжения по каждой фазе;
коэффициентов n-ных гармонических составляющих напряжения, до 40 гармоники по каждой фазе;
активную мощность по каждой фазе и суммарно;
реактивную мощность по каждой фазе и суммарно;
полную мощность по каждой фазе и суммарно;
активную мощность потерь в линии электропередачи по каждой фазе и суммарно;
активную мощность нагрузочных потерь в силовом трансформаторе по каждой фазе и суммарно;
активную мощность потерь холостого хода в силовом трансформаторе;
углов сдвига фаз между основными гармониками фазных напряжений и токов;
углов сдвига фаз между основными гармониками фазных напряжений;
значений коэффициентов активной и реактивной мощностей (с ненормируемой точностью);
значения частоты сети.
Счетчик обеспечивает возможность задания следующих параметров:
текущего времени и даты;
значения ежесуточной коррекции хода часов;
разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
до двенадцати дат начала сезона;
до 15 зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона;
до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
выбор графиков тарификации субботних и воскресных дней;
коэффициентов трансформации тока и напряжения;
параметры для расчета энергии потерь;
пароля для доступа по интерфейсу (до 8 символов);
идентификатора (до 24 символов);
скорости обмена (в т.ч. стартовой);
перечень кадров, выводимых на индикацию.
Счетчик обеспечивает фиксацию не менее 40 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика, а также фиксацию не менее 40 последних пропаданий фазных напряжений.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт или IrDA 1.0 и два интерфейса выбираемых при заказе счётчиков из списка: EIA485, EIA232, CAN, GSM, M-Bus, USB, PLC, Радиоинтерфейс.
Обслуживание счетчиков производится с помощью программы «Администрирование устройств".
Оптический интерфейс соответствует стандарту ГОСТ IEC 61107-2011. Интерфейсы EIA485, EIA232, CAN, GSM, M-Bus, USB, PLC, Радиоинтерфейс, IrDA 1.0 соответствуют стандарту ГОСТ IEC 61107-2011 на уровне протокола обмена.
Обмен информацией по оптическому интерфейсу осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.
Обмен информацией по IrDA 1.0 осуществляется с помощью любого устройства, поддерживающего протокол IrDA 1.0 (КПК, ноутбук, ПЭВМ и т.д.).
Структура условного обозначения приведена на рисунке 1.
Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведено на рисунке 2.
СЕ 304 Х ХХХ Х.. .Х ХХХ.. .ХХХ
Обозначение встроенного модуля связи
______________ в соответствии с нормативнотехнической документацией на модуль (для исполнений P, R1, R2)
Дополнительные исполнения: * Смотри таблицу 1:
Номинальный, базовый (максимальный) ток: 0 - 1(1,5) А
2 - 5(7,5) А
4 - 5(50) А
8 - 10(100) А
Номинальное фазное напряжение: ----------------------------------- 0 - 57,7 В
3 - 220 В
Класс точности по активной/реактивной ___________________________________ энергии:
4 - 0,2S/0,5
6 - 0,5S/1 8 - 1/2 9 - 2/2
Тип корпуса: __________________________________ S32 - для установки на щиток.
Примечание - Х - указывает номер конструктивного исполнения корпуса
Рисунок 1 - Структура условного обозначения счетчиков
Примечание - * Количество символов определяется наличием дополнительных программноаппаратных опций в соответствии с таблицей 1.
Таблица 1 - модули связи и дополнительные программно-аппаратные опции
|
Обозначение |
Интерфейс** |
Обозначение |
Дополнительные программноаппаратные опции** |
|
A |
EIA485 |
I |
IrDA 1.0 |
|
U |
USB |
J |
Оптический интерфейс |
|
C |
CAN |
G |
GSM модем |
|
B |
M-Bus |
V |
Контроль вскрытия крышки зажимов и кожуха |
|
D |
Без интерфейсов |
Y |
2 направления учета |
|
E |
EIA232 |
Z |
С графическим дисплеем |
|
H |
ТМ-вход |
Q1 |
Реле управления постоянного тока |
|
Р |
PLC-интерфейс |
Q2 |
Реле управления переменного тока |
|
R1 |
Радиоинтерфейс со встроенной антенной |
Q3 |
Реле управления нагрузкой (поляризованное) |
|
R2 |
Радиоинтерфейс с разъемом под внешнюю антенну |
Примечание: ** перечень литер обозначающих исполнения модулей связи и дополнительных функций может быть расширен производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

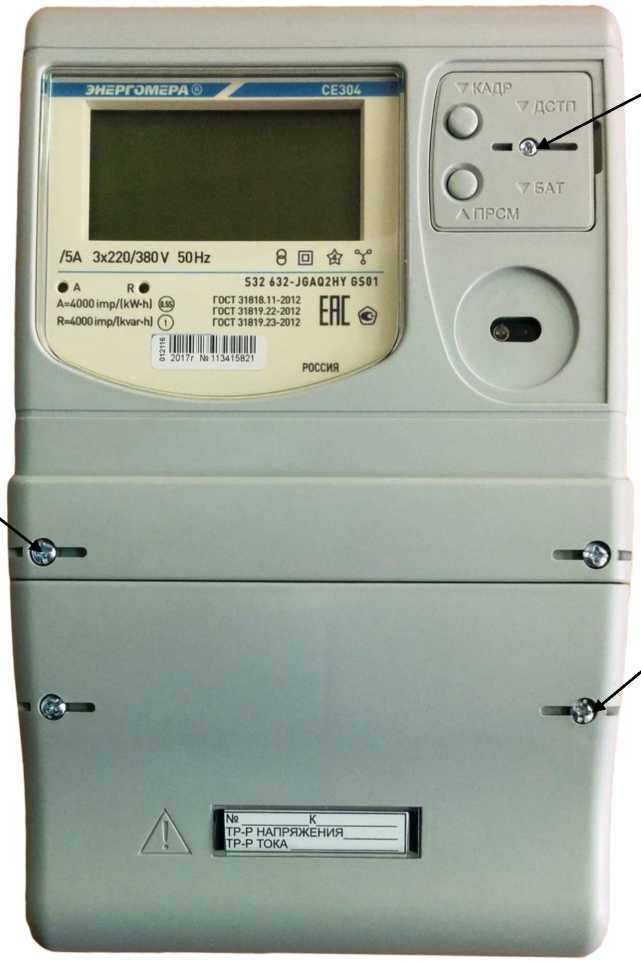

Место пломбирования поверителя
Место пломбирования энергоснабжающей организации
Место пломбирования энергоснабжающей организации
Рисунок 2 - Общий вид счетчика СЕ 304 S32
Программное обеспечение
Структура программного обеспечения счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние ПО на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные ПО счетчиков приведены в таблице 2.
Таблица 2 - идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
СЕ 304 |
СЕ 304 |
СЕ 304 |
|
Номер версии (идентификационный номер) ПО |
5 |
6 |
7 |
|
Цифровой идентификатор ПО |
E370 |
84A5 |
41С7 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические харакетристики приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, В |
3x57,7/100 или 3x220/380 |
|
Номинальный или базовый ток, А |
1; 5 или 10 |
|
Максимальный ток, А |
1,5; 7,5; 50 или 100 |
|
Класс точности по ГОСТ 31819.21-2012 |
1 или 2 |
|
Класс точности по ГОСТ 31819.22-2012 |
0,2S или 0,5S |
|
Класс точности по ГОСТ 31819.23-2012 |
0,5, 1 или 2* |
|
Погрешность измерения полной мощности |
см. таблицы 5 и 6 |
|
Погрешность измерения среднеквадратических значений силы тока |
см. таблицу 7 |
|
Погрешность измерения энергии потерь |
см. таблицу 8 |
|
Погрешность измерения среднеквадратических значений фазных напряжений, |
см.таблицу 9 |
|
Погрешность измерения коэффициентов искажения синусоидальности напряжения |
см. таблицу 10 |
|
Погрешность измерения коэффициентов n-х гармонических составляющих напряжения |
см. таблицу 11 |
|
Пределы допускаемых значений абсолютной погрешности коэффициента несимметрии напряжения по обратной последовательности в диапазоне от 0 до 5% по ГОСТ 32144-2013, % |
±0,3 |
|
Пределы допускаемых значений абсолютной погрешности коэффициента несимметрии напряжения по нулевой последовательности диапазоне от 0 до 5% по ГОСТ 32144-2013, % |
±0,5 |
|
Пределы допускаемых значений абсолютной погрешности при измерении углов сдвига фазы между основными гармониками фазных напряжений и фазных токов, между основными гармониками фазных напряжений, ° |
±1,0 |
|
Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети, Гц |
±0,1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Средний температурный коэффициент при измерении активной энергии, активной мощности реактивной энергии, реактивной мощности полной мощности, напряжений, токов энергии потерь. |
по ГОСТ 31819.21-2012 ГОСТ 31819.22-2012 по ГОСТ 31819.23-2012 см. таблицу 12 см. таблицу 13 |
|
Диапазон входных сигналов сила тока напряжение частота измерительной сети, Гц коэффициент мощности |
от 0,05 1б (0,01 1н) до 1макс от 0,8 ином до 1,15 ином от 47,5 до 52,5 от 0,8 (ёмк.) до 1,0 до 0,5 (инд.) |
|
Диапазон рабочих температур окружающего воздуха, °С |
от -40 до +60 |
|
Диапазон значений постоянной счетчика, имп/кВт^ч (имп/квар^ч) |
от 400 до 50000 |
|
Порог чувствительности |
по ГОСТ 31819.21-2012 ГОСТ 31819.22-2012 ГОСТ 31819.23-2012 |
|
Пределы основной абсолютной погрешности хода часов, с/сут |
±0,5 |
|
Дополнительная погрешность хода часов при нормальной температуре и при отключенном питании, с/сут |
±1 |
|
Пределы дополнительной температурной погрешности хода часов в диапазоне от -10 до +45 °С, с/(°С-суг) в диапазоне от -40 до +60 °С, с/(°С-суг) |
±0,15 ±0,20 |
|
Количество десятичных знаков индикатора, не менее |
8 |
|
Максимальная емкость каждого счетного механизма импульсных входов, имп. |
99999999 |
|
Примечание: * класс точности 0,5 по реактивной энергии для счетчиков СЕ 304 определяется исходя из номенклатуры метрологических характеристик. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении реактивной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012. | |
Технические характеристики приведены в таблице 4.
Таблица 4 -технические характеристики
|
Наименование характеристики |
Значение |
|
Полная мощность, потребляемая каждой цепью тока при номинальном (базовом) токе, В^А, не более |
0,1 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, ВА (Вт), не более |
8 (2) |
|
Длительность хранения информации при отключении питания, лет |
30 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Длительность учёта времени и календаря при отключенном питании (срок службы элемента питания), лет, не менее |
10 |
|
Замена элемента питания |
Без нарушения пломбы поверителя |
|
Число тарифов |
4 |
|
Число временных зон |
15 |
|
Количество реле управления нагрузкой |
до 2 |
|
Допустимое коммутируемое напряжение на контактах реле управления нагрузкой, В, не более |
265 |
|
Допустимое значение коммутируемого тока на контактах реле управления нагрузкой, А, не более |
1 |
|
Количество электрических испытательных выходов с параметрами ГОСТ 31819.22-2012 |
4 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
2 |
|
Количество электрических импульсных входов, каждый из которых предназначен для счета нарастающим итогом количества импульсов, поступающих от внешних устройств с электрическими испытательными выходами по ГОСТ 31819.22-2012 |
4 |
|
Скорость обмена по интерфейсам, Бод |
от 300 до 115200 |
|
Скорость обмена через оптический порт, Бод |
от 300 до 57600 |
|
Время интеграции средней мощности (периоды интеграции выбирается пользователем из ряда), мин |
1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30 или 60 |
|
Время обновления всех показаний счетчика, с |
1 |
|
Время чтения любого параметра счетчика по интерфейсу или оптическому порту, с |
Зависит от типа параметра и может изменяться в диапазоне от 0,06 до 1000,00 (при скорости 9600 Бод) |
|
Масса счетчика, кг, не более |
2,0 |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
278; 173; 90 |
|
Средняя наработка до отказа, ч, не менее |
160000 |
|
Средний срок службы до первого капитального ремонта счетчиков, лет, не менее |
30 |
Пределы допускаемых значений основной относительной погрешности, приведенные в таблицах 5-15 нормируют при трехфазном симметричном напряжении и трехфазном симметричном токе для информативных значений входного сигнала.
Пределы допускаемых значений основной относительной погрешности при измерении полной мощности 3S, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблицах 5 и 6.
Таблица 5 - пределы допускаемых значений основной относительной погрешности при измерении полной мощности при трехфазном симметричном напряжении
|
Значение тока |
Пределы допускаемой основной погрешности Ss , %, для счетчиков класса точности по активной/реактивной энергии | |
|
0,2S/0,5 |
0,5S/1 | |
|
0,01 1ном < I < 0,05 1ном |
±1,0 |
±1,5 |
|
0,05 Ihom < I < 1макс |
±0,5 |
±1,0 |
Таблица 6 - пределы допускаемых значений основной относительной погрешности при измерении полной мощности при трехфазном симметричном токе
|
Значение тока для счетчиков |
Пределы допускаемой основной погрешности Ss, %, для счетчиков класса точности по акт./реакт. энергии | ||
|
с непосредственным включением |
включаемых через трансформатор |
1/2 |
2/2 |
|
0,05 1б < I < 0,10 1б |
0,02 Iном < I < 0,05 Iном |
±2,5 |
±2,5 |
|
0,10 1б < I < 1макс |
0,05 Iном < I < Iмакс |
±2,0 |
±2,0 |
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока Si не должны превышать значений, указанных в таблице 7.
Таблица 7 - пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока
|
Значение тока для счетчиков |
Пределы допускаемой основной погрешности Si, %, для счетчиков класса точности по акт./реакт. энергии | ||||
|
с непосредственным включением |
включаемых через трансформатор |
0,2S/0,5 |
0,5S/1 |
1/2 |
2/2 |
|
0,05 I6 < I < W |
0,05 Ihom < I < !мак’с |
±0,5 |
±1,0 |
±2,0 |
±2,0 |
Пределы допускаемых значений основной относительной погрешности при измерении энергии потерь 5п не должны превышать значений, указанных в таблице 8.
Таблица 8 - пределы допускаемых значений основной относительной погрешности при измерении энергии потерь
|
Значение тока для счетчиков |
Пределы допускаемой основной погрешности Sn, %, для счетчиков класса точности по акт./реакт. энергии | ||||
|
с непосредственным включением |
включаемых через трансформатор |
0,2S/0,5 |
0,5S/1 |
1/2 |
2/2 |
|
0,05 I6 < I < W |
0,05 Ihom < I < Хмакс |
±2,0 |
±2,0 |
±4,0 |
±4,0 |
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений фазных напряжений SU не должны превышать значений, указанных в таблице 9.
Таблица 9 - пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений фазных напряжений
|
Значение напряжения |
Пределы допускаемой основной погрешности Su, %, для счетчиков класса точности по акт./реакт. энергии | |||
|
0,2S/0,5 |
0,5S/1 |
1/2 |
2/2 | |
|
0,8 ином < U < 1,15 ином |
±0,5 |
±1,0 |
±2,0 |
±2,0 |
Пределы допускаемых значений погрешности при измерении коэффициентов искажения синусоидальности напряжения SKu по ГОСТ 32144-2013 не должны превышать значений, указанных в таблице 10.
Таблица 10 - пределы допускаемых значений погрешности при измерении коэффициентов искажения синусоидальности напряжения
|
Значение коэффициента искажения синусоидальности напряжения |
Предел допускаемой абсолютной погрешности ЛКи, % |
Предел допускаемой относительной погрешности SKu, % |
|
1% < Ku < 15% |
- |
± 5 |
|
Ku <1% |
±0,05 |
- |
Пределы допускаемых значений погрешности при измерении коэффициентов n-х гармонических составляющих напряжения SKU(n) по ГОСТ 32144-2013 не должны превышать значений, указанных в таблице 11.
Таблица 11 - пределы допускаемых значений погрешности при измерении коэффициентов n-х гармонических составляющих напряжения
|
Значение коэффициента n-х гармонических составляющих напряжения |
Предел допускаемой абсолютной погрешности ЛКи(п), %, |
Предел допускае мой относительной погрешности 8K.U(n), %, |
|
1% < Ku(n) < 15% |
- |
± 5 |
|
Ku(n) < 1% |
±0,05 |
- |
Средний температурный коэффициент при измерении при измерении полной мощности, напряжений и токов не должен превышать пределов, установленных в таблице 12, при измерении удельной энергии потерь не должен превышать пределов, установленных в таблице 13.
Таблица 12 - средний температурный коэффициент при измерении при измерении полной мощности, напряжений и токов
|
Значение тока для счетчиков |
Средний температурный коэффициент при измерении полной мощности, напряжений, токов, %/К, для счетчиков класса точности по акт./реакт. энергии | ||||
|
с непосредственным включением |
включаемых через трансформатор |
0,2S/0,5 |
0,5S/1 |
1/2 |
2/2 |
|
0,1 1б < I < 1макс |
0,05 1ном ± I ± 1макс |
±0,03 |
±0,05 |
±0,10 |
±0,10 |
Таблица 13 - средний температурный коэффициент при измерении энергии потерь
|
Значение тока для счетчиков |
Средний температурный коэффициент при измерении энергии потерь, %/К, для счетчиков класса точности по акт./реакт. энергии | ||||
|
с непосредственным включением |
включаемых через трансформатор |
0,2S/0,5 |
0,5S/1 |
1/2 |
2/2 |
|
0,1 1б < I < 1макс |
0,05 1ном < I < 1макс |
±0,10 |
±0,10 |
±0,20 |
±0,20 |
При измерении активной, реактивной и полной мощности, среднеквадратических значений фазных напряжений, среднеквадратических значений токов, удельной энергии потерь, дополнительные погрешности, вызываемые изменением влияющих величин (кроме температуры окружающей среды) по отношению к нормальным условиям, соответствуют дополнительным погрешностям по активной и реактивной энергии, так как вычисляются из одних и тех же мгновенных значений тока и напряжения.
Знак утверждения типа
наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 14 - комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик активной и реактивной электрической энергии трехфазный СЕ 304 |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 экз. |
|
Руководство по эксплуатации (одно из исполнений) |
ИНЕС.411152.064 РЭ |
1 экз. |
|
Методика поверки |
ИНЕС.411152.064 Д1 с изменением №2 |
1 экз. |
|
Формуляр (одно из исполнений) |
ИНЕС.411152.064 ФО |
По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются методика поверки, руководство по среднему ремонту и каталог деталей.
Поверка
осуществляется по документу ИНЕС.411152.064 Д1 «Счетчики активной и реактивной электрической энергии трехфазные СЕ 304. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИМС» 06.02.2019 г.
Основные средства поверки:
установка для поверки счетчиков электрической энергии СУ201 (Регистрационный номер в Федеральном информационном фонде 37901-14);
частотомер Ч3-63/1 (регистрационный номер в Федеральном информационном фонде средств измерений 9084-90);
секундомер СО спр-2б (регистрационный номер Федеральном информационном фонде средств измерений 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на навесную пломбу давлением пломбира, а также в виде оттиска в формуляр счетчика или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 4228-057-22136119-2006 Счетчики активной и реактивной электрической энергии трехфазные СЕ 304. Технические условия
Другие Счетчики электроэнергии
