Установки кондуктометрические поверочные КПУ-1
| Номер в ГРСИ РФ: | 31468-06 |
|---|---|
| Категория: | Кондуктометры |
| Производитель / заявитель: | ООО "Сибпромприбор-Аналит", г.Барнаул |
| 31468-06: Описание типа СИ | Скачать | 252.7 КБ |
Для измерения удельной электрической проводимости жидкостей и могут применяться для градуировки, калибровки и поверки кондуктометров, кондуктометрических анализаторов, солемеров и концентратомеров кондуктометрического типа в соответствии с ГОСТ 8.457-2000.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31468-06 |
| Наименование | Установки кондуктометрические поверочные |
| Модель | КПУ-1 |
| Модификации | КПУ-1-0,15Э, КПУ-1-0,06Э, КПУ-1-0,15Р, КПУ-1-0,06Р |
| Технические условия на выпуск | ТУ4215-004-43695219-04 |
| Класс СИ | 31.01 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | 17.07.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 17.07.2017 |
| Номер сертификата | 23577 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 501 п. 23 от 17.07.201205 от 30.03.06 п.88 |
Производитель / Заявитель
ООО "Сибпромприбор-Аналит", г.Барнаул
Россия
656037, Алтайский край, пр.Ленина, 195, а/я 2168, E-mail: s_pribor@ab.ru
Поверка
| Методика поверки / информация о поверке | МП 242-0315-2006 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 721 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 660 (92%) |
| Неуспешных поверок (СИ непригодно) | 61 (8%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 31468-06: Описание типа СИ | Скачать | 252.7 КБ |
Описание типа
Назначение
Кондуктометрическая поверочная установка КПУ-1 (модификации: КПУ-1-0,15Э, КПУ-1-0,06Э, КПУ-1-0,15Р, КПУ-1-0,06Р) предназначена для измерения удельной электрической проводимости жидкостей.
Описание
Принцип действия кондуктометрической поверочной установки КПУ-1 (модификации: КПУ-1-0,15Э, КПУ-1-0,06Э, КПУ-1-0,15Р, КПУ-1-0,06Р) основан на контактном методе измерения электрической проводимости жидкостей.
При выполнении измерений с использованием наливных первичных преобразователей первичные преобразователи установки и преобразователи исследуемого кондуктометра устанавливаются в водяном термостате; температура в рабочем объеме термостата измеряется с помощью термометра, входящего в комплект установки. При выполнении измерений с помощью проточных первичных преобразователей первичные преобразователи установки и исследуемого прибора включаются последовательно в поток контрольного раствора. Температура контрольного раствора измеряется с помощью термометра, входящего в комплект установки.
Установка имеет два основных режима работы:
- режим измерения удельной электрической проводимости при любой температуре жидкости, обеспечиваемой посредством термостатирования;
- режим измерения с приведением удельной электрической проводимости к заданной температуре (с термокомпенсацией);
Кроме этого в установке предусмотрены дополнительные режимы работы:
- режим ввода коэффициентов нелинейной зависимости связывающей удельную электропроводность раствора его температуру с концентрацией бинарного раствора;
- режим ввода коэффициентов нелинейной температурной зависимости проводимости первичного преобразователя температуры.
Конструктивно установка состоит (рис.1) из водяного термостата, измерительного блока, наливных и проточно-погружных первичных преобразователей УЭП, погружного первичного преобразователя температуры и комплекта принадлежностей для прокачки контрольного раствора. Первичные преобразователи (ПП) соединяются с измерительным блоком при помощи кабеля длиной 1,0 м.
На лицевой панели измерительного блока расположены кнопка сеть, клавиатура, индикатор результата измерения УЭП и температуры, по два разъема для подключения первичных преобразователей УЭП и температуры.
Электроды наливного первичного преобразователя на диапазон измерений (0,1 - 100) См/м и электроды проточно-погружного первичного преобразователя на диапазон измерений (0,1 - 100) См/м изготовлены из платины и покрыты платиновой чернью.
Электроды наливного первичного преобразователя на диапазон измерений (1-10-6 - 0,1) См/м и электроды проточно-погружного первичного преобразователе на диапазон измерений (1-10-6 - 0,1) См/м выполнены из гладкой платины. Корпуса всех первичных преобразователях изготавливаются из стекла марки ХС3. Установка в зависимости от комплектации первичными преобразователями УЭП имеет четыре модификации.
Место пломбирования

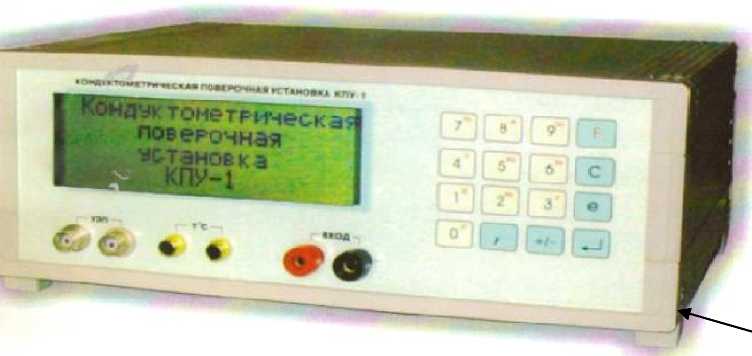

Рисунок 1 - Внешний вид кондуктометрической поверочной установки КПУ-1
Программное обеспечение
Измерительный блок входящий в состав кондуктометрической поверочной установки (КПУ-1) , имеет внутреннее программное обеспечение «KPU-1», специально разработанное для определения характеристик жидких сред, по результатам измерения их температуры и УЭП, а также для поверки промышленных кондуктометров по результатам сравнения измерения по образцовому каналу КПУ-1 и измерениям промышленного прибора.. Программное обеспечение представляет собой древовидную структуру меню со следующими разделами:
- расчет параметров регистрируемых сигналов;
- установку различных постоянных и коэффициентов;
- выбор моделей расчета для различных анализируемых сред;
- изменение формы вывода данных;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: “C”.
Доступ к функции изменения настроечных параметров защищен паролем.
Идентификационные данные программного обеспечения приведены в Таблице 1.
Влияние встроенного программного обеспечения на метрологические характеристики Установки учтено при нормировании метрологических характеристик.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
КПУ-1 |
KPU-1 |
V3.08 |
OxABEE |
CRC16 |
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений удельной электрической проводимости (УЭП), См/м , для: - КПУ -1-0,06Э и КПУ-1-0,15Э - КПУ -1-0,06Р и КПУ-1-0,15Р (УЭП) |
от 140-4 до 100 от 140-6 до 100 |
|
Пределы допускаемой относительной погрешности измерений УЭП (5), %: в диапазоне измерений от 100 мкСм/м до 100 См/м в диапазоне измерений от 1 мкСм/м до 100 мкСм/м |
5= + (к + 0,0005 x/к//) где: к - 0,25 для КПУ-1-0,15Э и КПУ-1-0,15Р и 0,1 КПУ-1-0,06Э и КПУ-1-0,06Р; /к - ближайшее верхнее значение десятичного разряда интервала диапазона измерения, См/м; / - измеряемое значение удельной электрической проводимости, См/м; + 0,5 % |
Для всех типов прибора при следующих нормальных условиях:
1) температура окружающего воздуха: от (20+5) °С;
2) относительная влажность окружающего воздуха до 80 % при температуре 25 °С;
3) атмосферное давление: от 84 до 106,7 кПа;
4) температура анализируемой жидкости: (25+10) °С;
5) отклонение напряжения питания от номинального 220 В: на плюс 10, минус 15 %;
6) частота переменного тока: (50+1) Гц;
7) отсутствие вибраций и ударов.
Питание прибора осуществляется от сети переменного тока частотой (50 +1) Гц напряжением 220 В с допустимым отклонением напряжения от плюс 22 до минус 33 В.
Потребляемая мощность измерительным блоком не более 10 В • А.
Масса, кг, не более:
- измерительного блока - 5
- каждого первичного преобразователя УЭП - 0,3.
Габаритные размеры, мм, не более:
- измерительного блока 300x300x150;
- каждого наливного первичного преобразователя УЭП 175x200x106;
- каждого проточно-погружного первичного преобразователя УЭП 25x40x230. Условия эксплуатации:
- диапазон температуры окружающего воздуха: от 10до 35 °С;
- относительная влажность воздуха: до 80 % при 35 °С;
- диапазон атмосферного давления: от 84 до 106,7 кПа.
Средний срок службы не менее 10 лет.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Первичный преобразователь УЭП |
2 *) |
КПУ-1-0,06 (наливные) | |
|
4*) |
КПУ-1-0,15 | ||
|
Первичный преобразователь температуры |
СПП12.300.00 |
1 | |
|
Измерительный блок |
СПП12.100.00 |
1 | |
|
Термостат |
1') | ||
|
Компрессор |
1*) | ||
|
Комплект принадлежностей |
СПП12.500.00 |
1 | |
|
Документация | |||
|
Руководство по эксплуатации |
СПП 436952 004 02 РЭ |
1 | |
|
Паспорт |
СПП 436952 004 02 ПС |
1 | |
|
Методика поверки |
1 |
) Определяется при заказе.
Поверка
осуществляется по документу МП 242-0315-2006 с Изменением № 1 ГСИ «Установки кондуктометрические поверочные КПУ-1 (модификации: КПУ-1-0,15Э, КПУ-1-0,06Э, КПУ-1-0,15Р, КПУ-1-0,06Р) Методика поверки» и утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» от 25.01.2017 г.
Основные средства поверки:
- Государственный первичный эталон УЭП жидкостей ГЭТ 132-99.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.457-2000 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические. Общие технические условия Технические условия ТУ4215-004-43695219-04
