Барьеры искрозащиты измерительные МИДА-БИЗ-107-Ex
| Номер в ГРСИ РФ: | 31678-11 |
|---|---|
| Производитель / заявитель: | ЗАО "Мидаус", г.Ульяновск |
Для измерительного преобразования сигналов датчиков с унифицированным выходным сигналом 4 20 мА постоянного тока, передачи сигналов от датчиков, расположенных в опасной зоне, в безопасную зону; организации питания и искрозащиты сигнальных цепей датчиков в системах контроля и электроавтоматики взрывоопасных производств. Барьеры одноканальные, с гальванической развязкой входной искробезопасной цепи, выходной цепи и цепи питания, размещаются вне взрывоопасной зоны. Могут применяться в химической, нефтяной, газовой и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31678-11 |
| Действует | по 28.04.2026 |
| Наименование | Барьеры искрозащиты измерительные |
| Модель | МИДА-БИЗ-107-Ex |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 65047022-f1b9-de8e-2a95-066ce7d6d6aa |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | МДВГ.426475.005 ТУ |
| Класс СИ | 34.01.05 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 31678-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 15.06.2016 |
| Номер сертификата | 42902 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2858 от 15.06.11 п.46 |
Производитель / Заявитель
ООО "Микроэлектронные датчики и устройства" (МИДАУС), РОССИЯ, г.Ульяновск
Россия
432700, а/я 2697, ул.Гагарина, 34. Тел.: (8422) 447264, 427184; факс: 447221. 432012, а/я 5370. Тел.(8422) 360361, 360681, Юр.адрес: 432012, пр.Энергетиков, д.4, Почт.адрес: 432012, а/я 5370
Поверка
| Методика поверки / информация о поверке | МДВГ.426475.005РЭ, раздел 16 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 964 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
31678-11: Описание типа
2021-31678-11.pdf
|
Скачать | 353.2 КБ | |
|
31678-11: Методика поверки
2021-mp31678-11.pdf
|
Скачать | 138.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Барьеры искрозащиты измерительные МИДА-БИЗ-107-Ех (далее - барьеры) предназначены для: измерительного преобразования сигналов датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока, передачи сигналов от датчиков, расположенных в опасной зоне, в безопасную зону; организации питания и искрозащиты сигнальных цепей датчиков в системах контроля и электроавтоматики взрывоопасных производств. Барьеры одноканальные, с гальванической развязкой входной искробезопасной цепи, выходной цепи и цепи питания, размещаются вне взрывоопасной зоны. Барьеры могут применяться в химической, нефтяной, газовой и других отраслях промышленности.
Описание
Барьеры искрозащиты измерительные МИДА-БИЗ-107-Ех - аналоговые
промежуточные измерительные преобразователи сигналов постоянного тока.
Барьеры представляют собой печатную плату, заключенную в пластмассовый корпус. На печатной плате расположены преобразователь напряжения питания, развязывающие трансформаторы, преобразователь ток - ток, выполняющий масштабное преобразование тока датчика в ток нагрузки, и барьер искрозащиты уровня «особовзрывобезопасный».
Барьеры с входными искробезопасными электрическими цепями уровня «ia» имеют маркировку взрывозащиты [Exia]IIC, и предназначены для установки за пределами взрывоопасных зон помещений и наружных установок.
Барьеры имеют три исполнения, представленные в таблице 1.
Таблица 1 - Исполнения барьеров
|
Условное обозначение барьера |
Напряжение питания датчика при 1вх = 20 мА, В, не менее |
Подключаемое устройство |
|
МИДА-БИЗ-107-Ех-01 |
13,5 |
двухпроводный, трехпроводный датчик |
|
МИДА-БИЗ- 107-Ех-02 |
16,5 |
двухпроводный датчик |
|
МИДА-БИЗ- 107-Ех-03 |
13,5 |
двухпроводный датчик |

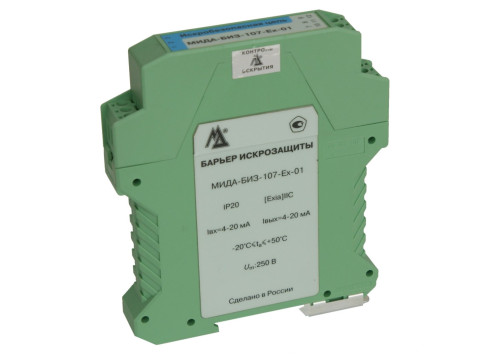

Фотография общего вида барьера представлена на рисунке 1.
Рисунок 1 - Фотография общего вида
Контроль несанкционированного доступа внутрь блока обеспечивается разрушающимися при попытке вскрытия наклейками с товарным знаком изготовителя.
Технические характеристики
Метрологические и технические характеристики барьеров приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики барьеров
|
Сигнал на входе/ на выходе |
4-20 мА/4-20 мА |
|
Пределы допускаемой основной погрешности преобразования, приведенной к диапазону выходного сигнала, % |
±0,15 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением температуры окружающей среды, относительно диапазона изменения выходного сигнала, %/10 ОС |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением напряжения питания от 20 до 35 В, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением сопротивления нагрузки от максимального до минимального значения, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной воздействием вибрации в диапазоне частот от 5 до 25 Гц с амплитудой смещения 0,1 мм, % |
±0,05 |
|
Напряжение питания, В |
от 20 до 35 |
|
Потребляемый ток, мА, не более |
80 при ип=20 В; 50 при ип=35 В |
|
Сопротивление нагрузки, Ом, не более |
800 |
|
Габаритные размеры, мм |
115х99х17,5 |
|
Масса, г, не более |
135 |
|
Средний срок службы, лет |
12 |
Рабочие условия применения:
- температура окружающей среды от минус 20 °С до +60 °С;
- относительная влажность окружающего воздуха не более (95±3) % при 35 °С;
- атмосферное давление от 84,0 до 106,0 кПа.
Знак утверждения типа
Знак утверждения типа наносится на корпус барьера рядом с наименованием модели и на титульных листах руководства по эксплуатации и паспорта типографским способом.
Комплектность
1 Барьер искрозащиты МИДА-БИЗ-107-Ех.
2 Руководство по эксплуатации МДВГ.426475.005РЭ (допускается поставлять 1 экз. на 10 барьеров, поставляемых в один адрес).
3 Паспорт МДВГ.426475.005ПС.
Сведения о методах измерений
содержатся в руководстве по эксплуатации МДВГ.426475.005РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия;
ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений.
МДВГ.426475.005 ТУ Технические условия
