Газоанализаторы переносные АТЕСТ-1
| Номер в ГРСИ РФ: | 31695-12 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Фирма "Аэротест", г.Люберцы |
Газоанализаторы переносные АТЕСТ-1 (далее - газоанализаторы) предназначены в зависимости от модификации для измерений объемной доли метана, углекислого газа, оксида углерода и кислорода в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31695-12 |
| Действует | по 03.02.2027 |
| Наименование | Газоанализаторы переносные |
| Модель | АТЕСТ-1 |
| Модификации |
ATECT-1.М.1 ATECT-1.М.2 ATECT-1.Д.1 ATECT-1.Д.2 ATECT-1.Д.3 ATECT-1.С.1 ATECT-1.С.2 ATECT-1У.С ATECT-1У.С.О2 ATECT-1У.М ATECT-1У.Д |
| Приказы |
№2009 от
02.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 377d0fe9-0be8-efe7-432f-791d3ac5c59c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | Взамен № 31695-07 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 06.03.2017 |
| Номер сертификата | 45733 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 127 от 06.03.12 п.13 |
Производитель / Заявитель
ООО «Фирма «Аэротест», РОССИЯ, 140072, Московская обл., г. о. Люберцы, рп. Томилино, ул. Жуковского, д. 5/1
Россия
140004, Московская обл., пос.ВУГИ, завод ЭКОМАШ тел. (495) 558-83-73, 558-84-02, 558-81-74, E-mail: atest@atest.ru
Поверка
| Методика поверки / информация о поверке |
АТЕСТ-1 01.00.000 МП Инструкция. Газоанализатор переносной АТЕСТ-1. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
43696
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 43021 (98%) |
| Неуспешных поверок (СИ непригодно) | 675 (2 %) |
| Актуальность информации | 21.10.2026 |
Поверители
Скачать
|
31695-12: Описание типа
2017-31695-12.pdf
|
Скачать | 195.6 КБ | |
|
31695-12: Методика поверки
2022-mp31695-12.pdf
Файл устарел
|
Скачать | 159.7 КБ | |
|
31695-12: Описание типа
2026-31695-12.pdf
|
Скачать | 285.7 КБ | |
|
31695-12: Методика поверки
АТЕСТ-1 01.00.000 МП
2022-mp31695-12-1.pdf
|
Скачать | 159.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Газоанализаторы переносные АТЕСТ-1 (далее - газоанализаторы) предназначены в зависимости от модификации для измерений объемной доли метана, углекислого газа, оксида углерода и кислорода в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли.
Описание
Газоанализаторы выпускаются следующих модификаций для измерений:
ATECT-1.M.1 - объемной доли метана,
ATECT-1.M.2 - объемной доли метана и кислорода,
АТЕСТ-1.Д.1 - объемной доли метана и углекислого газа,
АТЕСТ-1.Д.2 - объемной доли метана, кислорода и углекислого газа,
АТЕСТ-1.Д.3 - объемной доли метана, кислорода, оксида углерода и углекислого газа,
ATECT-1.C.1 - объемной доли метана и оксида углерода,
ATECT-1.C.2 - объемной доли метана, оксида углерода и кислорода.
Модификации с дополнительным светодиодным индикатором для измерений:
АТЕСТ-1У.С - объемной доли метана и оксида углерода,
АТЕСТ-1У.С.О2 - объемной доли метана и кислорода,
АТЕСТ-1У.М - объемной доли метана,
АТЕСТ-1У.Д - объемной доли метана и углекислого газа.
Принцип действия газоанализатора - термохимический для контроля метана, электрохимический для контроля оксида углерода и инфракрасный для контроля углекислого газа.
Способ забора пробы - диффузионный.
Конструктивно газоанализатор состоит из корпуса и батарейного отсека. В корпусе размещены измерительная плата с чувствительными элементами, ЖК-индикатор и светодиодные индикаторы. В батарейном отсеке находиться аккумуляторная батарея с платой искрозащиты.
Газоанализатор относится к рудничному особовзрывобезопасному оборудованию по ГОСТ Р 52350.0-2005, в зависимости от области применения относится к группе I и имеет уровень взрывозащиты «особовзрывобезопасное электрооборудование» (РО).
Взрывозащищенность газоанализатора обеспечивается видами взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р 52350.10-2005, «специальный» по ГОСТ 22782.3-77 и выполнением конструкции газоанализатора в соответствии с требованиями ГОСТ Р 52350.0-2005.
Корпус газоанализатора имеет степень защиты от проникновения внутрь твердых посторонних тел и воды IP54 по ГОСТ 14254-96; газопроницаемый вход термохимического датчика - IP43.
Уровень и вид взрывозащиты газоанализатора - РО ExiasI X.

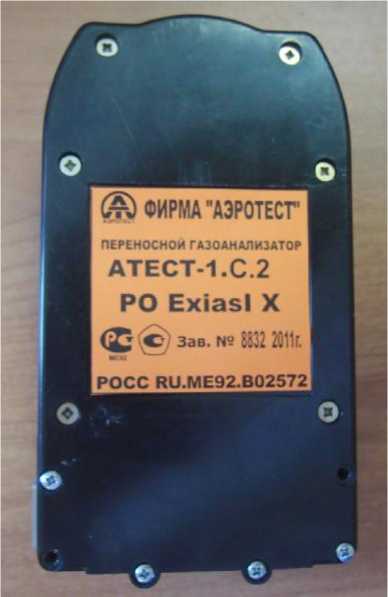

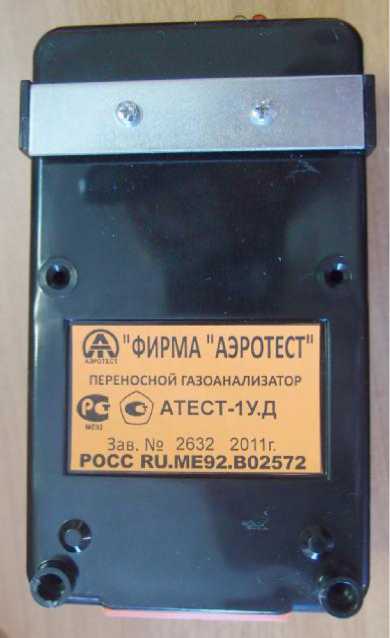

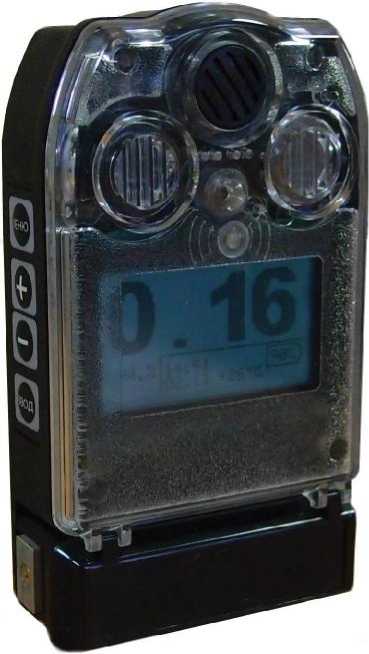

Рисунок 1 - Внешний вид газоанализатора Рисунок 2 - Внешний вид газоанализатора
переносного АТЕСТ-1 переносного АТЕСТ-1У.Д
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли метана, % |
0 - 2,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли метана (До), об. доля, % |
± 0,1 |
|
Диапазон измерений объемной доли углекислого газа, об. доля, % |
0 : 2,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли углекислого газа (До), об. доля, % |
± 0,2 |
|
Диапазоны измерений объемной доли оксида углерода, млн-1 |
0 - 100 100 - 200 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной -1 доли оксида углерода, млн 1 |
± 6 ± 10 |
|
Диапазон измерения объемной доли кислорода, об. доля, % |
0 - 30 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли кислорода (До), об. доля, % |
± 0,5 |
|
Дополнительная погрешность измерений объемной доли газов от влияния внешних факторов не превышает: | |
|
1) от изменения температуры (0 - + 35) 0С, относительно показаний при 20 0С |
2-\., |
|
2) от запыленности измеряемой среды |
До |
|
3) от изменения наклона газоанализатора в любом направлении на угол 900 |
До |
|
4) от изменения напряжения встроенной батареи (3,7 - 4,2) В |
До |
|
Время установления показаний при измерении объемной доли метана t(90), с, не более |
15 |
|
Наименование характеристики |
Значение |
|
Время установления показаний объемной доли остальных газов t(90), с, не более |
90 |
|
Время автономной работы, ч, не менее |
10 |
|
Источник питания - аккумуляторная батарея, напряжение, В |
3,6 |
|
Потребляемая мощность, Вт, не более |
1,6 |
|
Габаритные размеры, мм, не более: АТЕСТ-1 АТЕСТ- 1У |
135 х 86 х 38 135 х 88 х 52 |
|
Масса, г, не более: АТЕСТ-1 АТЕСТ-1У |
400 500 |
|
Средний срок службы чувствительных элементов, лет, не менее |
1 |
|
Средний срок службы газоанализатора, лет |
6 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Условия эксплуатации: - в макроклиматических районах с умеренным климатом в соответствии с ГОСТ 15150-69 в исполнении У категории размещения 5 - температура окружающей среды, 0С - относительная влажность воздуха при температуре 40 0С, % - атмосферное давление, кПа - скорость движения газовоздушного потока, м/с, не более - содержание пыли в атмосфере, г/м3, не более |
0 - +35 20 - 98 80 - 120 8 2 |
|
- состав атмосферы в условиях применения газоанализатора: объемная доля метана, %; объемная доля кислорода, %; объемная доля азота, %, не более; объемная доля углекислого газа, %, не более; механические и агрессивные примеси (хлор, сера, фосфор, мышьяк, сурьма, и их соединения, отравляющие каталитически активные элементы датчика) в контролируемой среде должны быть исключены |
0 - 100 6,5 - 21 75 5 |
|
Условия хранения: - температура окружающей среды, 0С - относительная влажность воздуха при температуре 25 0С, % |
от + 5 до + 40 до 80 |
|
Условия транспортирования: - температура окружающей среды, 0С - относительная влажность воздуха при температуре 25 0С, % |
от - 30 до + 50 до 100 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю крышку газоанализатора методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
|
№ |
Наименование |
Кол. шт. |
|
1 |
Газоанализатор переносной АТЕСТ-1 |
1 |
|
2 |
Насадка для подачи ПГС |
1 шт. на 10 газоанализаторов |
|
3 |
Руководство по эксплуатации |
1 |
|
4 |
Паспорт |
1 |
|
5 |
Методика поверки |
1 |
Сведения о методах измерений
приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ Р 52136-2003 Газоанализаторы и датчики горючих газов и паров электрические.
Ч. 1. Общие требования и методы испытаний
ГОСТ Р 52137-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 2. Требования к приборам группы I с верхним пределом измерений объемной доли метана в воздухе не более 5 %
ГОСТ Р 52350.0-2005 Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 52350.11-2005 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Технические условия ТУ 4215-006-50151796-05
