Нутромеры двухточечные 337, 339, 133, 137, 139, 140, 141

Для измерений внутренних диаметров относительным методом во всех отраслях машиностроительного комплекса.

Скачать

31705-13: Описание типа СИ Скачать 283.2 КБ
Свидетельство об утверждении типа СИ Открыть ...

Информация по Госреестру

Основные данные
Номер по Госреестру 31705-13
Наименование Нутромеры двухточечные
Модель 337, 339, 133, 137, 139, 140, 141
Класс СИ 27.01
Год регистрации 2013
Методика поверки / информация о поверке МП 31705-13
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель  Япония
Примечание 06.06.2013 утвержден вместо 31705-06
Информация о сертификате
Срок действия сертификата 06.06.2018
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 559 п. 32 от 06.06.201306д от 27.04.06 п.154
Производитель / Заявитель

Фирма "Mitutoyo Corpоration", Япония

 Япония

20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan Тел. 81(044)813-8230, факс 81(044)813-8231


Назначение

Нутромеры двухточечные серий 337, 339, 133, 137, 139, 140, 141 (далее -нутромеры) предназначены для измерений внутренних диаметров отверстий деталей относительным методом в цехах и лабораториях всех отраслей машиностроительного комплекса.

Описание

Нутромеры являются двухконтактными средствами измерений. Измерение диаметра отверстий осуществляется сравнением с размером соответствующего установочного кольца.

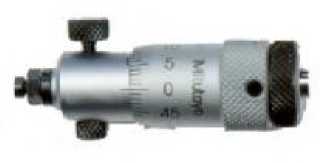

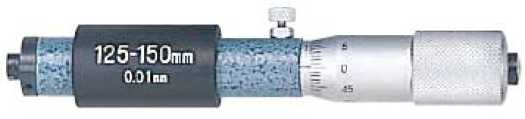

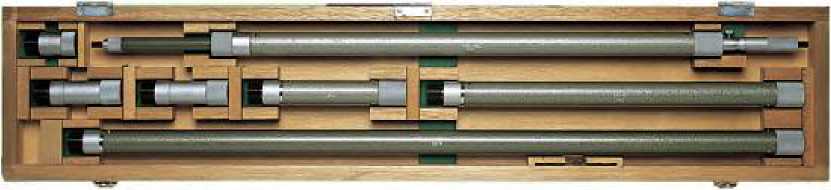

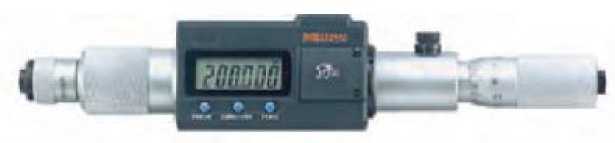

Отсчет результата измерений производится по шкалам стебля и барабана микрометрического винта для серий 133 (рисунок 1), 137 (рисунок 2), 139 (рисунок 3), 140 (рисунок 4), 141 (рисунок 5), с жидкокристаллического экрана для серий 337 (рисунок 6) и 339 (рисунок 7).

Измерительные поверхности упрочнены твердосплавным покрытием.

На нутромерах с цифровым отсчетным устройством серий 337 и 339 с помощью специальных кнопок (рисунок 8) осуществляются следующие функции: установка нуля (Zero), установка номинальной величины (Preset), хранение последнего измеренного значения (Hold), выбор абсолютных или относительных измерений (ABS).

Нутромеры серии 133 поставляются индивидуально или наборами, включающими от четырех до десяти нутромеров в зависимости от типоразмеров.

Нутромеры комплектуются удлинителями (кроме серии 133), из которых составляется размер измеряемого диаметра.

в л

MltLm j!

> ж

ьмш • • •

S». 1

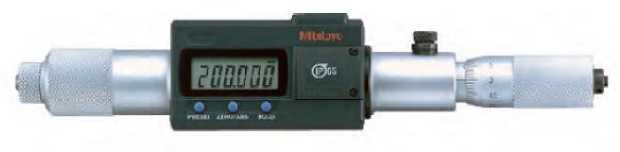

Рисунок 6 - Общий вид нутромеров серии 337

ns

• * *

РЯЕ5ЕТ lEBO.'AiS nDLD

Нутромеры двухточечные серий 337 и 339 имеют в своем составе встроенное программное обеспечение.

Наименование

ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификацион ный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

USB-ITPAK

-

v.1.000

-

-

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.

Технические характеристики

Таблица 1. Основные технические характеристики нут

ромеров

Серия

Диапазон измерений нутромера, мм

Предел измерений микрометрической головки, мм

Цена деления (шаг дискретности), мм

Пределы допускаемой абсолютной погрешности нутромеров, мкм

Удлинители, мм

133

от 50 до 75 вкл.

25

0,01

± 3

-

св. 75 до 100 вкл.

± 4

св. 100 до 225 вкл.

± 5

св. 225 до 300 вкл.

± 6

св. 300 до 375 вкл.

± 7

св. 375 до 450 вкл.

± 8

св. 450 до 525 вкл.

± 9

св. 525 до 600 вкл.

± 10

св. 600 до 675 вкл.

± 11

св. 675 до 750 вкл.

± 12

св. 750 до 825 вкл.

± 13

св. 825 до 900 вкл.

± 14

св. 900 до 975 вкл.

± 15

св. 975 до 1000 вкл.

± 16

137

от 50 до 150 вкл.

13

0,01

±(3+n+L/50), где n-число удлинителей, L - наибольшая длина в мм

13; 25; 50

от 50 до 300 вкл.

13; 25; 50 (2 шт.); 100

от 50 до 500 вкл.

13; 25; 50 (2 шт.); 100; 200

от 50 до 1000 вкл.

13; 25; 50 (2 шт.); 100; 200 (2 шт.); 300

от 50 до 1500 вкл.

13; 25; 50 (2 шт.); 100; 200 (3 шт.); 300 (2 шт.)

Серия

Диапазон измерений нутромера, мм

Предел измерений микрометрической головки, мм

Цена деления (шаг дискретности), мм

Пределы допускаемой абсолютной погрешности нутромеров, мкм

Удлинители, мм

139

от 100 до 500 вкл.

25

0,01

±(3+n+L/50), где n-число удлинителей, L - наибольшая длина в мм

25; 50; 100; 200

от 100 до 900 вкл.

25; 50; 100; 200; 400

от 100 до 1300 вкл.

25; 50; 100; 200; 400 (2 шт.)

от 100 до 1700 вкл.

25; 50; 100; 200; 400 (3 шт.)

от 100 до 2100 вкл.

25; 50; 100; 200; 400 (4 шт.)

от 40 до 300 вкл.

10; 20; 30; 60; 90; 110; 120; 130

от 100 до 1000 вкл.

25; 50; 75; 150; 225; 300; 350; 400; 425; 450

140

от 1000 до 2000 вкл.

50

0,01

±(7+n+L/50), где n-число удлинителей, L - наибольшая длина в мм

50; 100 (2 шт.); 200; 500

от 1000 до 3000 вкл.

50; 100 (2 шт.); 200; 500; 1000

от 1000 до 4000 вкл.

50; 100 (2 шт.); 200; 500; 1000 (2 шт.)

от 1000 до 5000 вкл.

50; 100 (2 шт.); 200; 500; 1000 (3 шт.)

141

от 25 до 50 вкл.

7

0,01

±(6+n+L/50), где n-число удлинителей, L - наибольшая длина в мм

13 (2 шт.)

от 50 до 200 вкл.

13

50 (3 шт.)

от 50 до 300 вкл.

13

50 (5 шт.)

от 200 до 225 вкл.

25

-

от 200 до 500 вкл.

25

100 (3 шт.)

от 200 до 1000 вкл.

25

100 (8 шт.)

337

от 200 до 1000 вкл.

25

0,001

±(3+n+L/50)*, где n-число удлинителей, L - наибольшая длина в мм

25; 50; 100 (2 шт.); 200; 300

от 200 до 1500 вкл.

25; 50; 100; 200; 300 (3 шт.)

339

от 200 до 1000 вкл.

25

0,001

±(3+n+L/50)*, где n -число удлинителей, L - наибольшая длина в мм

25; 50; 100; 200; 400

от 200 до 2000 вкл.

25; 50; 100;

200 (2 шт.); 400 (3 шт.)

Примечание:

* - без учета дискретности отсчета.

Диапазон рабочих температур, °С Относительная влажность, %

от +5 до +40. не более 80.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта нутромеров типографским способом и на футляр нутромеров методом наклейки.

Комплектность

Наименование

Количество

Нутромер двухточечный серии 337 или серии 339, или серии 133, или серии 137, или серии 139, или серии 140, или серии 141

1 шт.

Удлинители (кроме серии 133)

1 компл.

Футляр

1 шт.

Элемент питания (для серий 337 и 339)

1 шт.

Паспорт

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 31705-13 «Нутромеры двухточечные серий 337, 339, 133, 137, 139, 140, 141. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г. и включенному в комплект поставки нутромеров. Основные средства поверки:

-    прибор универсальный для измерений длины с диапазоном допускаемой абсолютной погрешности не более 0,45 мкм на всем диапазоне измерений;

-    меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Метод измерений приведен в разделе «Порядок работы» паспорта «Нутромеры двухточечные серий 337, 339, 133, 137, 139, 140, 141».

Нормативные и технические документы, устанавливающие требования к нутромерам двухточечным серий 337, 339, 133, 137, 139, 140, 141

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы Mitutoyo Corporation, Япония.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
