Меры твердости эталонные Бринелля МТБ-МЕТ
| Номер в ГРСИ РФ: | 31737-11 |
|---|---|
| Производитель / заявитель: | ООО "Центр физико-механических измерений "МЕТ", г.Москва |
Для воспроизведения твёрдости металлов по шкалам Бринелля. Меры применяются при поверке приборов для измерения твёрдости металлов по методу Бринелля (ГОСТ 9012-59, ГОСТ 8.398-80).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31737-11 |
| Действует | по 15.06.2016 |
| Наименование | Меры твердости эталонные Бринелля |
| Модель | МТБ-МЕТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | edc77060-81df-f374-9520-5db7b52b4cf2 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 9031-75 |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 31737-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 15.06.2016 |
| Номер сертификата | 42886 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2858 от 15.06.11 п.30 |
Производитель / Заявитель
ООО "Центр "МЕТ", РОССИЯ, г.Москва
Россия
124460, Зеленоград, Панфиловский пр-т, д.10, офис 314. Тел. (495) 229-75-26; Почт.адрес 124460, Зеленоград, а/я 117, E-mail: info@tverdomer.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.335-04 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
3294
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2957 (90%) |
| Неуспешных поверок (СИ непригодно) | 337 (10 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
31737-11: Описание типа
2011-31737-11.pdf
|
Скачать | 86.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Меры твёрдости эталонные Бринелля МТБ-МЕТ (далее - меры) предназначены для воспроизведения твёрдости металлов по шкалам Бринелля. Меры применяются при поверке приборов для измерения твёрдости металлов по методу Бринелля (ГОСТ 9012-59, ГОСТ 8.398-80).
Описание
Меры изготавливаются в виде плиток прямоугольной и круглой формы из углеродистой или легированной стали. Меры изготавливаются в модификациях МТБ-МЕТ, МТБ-МЕТ-W. Меры МТБ-МЕТ предназначены для воспроизведения твёрдости по шкалам Бринелля со стальным наконечником. Меры МТБ-МЕТ-W предназначены для воспроизведения твёрдости металлов по шкалам Бринелля с твердосплавным наконечником.

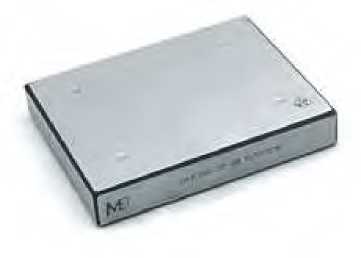

Рис.1. Мера твёрдости эталонная МТБ-МЕТ.
Технические характеристики
Значения чисел твёрдости мер, размах этих значений и пределы допускаемой абсолютной погрешности воспроизведения твёрдости металлов по шкалам в зависимости от нагрузок, применяемых при измерениях, указаны в Таблице 1.
Таблица 1.
|
Уровень твёрдости меры, HB, HBW. |
Нагрузка, Н |
Диаметр шарика, мм |
Размах значений чисел твёрдости, HB |
Пределы допускаемой абсолютной погрешности воспроизведения | ||
|
1 разряд |
2 разряд |
1 разряд |
2 разряд | |||
|
100 ± 25 |
49,04 |
1 |
2,0 |
4,0 |
±2,2 |
±4,5 |
|
98,07 |
1 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
294,2 |
1 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
306,5 |
2,5 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
612,9 |
2,5 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
1226 |
5 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
1839 |
2,5 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
2452 |
5 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
4904 |
10 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
7355 |
5 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
100 ± 25 |
9807 |
10 |
2,0 |
4,0 |
±2,2 |
±4,5 |
|
14711 |
10 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
29421 |
10 |
2,0 |
4,0 |
±2,2 |
±4,5 | |
|
200 ± 50 |
98,07 |
1 |
3,0 |
6,0 |
±3,8 |
±6,4 |
|
294,2 |
1 |
3,0 |
6,0 |
±3,8 |
±6,4 | |
|
612,9 |
2,5 |
3,0 |
6,0 |
±3,8 |
±6,4 | |
|
1839 |
2,5 |
3,0 |
6,0 |
±3,8 |
±6,4 | |
|
2452 |
5 |
3,0 |
6,0 |
±3,8 |
±6,4 | |
|
7355 |
5 |
3,0 |
6,0 |
±3,8 |
±6,4 | |
|
9807 |
10 |
3,0 |
6,0 |
±3,8 |
±6,4 | |
|
14711 |
10 |
3,0 |
6,0 |
±3,8 |
±6,4 | |
|
29421 |
10 |
3,0 |
6,0 |
±3,8 |
±6,4 | |
|
400 ± 50 |
294,2 |
1 |
6,0 |
12,0 |
±6,5 |
±14,0 |
|
1839 |
2,5 |
6,0 |
12,0 |
±6,5 |
±14,0 | |
|
7355 |
5 |
6,0 |
12,0 |
±6,5 |
±14,0 | |
|
29421 |
10 |
6,0 |
12,0 |
±6,5 |
±14,0 | |
|
600 ± 50 |
294,2 |
1 |
9,0 |
18,0 |
±7,0 |
±20,0 |
|
1839 |
2,5 |
9,0 |
18,0 |
±7,0 |
±20,0 | |
|
7355 |
5 |
9,0 |
18,0 |
±7,0 |
±20,0 | |
|
29421 |
10 |
9,0 |
18,0 |
±7,0 |
±20,0 |
Примечание: для меры с уровнем твёрдости 600 ± 50 используется только шкала HBW.
Рабочие условия применения:
температура воздуха, оС от 10 до 35
относительная влажность воздуха, % 65 ± 15
Габаритные размеры, мм:
для нагрузок 29420 Н; 14711 Н; 9807 Н; 7355 Н; 2452 Н;
прямоугольная форма
длина 100 ± 1
ширина 80 ± 1
высота, не менее
прямоугольная форма
длина 120 ± 1
ширина 75 ± 1
высота, не менее
круглая форма
диаметр 100 ± 1
высота, не менее для нагрузок 1839 H; 1226 Н; 612,9 Н; 306,5 Н; 294,2 Н; 98,07 Н; 49,04. прямоугольная форма
длина, мм 60 ± 1
ширина, мм 40 ± 1
высота, мм, не менее 10
Масса, кг, не более: 1,5
Знак утверждения типа
наносится на титульный лист паспорта МТБ-МЕТ-01ПС типографским способом.
Комплектность
Мера твёрдости эталонная Бринелля МТБ-МЕТ -1 шт.
Упаковочная коробка -1 шт.
Паспорт МТБ-МЕТ-01ПС -1 шт.
Поверка
осуществляется по ГОСТ 8.335-2004 ”Меры твёрдости эталонные. Методика поверки”.
Основное поверочное оборудование: компараторы Бринелля (пределы допускаемой погрешности по ГОСТ 8.335-04) и ГЭТ 33-85.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
ГОСТ 9012-59 “Металлы. Метод измерения твёрдости по Бринеллю”.
ГОСТ 9031-75 “Меры твёрдости образцовые. Технические условия”.
ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
