Газоанализаторы углеводородов Fidamat 6

Назначение

Газоанализаторы углеводородов Fidamat 6 предназначены для измерения суммарного содержания углеводородов в воздухе, азоте или инертных газах.

Описание

Газоанализаторы углеводородов Fidamat 6 (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия газоанализаторов - пламенно-ионизационный, заключающийся в измерении ионизационного тока, возникающего между электродами детектора (пламенноионизационный детектор, ПИД) при попадании в водородное пламя углеводородов. Сила ионизационного тока пропорциональна суммарному содержанию углеводородов в анализируемой смеси.

Отбор пробы осуществляется от встроенного побудителя расхода (при его наличии) или принудительно от внешнего источника.

Газоанализаторы, настройка которых проводилась с использованием поверочных газовых смесей состава углеводородный газ - воздух, не могут быть использованы для определения содержания углеводородов в азоте и инертных газах (справедливо и обратное).

Газоанализатор выполнен одноблочным в стандартном корпусе (19" x 4HU), для установки в 19-ти дюймовую стойку.

Газоанализатор в базовой конфигурации имеет шесть релейных выходов (программно конфигурируемых: неисправность, пороги срабатывания сигнализации, управление внешними релейными выходами), два конфигурируемых аналоговых выхода (выбор из 0-20 мА, 2-20 мА, 4-20 мА), цифровой выход RS-485. По дополнительному заказу газоанализатор может комплектоваться конвертерами RS-232, TCP/IP-Ethernet. В состав газоанализатора по дополнительному заказу может входить каталитический фильтр на метан (для измерения суммы углеводородов за вычетом метана).

Результат измерений отображается на жидкокристаллическом дисплее (массовая концентрация углеводородов в мг/м3 или объемная доля углеводородов в пересчете на метан CH4 (C1), пропан C3H8 (C3) или гексан C6H14 (C6) в млн-1).

Степень защиты по ГОСТ 14254-96 - IP20.

Внешний вид газоанализатора приведен на рисунке 1.

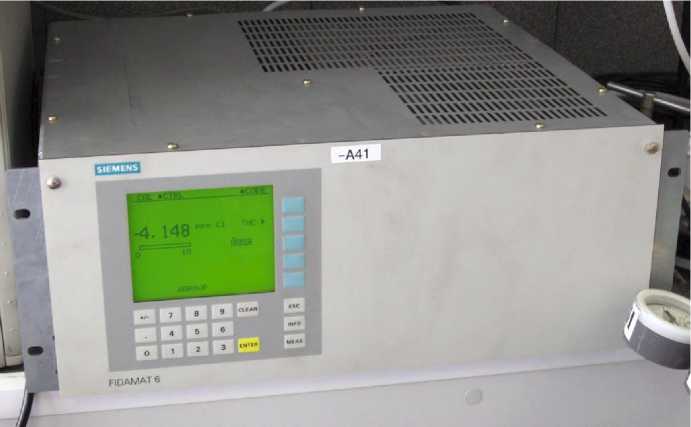

Рисунок 1 - Внешний вид газоанализатора углеводородов Fidamat 6

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения суммарного содержания углеводородов в воздухе, азоте или инертных газах и обеспечивает:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;

- отображение результатов измерений на жидкокристаллическом дисплее;

- формирование выходных аналогового и цифрового сигналов.

- диагностику аппаратной части газоанализатора.

Программное обеспечение газоанализатора идентифицируется путем вывода версии программного обеспечения на дисплей газоанализатора по запросу пользователя через меню программы.

И дентификационные данные программного обеспечения приведены в таблице 1.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-

торов приведены в таблице 2.

Таблица 2

2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности                                                                0,5

3) Предел допускаемого времени установления показаний Т0,9Д с,                  10

4) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности                                                                0,5

5) Пределы допускаемой дополнительной погрешности от влияния изменения давления анализируемой среды в рабочих условиях эксплуатации на каждые 5 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности                                                                             0,5

6) Время прогрева, ч, не более

7) Электропитание осуществляется от сети переменного тока в диапазоне напряжении от 100 до 120 В или от 200 до 240 В.

8) Потребляемая электрическая мощность, В •А, не более

- в режиме прогрева

- в установившемся режиме

9) Габаритные размеры, мм, не более

- высота

- ширина

- длина

10) Масса, кг, не более

11) Средняя наработка на отказ, ч                                             25 000

12) Средний срок службы газоанализаторов, лет

Условия эксплуатации:

- диапазон температуры окружающей среды, oC                                 от 5 до 45

- диапазон температуры анализируемой среды, oC                              от 0 до 200

- относительная влажность окружающей и анализируемой среды, %                  до 90

- диапазон атмосферного давления, кПа                                      от 84 до 106,7

- диапазон расхода анализируемой среды, дм3/мин                              от 0,3 до 1,0

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на лицевой панели газоанализатора.

Комплектность

Комплект поставки газоанализатора приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 242-1251-2011 «Газоанализаторы углеводородов

Fidamat 6. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22 ноября 2011 г.

Основные средства поверки:

- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

- стандартные образцы газовых смесей состава пропан - воздух (номера по реестру ГСО-ПГС №№ 9218-2008, 3969-87, 3970-87), по ТУ 6-16-2956-92 (с изм. №№ 1..7) в баллонах под давлением;

- генератор ГГС-03-03 по ШДЕК.418319.001 ТУ по ИБЯЛ.418319.013.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы углеводородов Fidamat 6. Руководство по эксплуатации - A5E00221703-01», 2004 г.

Лист № 4

всего листов 4

Нормативные документы

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4 Техническая документация фирмы "Siemens AG".

Рекомендации к применению

при выполнении работ по обеспечению безопасных условий и охраны труда.
