Пирометры оптоволоконные ПД-7
| Номер в ГРСИ РФ: | 31893-06 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | ОАО "НПП "Эталон", г.Омск |
Для бесконтактного измерения температуры объектов в диапазоне 300...2500 °С, для измерения и контроля температуры объектов по их собственному излучению в различных отраслях промышленности, а также при проведении научных исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31893-06 |
| Действует | по 16.06.2031 |
| Наименование | Пирометры оптоволоконные |
| Модель | ПД-7 |
| Приказы |
№637 от
02.04.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 90339935-33a0-d7d2-5348-1469671218c9 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-050-02566540-2005 |
| Класс СИ | 32.02 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.07.2011 |
| Номер сертификата | 24185 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 08 от 08.06.06 п.12 |
Производитель / Заявитель
АО «НПП «Эталон», РОССИЯ, 644009, г. Омск, ул. Лермонтова, д. 175
Россия
644009, ул.Лермонтова, 175, тел. (381-2) 33 8400, факс 33 7882, E-mail: fgup@omsketalon.ru, etalon@omskelecom.ru
Поверка
| Методика поверки / информация о поверке |
МП 2412-0008-2006 Пирометры оптоволоконные ПД-7. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 274 (98%) |
| Неуспешных поверок (СИ непригодно) | 5 (2 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
31893-06: Описание типа
2016-31893-06.pdf
|
Скачать | 150.6 КБ | |
|
31893-06: Методика поверки
2021-mp31893-06.pdf
Файл устарел
|
Скачать | 166.6 КБ | |
|
31893-06: Методика поверки
МП 2412-0008-2006
2026-mp31893-06.pdf
|
Скачать | 239.9 КБ |
Описание типа
Назначение

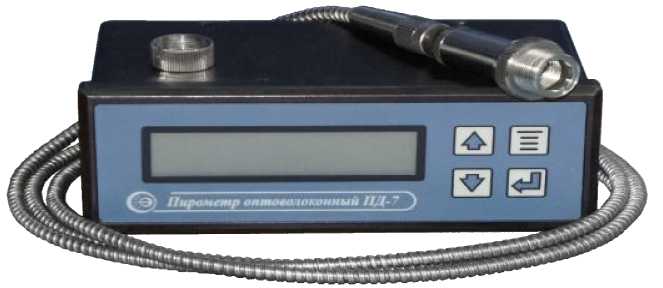

Пирометры оптоволоконные ПД-7 (далее - пирометры) предназначены для бесконтактного измерения температуры объектов в диапазоне от 300 °C до 2500 °C.
Описание
Принцип действия пирометров оптоволоконных ПД-7 основан на измерении энергетической яркости части инфракрасного излучения от исследуемого объекта, прошедшего через оптическую систему пирометра и с использованием оптоволоконного кабеля направленного на приемник излучения, где происходит его поглощение. Затем сигнал преобразуются внутренней микропроцессорной системой в цифровую форму, и значение температуры отображается на жидкокристаллическом дисплее. С помощью внутренней процессорной системы возможна обработка полученного результата измерения. Реализованы стандартные аналоговые выходы 4-20 мА, 0-20 мА, 0-5 мА. Предусмотрена возможность двусторонней связи с персональным компьютером.
Выпускаются два основных исполнения ПД-7-01 и ПД-7-02 различающиеся диапазоном измерений температуры.
п.1

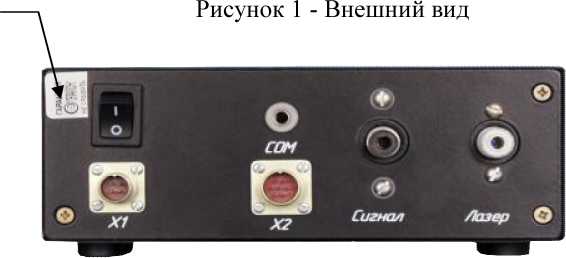

Рисунок 2 - Схема пломбирования пирометров
п.1 - место установки пломбы для защиты от несанкционированного доступа.
Программное обеспечение
Пирометр функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также формирования выходного унифицированного сигнала, эквивалентного измеренной температуре.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Сервисное ПО «Piro Visual»: PiroVisual.exe |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
MD5 (RFC1321): 9e941b8781d435cf2121ce58d4d52cc9* |
* для версии 1.1
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от 300 до 2500 |
|
Пределы допускаемой основной приведенной погрешности измерений температуры, % |
±0,5 |
|
Показатель визирования |
1:150 |
|
Время установления рабочего режима, с |
300 |
|
Время установления показаний, с |
0,08 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне от 5 до 50 °С, в долях от основной погрешности |
1,0 |
|
Г абаритные размеры, мм, не более - оптической головки диаметр х длина - блока электроники длина х высота х ширина |
24 х 70 160 х 68 х 96,3 |
|
Масса, кг, не более оптической головки блока электроники |
0,1 0,65 |
|
Напряжение питания постоянным током, В |
18±0,5 |
|
Потребляемая мощность, не более, В^А |
9 |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С - оптической головки - блока электроники Диапазон влажности окружающего воздуха, % |
от минус 20 до плюс 150 от 5 до 50 от 10 до 85 |
|
Условия хранения и транспортировки: Диапазон температуры окружающего воздуха, °С Диапазон влажности окружающего воздуха, % |
от минус 20 до плюс 50 от 10 до 85 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Срок службы, лет, не менее |
7 |
|
Примечание: По требованию заказчика могут поставляться следующие исполнения: ПД-7-01 - диапазон измерений температуры от 300 до 1000 °С ПД-7-02 - диапазон измерений температуры от 500 до 2500 °С | |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографическим способом и на корпус электронного блока в виде наклейки.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Пирометр оптоволоконный ПД-7 |
1 шт. |
|
Набор кабелей |
1 компл. |
|
Кронштейн ДДШ6.133.051 |
1 шт. |
|
Блок питания* |
1 шт. |
|
Паспорт на блок питания* |
1 экз. |
|
Программное обеспечение (CD-диск) |
1 компл. |
|
Руководство по эксплуатации ДДШ2.820.014 РЭ |
1 экз. |
|
Паспорт ДДШ2.820.014 ПС |
1 экз. |
|
Методика поверки МП 2412- 0008-2006 |
1 экз. |
* -поставляется по отдельному заказу
Поверка
осуществляется по документу МП 2412- 0008-2006 «Пирометры оптоволоконные ПД-7. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д. И. Менделеева» в январе 2006 г.
Эталоны, применяемые при поверке:
- рабочие эталоны 1-го разряда - эталонные излучатели «черное тело» в соответствии с ГОСТ 8.558-2009;
- многофункциональный калибратор TRX-IIR в режиме измерений силы постоянного тока диапазон от 0 до 52 мА, погрешность ±(0,01 % от показаний + 0,01 % от диапазона), регистрационный номер 42789-09;
- установка для определения показателя визирования по МИ 1200-86.
Знак поверки наносится на свидетельство о поверки.
Сведения о методах измерений
приведены в руководстве по эксплуатации ДДШ 2.820.014 РЭ «Пирометр оптоволоконный ПД-7».
Нормативные документы
1 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2 ГОСТ 28243-96 «Пирометры. Общие технические требования».
3 ТУ 4211-050-02566540-2005 «Пирометр оптоволоконный ПД-7».
