Термометры жидкостные стеклянные точные P-L
| Номер в ГРСИ РФ: | 32021-06 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Фирма "Petrotech Analytical Corp. Ltd.", Великобритания |
|
32021-06: Описание типа
2016-32021-06.pdf
|
Скачать | 116.2 КБ |
Для точного измерения температуры методом погружения в среду в диапазоне температур -58...250 °С, область применения: нефтеперерабатывающая, нефтехимическая промышленность, пищевая промышленность, топливно-энергетический комплекс.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32021-06 |
| Действует | по 30.12.2021 |
| Наименование | Термометры жидкостные стеклянные точные |
| Модель | P-L |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | aae8f708-a476-4fb3-f5f2-b9a3b76c5535 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 20.02.2017 |
| Номер сертификата | 24405 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 99 от 20.02.12 п.0409 от 29.06.06 п.11 |
Производитель / Заявитель
Фирма "Petrotech Analytical Corp. Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
HiPoint Thomas Street, Taunton Somerset TA2 6HB UK факс +44 20 7504 3532
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.279-78 |
| Межповерочный интервал / Периодичность поверки |
4 года
для термометров, наполненных ртутью
2 года
для остальных
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 213 (94%) |
| Неуспешных поверок (СИ непригодно) | 14 (6 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
32021-06: Описание типа
2016-32021-06.pdf
|
Скачать | 116.2 КБ |
Описание типа
Назначение
Термометры жидкостные стеклянные точные P-L (далее - термометры P-L) предназначены для точного измерения температуры методом погружения в среду в диапазоне температур от -58 °С до 250 °С.
Описание
Принцип действия термометров основан на видимом изменении объема жидкости в стекле при изменении температуры окружающей термометр среды. Термометры P-L выполнены либо в виде капиллярной трубки с резервуаром, заполненным термометрической жидкостью, и стеклянной оболочки с вмонтированной внутри шкалой - термометры с вложенной шкалой, либо в виде толстостенной капиллярной трубки с приваренным резервуаром в нижней части и шкалой, нанесенной на поверхность трубки - палочные термометры. Термометры с вложенной шкалой имеют диаметр от 8 до 10 мм, палочные - от 6 до 9 мм.
В качестве термометрических жидкостей в термометрах P- L применяются ртуть, ртутно - таллиевая амальгама, пентан, толуол, экологически безопасные специальные жидкости голубого, красного и зеленого цветов. По специальному заказу ртутные термометры для температур до 150°С могут поставляться в герметичной защитной фторопластовой прозрачной оболочке. Термометры одного исполнения могут различаться цветом эмали шкалы, нали-чием/отсутствием капиллярной линзы на передней поверхности шкальной пластины, видом термометрической жидкости.

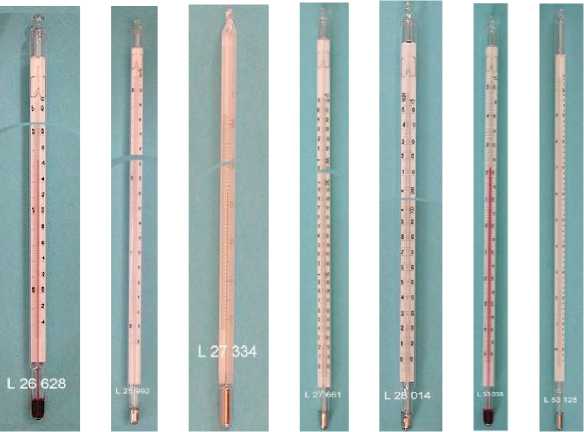

Рисунок 1— Внешний вид термометров P-L
Основные метрологические характеристики
Таблица 1.
|
Обозначение исполнения |
№№ термометров по каталогу фирмы |
Диапазон измерений, °С |
Цена деления, ° С |
Длина, мм |
|
P- L25 |
996 |
-20.50 |
0,1 |
450 |
|
902 |
-10.50 |
1 |
250 | |
|
922 |
-10.50 |
0,5 |
220 | |
|
944 |
-5...50 |
0,2 |
350 | |
|
990 |
-10.30 |
0,1 |
300 | |
|
994 |
-10.50 |
0,1 |
420 | |
|
992 |
0.50 |
0,1 |
420 | |
|
998 |
0.60 |
0,1 |
420 | |
|
950 |
-25.100 |
0,2 |
450 | |
|
948 |
-5.100 |
0,2 |
420 | |
|
902 |
-10.100 |
1 |
305 | |
|
924 |
-10.100 |
0,5 |
270 | |
|
904 |
-10.150 |
1 |
305 | |
|
926 |
-10.150 |
0,5 |
350 | |
|
952 |
-5.150 |
0,2 |
480 | |
|
906 |
-10.200 |
1 |
300 | |
|
930 |
-10.200 |
0,5 |
420 | |
|
908 |
-10.250 |
1 |
350 | |
|
954 |
-5.200 |
0,2 |
550 | |
|
P-L26 |
000 |
-10.60 |
0,1 |
450 |
|
004 |
0.100 |
0,1 |
550 | |
|
006 |
-10.100 |
0,1 |
600 | |
|
012 |
50.150 |
0,1 |
550 | |
|
466 |
-10.30 |
0,1 |
300 | |
|
468,632 |
0.50 |
0,1 |
420 | |
|
472,634 |
-10.50 |
0,1 |
420 | |
|
478 |
0.60 |
0,1 |
420 | |
|
484,642 |
0.100 |
0,1 |
550 | |
|
486 |
-10..100 |
0,1 |
600 | |
|
446 |
-25.50 |
0,2 |
350 | |
|
444,628 |
-5.50 |
0,2 |
350 | |
|
450,630 |
-5.100 |
0,2 |
420 | |
|
454 |
-5.200 |
0,2 |
550 | |
|
424,618 |
-10.50 |
0,5 |
220 | |
|
426,620 |
-10.100 |
0,5 |
270 | |
|
428 |
-10.150 |
0,5 |
350 | |
|
432 |
-10.250 |
0,5 |
420 | |
|
400 |
-10.50 |
1 |
250 | |
|
402,608 |
-10.100 |
1 |
305 | |
|
404,610 |
-10.150 |
1 |
305 | |
|
408 |
-10.250 |
1 |
350 | |
|
612 |
-10.200 |
1 |
300 |
|
Обозначение исполнения |
№№ термометров по каталогу фирмы |
Диапазон измерений, °С |
Цена деления, ° С |
Длина, мм |
|
P-L27 |
378,576,723,905 |
-10.50 |
0,1 |
420 |
|
374,574,721,903 |
0.50 |
0,1 |
420 | |
|
382,725,907 |
0.100 |
0,1 |
550 | |
|
354,570,703 |
-5.50 |
0,2 |
350 | |
|
885 |
0.100 |
0,2 |
420 | |
|
358,572,705 |
-5.100 |
0,2 |
420 | |
|
360,707,887 |
-5.150 |
0,2 |
480 | |
|
362,709,889 |
-5.200 |
0,2 |
550 | |
|
683 |
-10.50 |
0,5 |
220 | |
|
334,568,685 |
-10.100 |
0,5 |
300 | |
|
863 |
0.100 |
0,5 |
270 | |
|
336,687 |
-10.150 |
0,5 |
350 | |
|
689 |
-10.200 |
0,5 |
400 | |
|
340,691 |
-10.250 |
0,5 |
420 | |
|
651 |
-10.50 |
1 |
250 | |
|
302,550,653 |
-10.100 |
1 |
305 | |
|
304,552,655 |
-10.150 |
1 |
305 | |
|
657 |
-10.200 |
1 |
350 | |
|
306,659 |
-10.250 |
1 |
350 | |
|
741 |
0.100 |
1 |
305 | |
|
745 |
0.250 |
1 |
350 | |
|
P-L28 |
074 |
-10.50 |
0,1 |
420 |
|
072 |
0.50 |
0,1 |
420 | |
|
078 |
0.100 |
0,1 |
550 | |
|
054 |
0.50 |
0,2 |
350 | |
|
046 |
0.100 |
0,2 |
420 | |
|
058 |
-5.150 |
0,2 |
480 | |
|
060 |
-5.200 |
0,2 |
550 | |
|
034 |
0.50 |
0,5 |
220 | |
|
036 |
0.100 |
0,5 |
270 | |
|
006 |
-10.50 |
1 |
250 | |
|
008 |
0.100 |
1 |
305 | |
|
010 |
0.150 |
1 |
350 | |
|
014 |
0.250 |
1 |
380 |
Таблица 2. Термометры для низкотемпературных измерений.
|
Обозначение исполнения |
№№ термометров по каталогу фирмы |
Диапазон измерений, °С |
Цена деления, ° С |
Длина, мм |
|
P-L33 |
000,103,206 |
-38.50 |
1 |
220 |
|
004 |
-50.50 |
1 |
300 | |
|
034 |
-58.30 |
0,5 |
300 | |
|
032,123 |
-30.50 |
0,5 |
220 | |
|
208 |
-38.50 |
0,5 |
220 | |
|
038 |
-50.50 |
0,5 |
300 | |
|
056 |
-58.30 |
0,2 |
400 | |
|
052,212 |
-38.50 |
0,2 |
400 | |
|
058 |
-50.50 |
0,2 |
450 | |
|
076,179 |
-58.30 |
0,1 |
550 |
|
Обозначение исполнения |
№№ термометров по каталогу фирмы |
Диапазон измерений, °С |
Цена деления, ° С |
Длина, мм |
|
P-L33 |
068 |
-38.20 |
0,1 |
400 |
|
074,214 |
-38.50 |
0,1 |
550 | |
|
070,171 |
-30.30 |
0,1 |
420 | |
|
078 |
-50.50 |
0,1 |
580 | |
|
P-L34 |
002 |
-38.50 |
1 |
220 |
|
004 |
-50.50 |
1 |
300 | |
|
022 |
-38.50 |
0,5 |
220 | |
|
030 |
-50.50 |
0,5 |
300 | |
|
044 |
-38.50 |
0,2 |
400 | |
|
064 |
-38.50 |
0,1 |
550 | |
|
068 |
-58.30 |
0,1 |
550 | |
|
070 |
-50.50 |
0,1 |
580 |
Таблица 3. Термометры прямые с удлиненной нижней частью.
|
Обозначение исполнения |
№№ термометров по каталогу фирмы |
Диапазон измерений, °С |
Цена деления, °С |
Длина, мм (верх/низ) |
|
P-L36 |
000 |
-58.30 |
0,1 |
500/100 |
|
020,817 |
-38.50 |
0,1 |
500/100 | |
|
030 |
-50.50 |
0,1 |
500/150 | |
|
040,050, 831,044,054 |
-10.50 |
0,1 |
350/100 350/200 | |
|
070,080 074,084,845 |
0.100 |
0,1 |
520/100 520/200 | |
|
102,857 |
-5.100 |
0,2 |
350/100 | |
|
122 |
-5.150 |
0,2 |
450/100 | |
|
146 |
-5.200 |
0,2 |
520/100 | |
|
252,268 |
-10.110 |
0,5 |
260/150 | |
|
712 724 716,973 |
-35.50 |
1 |
275/100 275/150 275/200 | |
|
732,744 736,748,975 |
-20.150 |
1 |
275/100 275/200 | |
|
752,764 756,768,983 760 |
-20.250 |
1 |
275/100 275/200 275/300 |
В таблице 4 приведены пределы допускаемых погрешностей термометров P-L в зависимости от диапазонов, цены деления шкалы и вида термометрической жидкости.
Таблица 4
|
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности термометра при цене деления шкалы, °С | |||
|
0,1 |
0,2 |
0,5 |
1 | |
|
От -58 до -10 |
±0,3 |
±0,4 |
±0,5(±1) |
±1(±2) |
|
От -10 до 110 |
±0,2 |
±0,3 |
±0,5(±1) |
±1(±2) |
|
От 110 до 210 |
- |
±0,4 |
±0,5 |
±1(±3) |
|
От 110 до 250 |
- |
- |
±1 |
±2 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта.
Комплектность
|
Термометр Р-L |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковочный футляр |
1 шт. |
|
МП |
1 экз. |
Поверка
осуществляется по ГОСТ 8.279-78 «Термометры стеклянные жидкостные рабочие. Методы и средства поверки».
Сведения о методах измерений
Методика измерений изложена в паспорте.
Нормативные документы
P-L
1. ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний»
2. ГОСТ 13646-68 «Термометры стеклянные ртутные для точных измерений. Технические условия»
3. Техническая документация изготовителя
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
