Преобразователи измерительные ПТПЗ
| Номер в ГРСИ РФ: | 32090-08 |
|---|---|
| Производитель / заявитель: | ЗАО "Электротехническая компания", г.Москва |
|
32090-08: Описание типа
2013-32090-08.pdf
|
Скачать | 173.6 КБ |
Для преобразования величины электрического сопротивления термопреобразователей сопротивления (ТС) по ГОСТ 6651-94 в унифицированный выходной сигнал постоянного тока (4-20)мА, для измерения температуры (в комплекте с ТС) в системах автоматического регулирования и управления технологическими процессами в различных отраслях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32090-08 |
| Действует | по 15.02.2018 |
| Наименование | Преобразователи измерительные |
| Модель | ПТПЗ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3ce9f213-cd87-96dc-37a1-3970516622c1 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4054-001-40055471-2006 |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 15.02.2013 продлен срок свидетельстваВзамен № 32090-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 15.02.2018 |
| Номер сертификата | 30567 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 130 п. 08 от 15.02.201302 от 31.01.08 п.337 |
Производитель / Заявитель
ЗАО "Электротехническая компания", РОССИЯ, г.Москва
Россия
127994, ул.Новослободская д.14/19 стр.5 тел. 954-49-58 (111396, ул.Фрязевская, 10, корп.2, тел. 302-38-88, факс 302-39-88, юр.адрес-101472, Вадковский пер., 3а). Тел.132-81-58 (ул.Вавилова, 38, к.3), www.eltecom.ru, E-mail: eltecom@eltecom.ru, adler41@mai
Поверка
| Методика поверки / информация о поверке | МП 4054-001-40055471-2007 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
32090-08: Описание типа
2013-32090-08.pdf
|
Скачать | 173.6 КБ |
Описание типа
Назначение
Преобразователи измерительные ПТПЗ предназначены для измерений величин электрического сопротивления термопреобразователей сопротивления и преобразования их в унифицированный выходной сигнал постоянного тока 4-20 мА.
Описание
Принцип действия
От термопреобразователя сопротивления на вход подается сигнал электрического сопротивления, пропорциональный измеряемой температуре, который преобразуются в преобразователе измерительном ПТПЗ в сигнал постоянного тока.

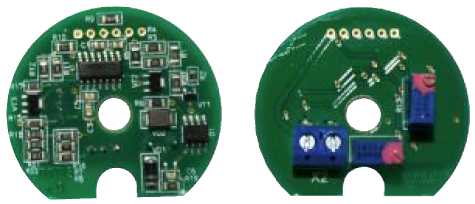

Преобразователи измерительные ПТПЗ выполнены либо в виде модуля, устанавливаемого в головку корпуса термопреобразователя (рисунок 1), либо в отдельном пластмассовом корпусе цилиндрической формы (рисунок 2).
Рисунок 1
Рисунок 2
Модуль состоит из стабилизатора напряжения, термометрического моста и элементов, обеспечивающих линейность преобразования сопротивления в значение тока.
Преобразователи измерительные ПТПЗ имеют вход для подключения термопреобразователя сопротивления по двухпроводной схеме и токовый выход 4-20 мА.
Технические характеристики
Метрологические и технические характеристики преобразователей измерительных
ПТПЗ приведены в таблице 1.
Таблица 1
|
Характеристика | ||
|
Источник входного сигнала |
Термопреобразователи сопротивления 50 М по ГОСТ 6651-2009 | |
|
Диапазон измеряемых температур, °С |
от - 50 до + 150 | |
|
Диапазон изменения входного сигнала, Ом |
от 39,23 до 82,1 | |
|
Диапазон изменения выходного сигнала, мА |
от 4 до 20 | |
|
Класс точности |
0,5 |
0,2 |
|
Пределы допускаемой приведенной погрешности преобразования в зависимости от класса точности, % |
± 0,5 |
± 0,2 |
|
Сопротивление нагрузки, кОм, не более |
0,5 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, - относительная влажность воздуха, % - атмосферное давление, кПа |
от - 40 до + 50 от 30 до 80 от 84 до 106,7 | |
|
Параметры электропитания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более |
24 ± 2 0,8 |
|
Габаритные размеры, мм, не более: модуля корпуса |
Диаметр 63 Диаметр 71, высота 45 |
|
Масса в корпусе, кг, не более |
0,15 |
|
Время установления выходного сигнала, с, не более |
30 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта и на наклейку на корпусе преобразователей измерительных ПТПЗ.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во, шт. |
Примечание |
|
Преобразователи измерительные ПТПЗ |
1 | |
|
Паспорт ПС 4054-001-40055471-2006 |
1 | |
|
Методика поверки МП 4054-001-40055471-2007 |
1 |
По заказу или на партию из 10 шт. |
Поверка
осуществляется по МП 4054-001-40055471-2007 «Рекомендация. ГСИ. Преобразователь измерительный ПТПЗ. Методика поверки», утверждённой ГЦИ СИ ФГУ «Ростест-Москва» в 2007г.
Основные средства поверки приведены в таблице 4.
Таблица 4
|
Наименование средств измерений и оборудования |
Характеристики |
|
Мера электрического сопротивления постоянного тока многозначная Р3026 |
Диапазон от 0,1 до 111111,1 Ом, КТ 0,005/1,5-10-6 |
|
Система поверки термопреобразователей автоматизированная АСПТ |
Диапазон от 0 до 30 мА, Ai = ± (10-4-I + 1) мкА |
|
Источник питания постоянного тока Б5-48 |
Диапазон напряжений от 0 до 50 В |
Сведения о методах измерений
Сведения о методах измерений содержатся в паспорте ПС 4054-001-40055471-2006 «ПТПЗ. Преобразователь измерительный».
Нормативные документы
1 ТУ 4054-001-40055471-2006 «Преобразователь измерительный ПТПЗ. Технические условия».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 13384-93 «Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний».
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
