Тестеры оптические с ваттметрами, источниками, аттенюаторами Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы)
| Номер в ГРСИ РФ: | 32093-06 |
|---|---|
| Категория: | Ваттметры |
| Производитель / заявитель: | Фирма "JDSU Deutschland GmbH", Германия |
Для измерения оптической мощности и затухания и внесения заданного затухания в оптических волокнах и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи, соответствуют рангу рабочего средства измерений средней мощности согласно поверочной схеме ГОСТ 8.585-2005, область применения: измерение характеристик (мощность, затухание) различных волоконно-оптических устройств в сетях связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32093-06 |
| Действует | по 16.01.2023 |
| Наименование | Тестеры оптические с ваттметрами, источниками, аттенюаторами |
| Модель | Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7feed1a7-22a7-37f9-5afe-4948fa8ca618 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 37 |
| Год регистрации | 2007 |
| Страна-производитель | Германия |
| Примечание | 13.03.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 13.03.2018 |
| Номер сертификата | 24420/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 243 п. 01 от 13.03.201309 от 26.07.07 п.361 |
Производитель / Заявитель
Фирма "Viavi Solutions Deutschland GmbH", Германия (срок свидетельства: 16.01.2023); Компания "JDSU Deutschland GmbH", (JDSU), Германия (срок свидетельства: 13.03.2018)
Германия
Postfach 1262, 72795 Eningen u.A., Miihleweg 5, 72800 Eningen u.A., Germany
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.720-2010, Р 50.2.070-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4535
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4513 (100%) |
| Неуспешных поверок (СИ непригодно) | 22 (0 %) |
| Актуальность информации | 16.11.2025 |
Поверители
Скачать
|
32093-06: Описание типа
2018-32093-06.pdf
|
Скачать | 247.9 КБ | |
|
32093-06: Методика поверки
2022-mp32093-06-1.pdf
|
Скачать | 75.5 КБ |
Описание типа
Назначение
Тестеры оптические с ваттметрами OLP-55, источниками OLS-55/56, аттенюаторами OLA-54/55 серии Smart 55 (далее по тексту - тестеры) предназначены для измерений
оптической мощности и затухания в оптических кабелях и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.
Описание
В состав тестера входят три устройства, каждое из которых может функционировать самостоятельно: ваттметр оптический OLP-55, источник оптического излучения OLS-55/56 и аттенюатор оптический Ola-54/55.
Принцип действия ваттметра оптического основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения.
Принцип действия аттенюатора основан на ослаблении оптического сигнала с помощью нейтрального фильтра.
В тестерах имеются жидкокристаллический дисплей для отображения измерительной информации и кнопки для управления режимами работы.

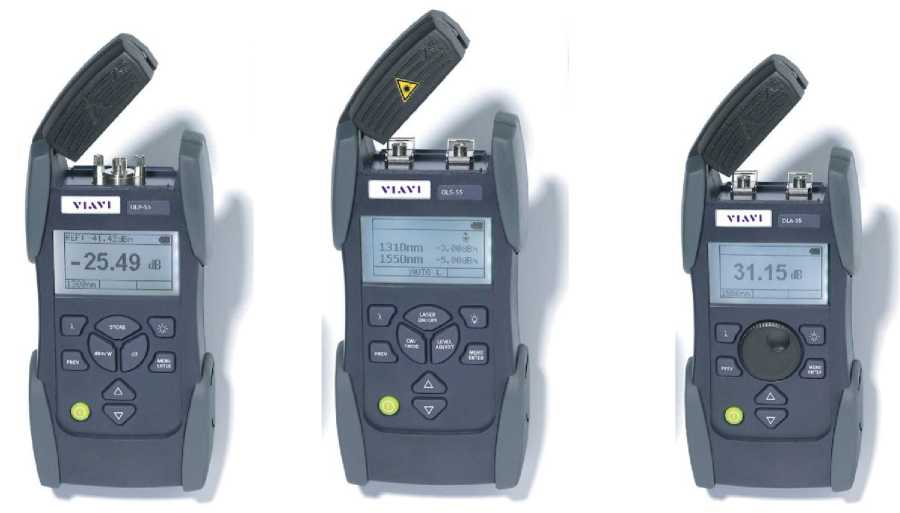

Общий вид тестеров, места нанесения знака утверждения типа и пломбировки представлены на рисунках 1 и 2.
Ваттметр оптический OLP-55
Источник оптического излучения OLS-55/56
Аттенюатор оптический OLA-54/55
Рисунок 1 - Вид лицевой панели
Место нанесения знака утверждения типа
Место пломбировки
Рисунок 2 - Вид задней панели
Программное обеспечение
Ваттметры, источники излучения и аттенюаторы из состава тестера функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, задания условий измерения и сохранения результатов измерений в памяти прибора.
Для защиты от несанкционированного доступа корпуса тестеров пломбируются. Пломбируется гнездо левого верхнего винта крепления передней и задней панелей прибора, если смотреть со стороны задней панели.
Идентификационные данные программы микроконтроллера каждого из устройств тестера приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
OLP55 |
OLS55/56 |
OLA54/55 |
|
Номер версии (идентификационный номер) ПО |
03.50 и выше |
03.50 и выше |
03.31 и выше |
|
Цифровой идентификатор ПО |
3FECFA84 |
AC445233 |
CC430688 |
|
Алгоритм вычисления цифрового идентификатора |
md5 | ||
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части прибора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики ваттметра оптического OLP-55
|
Наименование характеристики |
Значение характеристики для исполнений ваттметра оптического | |||
|
2277/01 |
2277/02 |
2277/03 |
2277/04 | |
|
Диапазон длин волн исследуемого излучения, нм |
от 780 до 1650 | |||
|
Длины волн калибровки, нм |
850, 1310, 1550, 1625 | |||
|
Диапазон измеренийуровня оптической мощности (Р), дБм |
от -60 до 18 |
от -70 до 11 |
от -47 до 26 |
от -47 до 30 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ |
Л 4- J \ *4* | |||
* где W - численное значение оптической мощности в нВт: W=100,1*p+6, а значения А и В приведены в таблице 3.
Таблица 3 - Коффициенты для расчета предела допускаемой относительной погрешности измерений уровня средней мощности
|
Значения для длин волн, нм |
Исполнения ваттметра оптического OLP-55 | |||||||
|
2277/01 |
2277/02 |
2277/03 |
2277/04 | |||||
|
А |
В |
А |
В |
А |
В |
А |
В | |
|
850 |
0,25 |
0,8 |
0,3 |
0,15 |
0,33 |
25 |
0,33 |
25 |
|
1300, 1310 |
0,2 |
0,2 |
0,2 |
0,02 |
0,25 |
4 |
0,25 |
4 |
|
1550 |
0,4 |
0,2 |
0,2 |
0,02 |
0,25 |
4 |
0,25 |
4 |
|
1625 |
0,6 |
0,6 |
0,4 |
0,02 |
0,5 |
4 |
0,5 |
4 |
Таблица 4 - Метрологические характеристики источника оптического излучения OLS-55/56
|
Наименование характеристики |
Значение характеристики для исполнений источника оптического излучения | |||
|
OLS-55 |
OLS-56 | |||
|
01 |
02 |
одномодовый канал |
многомодовый канал | |
|
Длины волн излучения, нм |
1310±20 1550±20 |
1310±20 1550±20 1625±20 |
1310±20 1550±20 |
850±20 1300±20 |
|
Уровень мощности излучения в непрерывном режиме, регулируемый в диапазоне, дБм |
от -7 до 0 | |||
|
Нестабильность уровня мощности излучения за 15 минут, дБ, не более |
0,02 | |||
Таблица 5 - Метрологические характеристики аттенюатора оптического OLA-54/55
|
Наименование характеристики |
Значение характеристик и для исполнений аттенюатора оптического | |
|
OLA-54 |
OLA-55 | |
|
Тип оптического волокна |
многомодовое |
одномодовое |
|
Диапазон устанавливаемых значений длин волн, нм |
от 750 до 1350 |
от 1260 до 1650 |
|
Длины волн калибровки, нм |
850, 1300 |
1310, 1550, 1625 |
|
Диапазон регулировки ослабления, дБ |
от 2,5 до 60 |
от 2 до 60 |
|
Собственные потери, дБ, не более |
2,5 |
2 |
|
Пределы допускаемой абсолютной погрешности установки ослабления |
- |
±0,8 |
|
Повторяемость установки ослабления |
0,1 |
0,1 |
Таблица 6 - Технические характеристики тестеров
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока частотой 50 Гц, В |
220±22 |
|
Рабочие условия эксплуатации тестера: - температура окружающей среды, °С - относительная влажность воздуха при +30 °С, %, не более - атмосферное давление, кПа |
от -10 до 40 95 от 84 до 106,7 |
|
Г абаритные размеры (высота х ширина х длина), мм, не более |
95x60x195 |
|
Масса, кг, не более |
0,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом штемпелевания и на корпус тестеров методом наклеивания.
Комплектность
Таблица 7 - Комплектность тестеров
|
Наименование |
Обозначение |
Кол-во |
|
Тестер оптический с ваттметром OLP-55, источником OLS-55/56, аттенюатором OLA-54/55 серии Smart 55 |
- |
1шт. |
|
Комплект принадлежностей |
- |
1шт. |
|
Руководство по эксплуатации |
- |
1экз. |
Поверка
осуществляется по документам ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки» и Р 50.2.070-2009 «Государственная система обеспечения единства измерений. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
Рабочий эталон по ГОСТ 8.585-2013 (рег. № 32837-06).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки
Р 50.2.070-2009 ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки.
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины для волоконно-оптических систем связи и передачи информации
