Счетчики-расходомеры воды ГЕОСТАР-СРВУ-102
| Номер в ГРСИ РФ: | 32113-06 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "СТК ГЕОСТАР", г.Набережные Челны, Республика Татарстан |
Для измерения объема и расхода воды, поступающей из скважины или в скважину (нагнетательная скважина), а также для исследований трубопроводов, эксплуатационных и нагнетательных скважин, с целью контроля расхода воды по системе телеметрии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32113-06 |
| Действует | по 11.05.2029 |
| Наименование | Счетчики-расходомеры воды |
| Модель | ГЕОСТАР-СРВУ-102 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d6a822e5-b131-3018-0800-79ec860a468d |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4213-102-13970421-06 |
| Класс СИ | 29.01.03.01 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | 26.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 26.06.2018 |
| Номер сертификата | 24458 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 649 п. 09 от 26.06.201309 от 29.06.06 п.106 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Системы ТК ГЕОСТАР" (ООО "СТК ГЕОСТАР"), Республики Татарстан, г. Набережные Челны
Россия
423822, пр.Чулман, д.37 тел./факс (8552) 399-222, 399-333
Поверка
| Методика поверки / информация о поверке | МП 32113-06 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 288 (98%) |
| Неуспешных поверок (СИ непригодно) | 6 (2 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
32113-06: Описание типа
2018-32113-06.pdf
|
Скачать | 145.9 КБ | |
|
32113-06: Методика поверки
2023-mp32113-06.pdf
|
Скачать | 94.7 КБ |
Описание типа
Назначение
Счетчики-расходомеры воды ГЕОСТАР-СРВУ-102 предназначены для измерения объема и расхода воды, поступающей из скважины или в скважину (нагнетательная скважина), а также для исследований трубопроводов, эксплуатационных и нагнетательных скважин, с целью контроля расхода воды по системе телеметрии.
Описание
Принцип действия заключается в том, что при протекании жидкости через проточную часть преобразователя расхода за телом обтекания образуются пульсации давления, улавливаемые пъезоэлектрическими ультразвуковыми преобразователями пульсаций давления, расположенными в корпусе за телом обтекания по направлению движения жидкости. Частота этих пульсаций, измеренная электронной схемой пропорциональна скорости (объемному расходу) потока жидкости в проточной части преобразователя расхода.
Электронная схема осуществляет управление ультразвуковыми преобразователями, обработку их сигналов, детектирование, масштабирование, цифровую фильтрацию и формирование выходных сигналов в виде последовательности весовых импульсов длительностью 4 мс и ценой импульса 0,001 м3.
Преобразователь расхода (ПР-25, ПР-25А, ПР-50, ПР-200) преобразует объемный расход воды, протекающей в трубопроводе, в последовательность электрических импульсов и передает на вторичный преобразователь ГС-СВУ-102. Вторичный преобразователь обеспечивает электрическое питание преобразователя расхода, контроль расхода воды, фиксирует выход параметров за установленные пределы, обеспечивает формирование протоколов, передачу информации на блок регистрации БР-21М, систему телеметрии, модем (интерфейс RS-232), архивацию и хранение данных в энергонезависимой памяти. Блок регистрации БР-21М формирует и сохраняет отчеты о выполненных исследованиях и позволяет производить ввод отчетов в персональный компьютер. Исполняемые блоком регистрации функции, определяются программным обеспечением микропроцессора.
Внешнее программное обеспечение (далее - ПО) счетчика-расходомера устанавливается на персональный компьютер и обеспечивает прием, обработку зарегистрированных данных, формирование и вывод отчетов о проведенных исследованиях.
Внешний вид приборов, входящих в комплект счетчиков-расходомеров воды ГЕОСТАР-СРВУ-102 представлен на рисунках 1, 2:

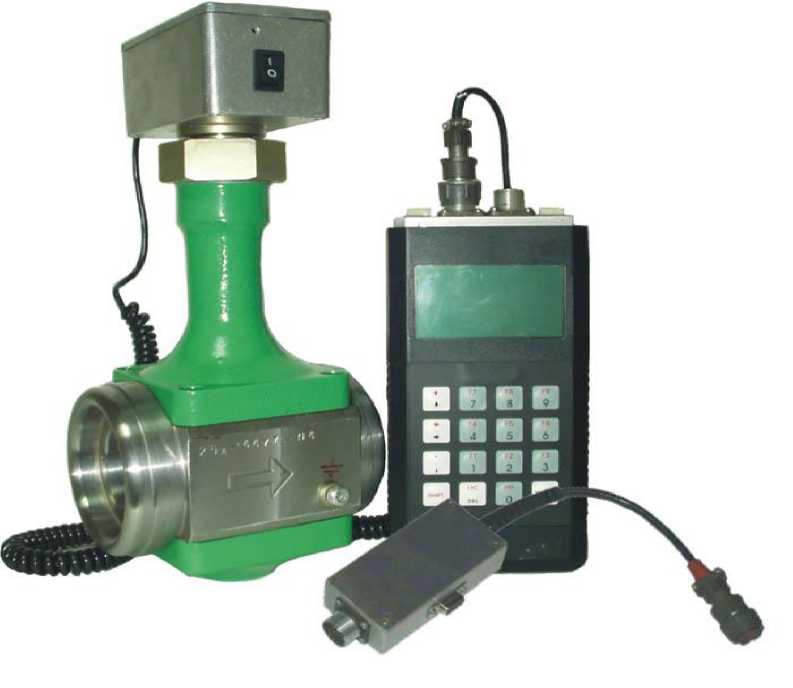

Рисунок 1 - Счетчики-расходомеры воды ГЕОСТАР-СРВУ-102.
Место опломбирования
БР-21М

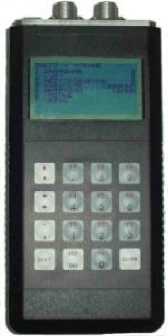

а) Блок регистрации БР-21М

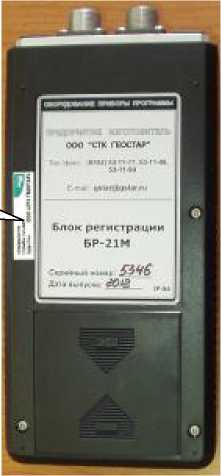

б) Блок регистрации БР-21М: место опломбирования
г) Адаптер МА-102
в) Вторичный преобразователь ГС-СВУ-102
Рисунок 2 - Составные части счетчиков-расходомеров воды ГЕОСТАР-СРВУ -ГЕОСТАР-СРВУ-102.

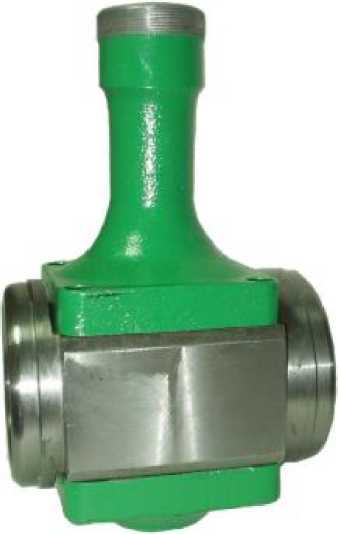

д) Преобразователь расхода ПР-25 (25А, 50, 200)
Программное обеспечение
Программное обеспечение счетчиков-расходомеров (далее - ПО) состоит из 2-х программ.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Внешнее ПО GeoFlow предназначено для приема и обработки данных со счетчика-расходомера.
Внешнее ПО не влияет на метрологические характеристики СИ.
ПО GS-BR работает под управлением микроконтроллера в БР-21М. Служит для регистрации и хранения замеров.
ПО GS-SVU работает под управлением микроконтроллера в датчике ГС-СВУ-102. Служит для приема данных с сенсора и хранения замера.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа микроконт роллера для БР-21М |
GS-BR |
V 15 |
A488 |
Последовательное сложение двоичного кода слов программного модуля. Индицируются 2 младшие байта в шестнадцатеричной системе счисления. |
|
Программа микроконт роллера для СВУ-102 |
GS-SVU |
V 15 |
D297 |
Последовательное сложение двоичного кода слов программного модуля. Индицируются 2 младшие байта в шестнадцатеричной системе счисления. |
Технические характеристики
Таблица 2 - Комплектность комплексов
|
Наименование характеристики |
Значение | |||
|
ПР-25 |
ПР-25А |
ПР-50 |
ПР-200 | |
|
Измеряемая среда |
Вода пресная (речная, озерная), подтоварная (поступающая с установок подготовки нефти), пластовая (минерализованная), их смеси и другие жидкости. | |||
|
Диаметр условного прохода, Ду, мм |
100 |
50 |
100 |
100 |
|
Максимальный расход, qmax, м3/ч |
25 |
25 |
50 |
200 |
|
Минимальный расход, qmin, м3/ч |
1,0 |
0,8 |
2,0 |
8,0 |
|
Пределы допускаемой относительной погрешности, % |
±1,5 | |||
|
Температура окружающей среды, оС |
От 4 до 60 | |||
|
Потеря давления, МПа, не более |
0,05 | |||
|
Предельное рабочее давление, МПа |
20 | |||
|
Цена выходного импульса, м3 |
0,001 | |||
|
Потребляемая мощность, Вт, не более |
1 | |||
|
Габаритные размеры, мм, не более ПР-25 ПР-25А ПР-50 ПР-200 ГС-СВУ-102 |
150x140x300 140x110x220 150x140x300 150x140x300 150x65x90 | |||
|
БР-21М МА |
210х100х41 155х95х55 |
|
Масса, кг, не более | |
|
ПР-25 |
15 |
|
ПР-25А |
10 |
|
ПР-50 |
15 |
|
ПР-200 |
15 |
|
ГС-СВУ-102 |
0,8 |
|
БР-21М |
1,2 |
|
МА |
1,0 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: Температура окружающего воздуха, оС Относительная влажность, % |
от - 40 до 50 до 95 |
Знак утверждения типа
Знак утверждения типа наносится на паспортную табличку, расположенную на корпусе вторичного преобразователя электрохимическим способом, на титульный лист руководства по эксплуатации СРВУ.102.00.00.0.05РЭ и типографским способом в левом верхнем углу.
Комплектность
Таблица 2 - Комплектность комплексов
|
№ п/п |
Наименование |
Обозначение |
Кол. |
Примечания |
|
1 |
Преобразователь расхода |
ПР - (25, 25 А, 50, 200) |
1 | |
|
2 |
Вторичный преобразователь |
ГС-СВУ-102 |
1 | |
|
3 |
Блок регистрации микропроцессорный |
БР-21М |
1 | |
|
4 |
Адаптер |
МА-102 |
1 |
По заказу |
|
5 |
Кабель |
БР-СВУ |
1 | |
|
6 |
Кабель |
БР-ПК |
1 | |
|
7 |
Зарядное устройство для ГС-СВУ-102 |
1 | ||
|
8 |
Зарядное устройство для БР-21М |
1 | ||
|
9 |
Аккумуляторы |
4 | ||
|
10 |
Программное обеспечение |
GeoFlow |
1 |
CD-R - диск |
|
11 |
Руководство по эксплуатации |
СРВУ.102.00.00.0.05 |
1 | |
|
13 |
Методика поверки |
1 |
Поверка
осуществляется по документу МП 32113-06 «Инструкция. ГСИ. Счетчики-расходомеры воды
ГЕОСТАР-СРВУ-102. Методика поверки» утверждённому ГЦИ СИ ФГУП «ВНИИР» 04.04.2006 г.
Основные средства поверки:
- установка поверочная с диапазоном расходов от 0,8 до 200 м3/ч, погрешность ± 0,5 %.
- термометр с пределом измерения 1-100 оС.
Сведения о методах измерений
Метод измерений изложен в документе «Счетчики-расходомеры воды ГЕОСТАР-СРВУ-102. Руководство по эксплуатации СРВУ.102.00.00.0.05РЭ, раздел 2.3.
Нормативные документы
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.654-2009 Требования к программному обеспечению средств измерений Общие положения.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
ТУ 4213-102-13970421-06 Счетчики-расходомеры воды ГЕОСТАР-СРВУ-102. Технические условия.
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
