Теплосчетчики ТеРосс-ТМ
| Номер в ГРСИ РФ: | 32125-20 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "Техно-Терм", г.Раменское |
Теплосчетчики ТеРосс-ТМ предназначены для измерений количества теплоты (тепловой энергии), температуры, давления, объемного (массового) расхода и объема (массы) теплоносителя в закрытых и открытых системах теплоснабжения, на источниках и потребителях тепловой энергии, узлах коммерческого учета водоснабжения и сброса сточных вод, в системах сбора данных, контроля и регулирования технологических процессов на жидких электропроводящих средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32125-20 |
| Наименование | Теплосчетчики |
| Модель | ТеРосс-ТМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.04.2025 |
Производитель / Заявитель
ООО "Техно-Терм", г.Раменское
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 6413 |
| Найдено поверителей | 18 |
| Успешных поверок (СИ пригодно) | 6399 (100%) |
| Неуспешных поверок (СИ непригодно) | 14 (0%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 32125-20: Описание типа СИ | Скачать | 237 КБ | |
| 32125-20: Методика поверки | Скачать | 12.6 MБ |
Описание типа
Назначение
Теплосчетчики ТеРосс-ТМ предназначены для измерений количества теплоты (тепловой энергии), температуры, давления, объемного (массового) расхода и объема (массы) теплоносителя в закрытых и открытых системах теплоснабжения, на источниках и потребителях тепловой энергии, узлах коммерческого учета водоснабжения и сброса сточных вод, в системах сбора данных, контроля и регулирования технологических процессов на жидких электропроводящих средах.
Описание
Принцип работы теплосчетчиков ТеРосс-ТМ состоит в измерении объемного расхода, температуры и давления теплоносителя в трубопроводах и последующем вычислении тепловой энергии (количества теплоты) и массы теплоносителя.
По основным параметрам и техническим характеристикам теплосчетчики ТеРосс-ТМ соответствуют ГОСТ Р 51649-2014 или ГОСТ Р ЕН 1434-2011 и рассчитаны на обслуживание от одной до шестнадцати (в многоканальном исполнении) систем тепло- и водоснабжения.
В состав теплосчетчиков ТеРосс-ТМ входят электронный блок вычислительного устройства (ТеРосс-ВУ) и измерительные блоки (ТеРосс-ИБ), в которые, в свою очередь, входят первичные преобразователи расхода (ПР), температуры (ПТ) и давления (ПД).
ТеРосс-ВУ - осуществляет обработку, отображение и накопление (архивирование) информации, полученной от ТеРосс-ИБ.
ТеРосс-ИБ - осуществляет преобразование сигналов от первичных преобразователей (ПР, ПТ и ПД) и передачу информации в ТеРосс-ВУ. ТеРосс-ИБ может быть конструктивно выполнен в одном корпусе с ПД или ПТ.
К одному ТеРосс-ИБ может быть подключено до шестнадцати ПР с импульсным или частотным выходным сигналом (ПРИ), до двух электромагнитных преобразователей расхода производства ООО «Техно-Терм» (ПРЭ), до шести ПТ и до шести ПД. Перечни применяемых в составе теплосчетчика ТеРосс-ТМ средств измерений приведены в таблицах 1, 2 и 3.
В качестве ПТ используются платиновые термометры сопротивления по ГОСТ 66512009 с номинальной статической характеристикой Pt100, Pt500, 100П или 500П. Для измерений температур в подающем и обратном трубопроводах тепловых систем используются подобранные комплекты ПТ указанных в Таблице 2 типов.
Диаметры условного прохода трубопровода (DN), минимальные и максимальные значения объемного расхода (в зависимости от динамического диапазона D = Gmax/Gmin, где: Gmax - максимальное значение объемного расхода; Gmin - минимальное значение объемного расхода) в измерительных каналах с ПРЭ, приведены в таблице 5.2. В каналах расхода с ПРЭ возможно измерение расхода в обоих направлениях движения потока измеряемой среды.
Диаметры условного прохода трубопровода (DN) и диапазоны измерений измерительных каналов с ПРИ приведены в технической документации соответствующих средств измерений.
Блоки ТеРосс-ИБ и ТеРосс-ВУ конструктивно могут быть объединены в один блок, образуя единый моноблок. При модульном исполнении ТеРосс-ИБ и ТеРосс-ВУ допускается применение ИБ с отдельным стабилизированным источником питания (ИПС).
Теплосчетчик ТеРосс-ТМ позволяет выводить измерительную и статистическую информацию через интерфейсы RS-232, CAN2.0B, USB (дополнительно по заказу потребителя по интерфейсам RS-485, Wi-Fi, Bluetooth).
По заказу потребителя теплосчетчики ТеРосс-ТМ могут комплектоваться:
- выносным индикаторным табло (ТИН) для дистанционного отображения информации в удобном для потребителя месте;
- адаптером стандартизованного выхода (АСВ), для преобразования значений параметров теплоносителя в унифицированные электрические сигналы:
а) постоянного тока, в диапазоне (4 - 20) мА, (0 - 20) мА или (0 - 5) мА;
б) частотного сигнала, в диапазоне (10 - 1000) Гц или (10 - 5000) Гц.
Для контроля несанкционированного доступа предусмотрено подключение контактной пары (сигнализации) к импульсному входу ТеРосс-ВУ или ТеРосс-ИБ.
Глубина архива: среднечасовые - до 730 суток; среднесуточные - до 60 месяцев; среднемесячные - до 16 лет; среднегодовые - до 16 лет. Архив событий - 16384 записи; внут-ричасовой архив - 16200 записей; 1 запись - от 2 секунд.
Таблица 1 - Перечень преобразователей расхода с импульсным или частотным выходным сигналом (ПРИ)
|
Наименование |
Регистрационный номер |
Наименование |
Регистрационный номер | ||
|
УРС-002 |
67520-17 |
ВЗЛЕТ МР |
28363-14 | ||
|
СИМАГ 12 |
73361-18 |
ПРЭМ |
17858-11 | ||
|
ЭСКО-Р |
72089-18 |
РСМ-05 |
57470-14 | ||
|
Таблица 2 - Перечень п |
реобразователей температуры (ПТ) | ||||
|
Наименование |
Регистрационный номер |
Наименование |
Регистрационный номер | ||
|
КТСПР 001 |
41892-09 |
КТСПТВХ-В |
24204-03 | ||
|
ТСП-Н |
38959-17 |
ТСП, ТСП-К |
65539-16 | ||
|
КТСП-Н |
38878-17 |
ТСПТ |
57175-14 | ||
|
ТС-Б |
72995-18 |
ТСПТК |
21839-12 | ||
|
КТПТР-01 |
46156-10 |
КСТВ |
47133-11 | ||
|
ТПТ |
46155-10 |
КТС-Б |
43096-15 | ||
|
ТСПА-К |
65321-18 |
_ |
_ | ||
Таблица 3 - Перечень преобразователей давления (ПД)
|
Наименование |
Регистрационный номер |
Наименование |
Регистрационный номер |
|
ПДТВХ-1 |
43646-10 |
Метран-55 |
18375-08 |
|
ИД |
26818-15 |
НТ |
26817-18 |
|
МТ100М |
46325-10 |
КОРУНД-ДИ |
47336-16 |
|
МС20 |
27229-11 |
КРТ 5М |
72984-18 |
|
сдв |
28313-11 |
ДДМ-03Т-ДИ |
55928-13 |
Общий вид ПР, ПТ и ПД приведен на рисунках 3 - 5.
Общий вид теплосчетчиков ТеРосс-ТМ приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

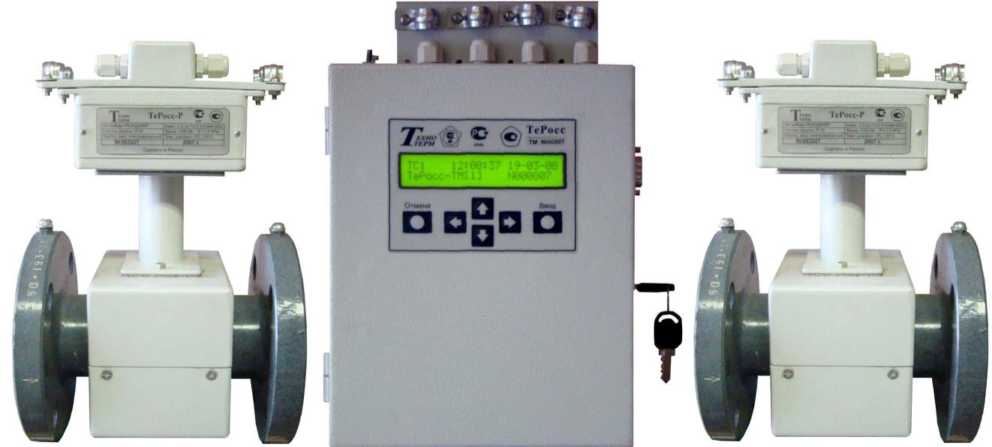

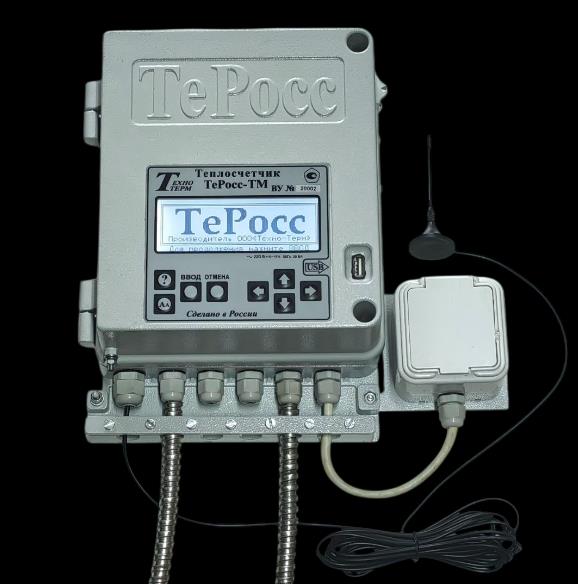

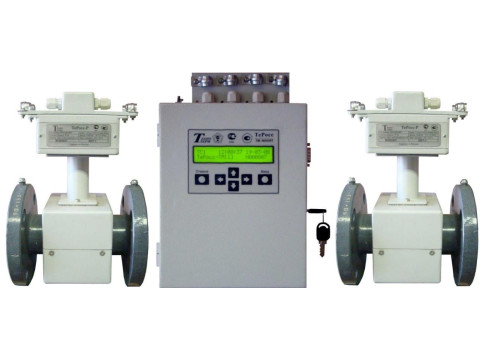

Рисунок 1 - Общий вид теплосчетчика ТеРосс-ТМ с ТеРосс-ВУ и ТеРосс-ИБ в составе с ПРЭ

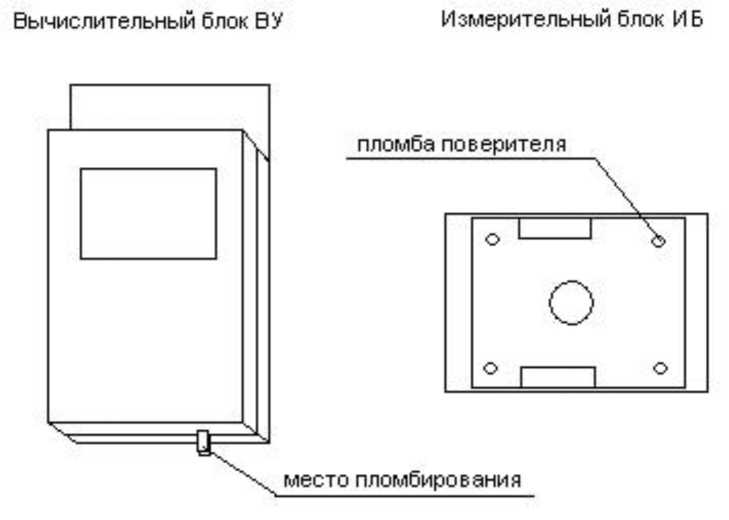

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки (ТеРосс-ВУ - слева, ТеРосс-ИБ - справа)
КТСПР-001 ТСП-Н
КТСП-Н

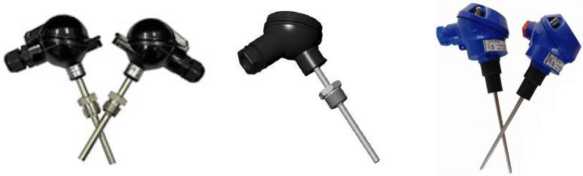

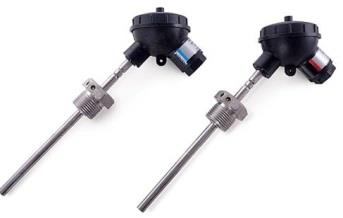

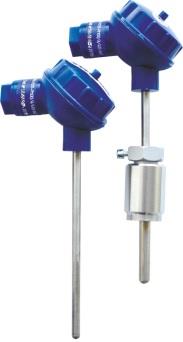

Рисунок 3.1 - Общий вид ПТ
ТСП-Т
ТСП, ТСПК
КСТВ
КТСПТВХ-В
ТСПА-К
ТПТ
КТС-Б
КТПТР-01 ТСПТ ТСПТК
ЭСКО-Р

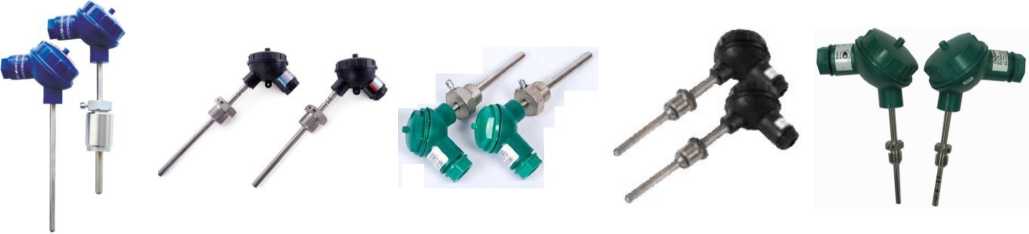

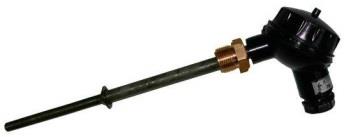

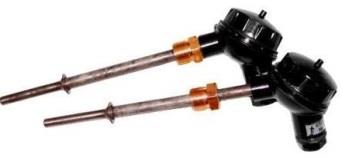

Рисунок 3.2 - Общий вид ПТ
ВЗЛЕТ МР
СИМАГ 12
РСМ-05
УРС-002

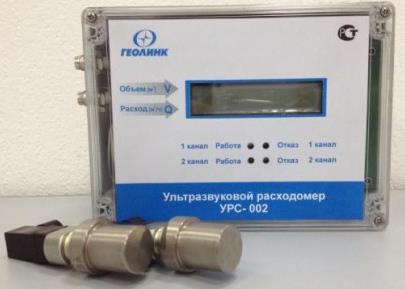

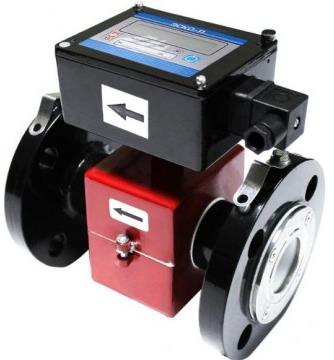

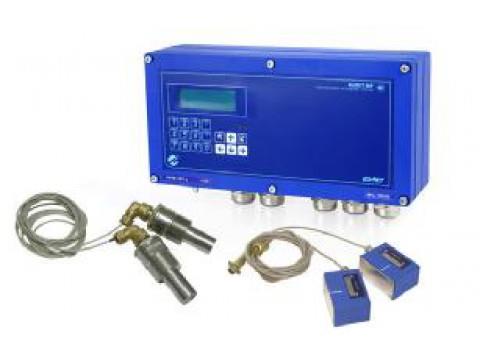

Рисунок 4.1 - Общий вид ПРИ
ПРЭМ

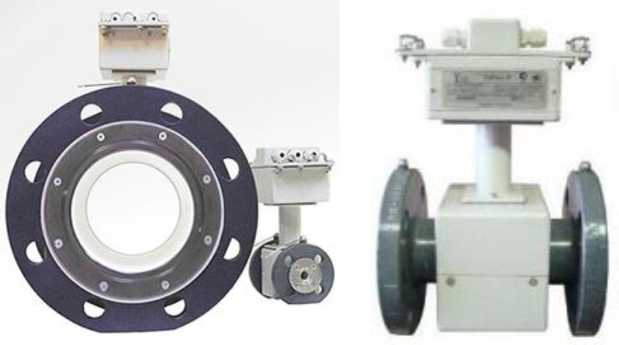

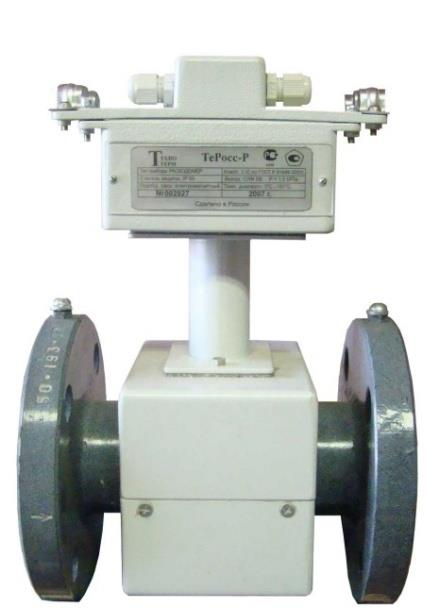

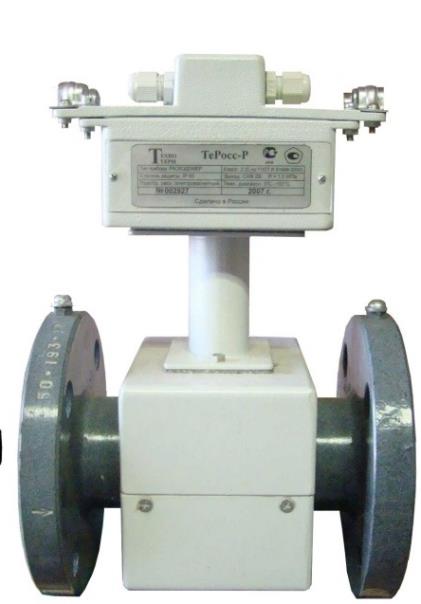

Рисунок 4.2 - Общий вид ПРЭ
ИД
МТ100М
МС20
КОРУНД ДИ
ПДТВХ-1
ДДМ-03Т-ДИ Метран-55

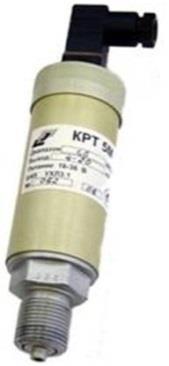

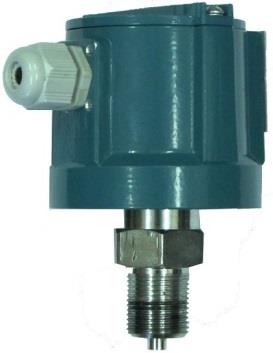

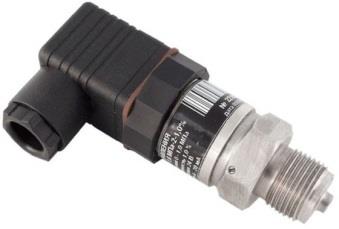

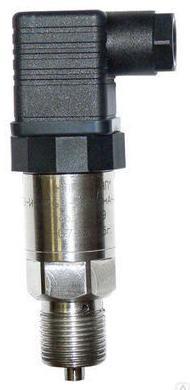

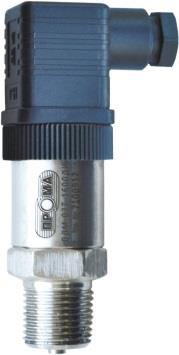

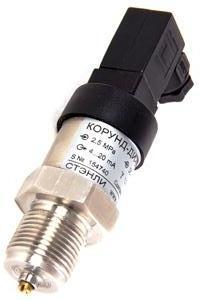

Рисунок 5 - Общий вид ПД
СДВ
КРТ 5М
НТ
Программное обеспечение
Встроенное программное обеспечение (ПО) управляет процессом измерений, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора. Встроенное ПО теплосчетчиков ТеРосс-ТМ разделяется на метрологически значимую часть и метрологически незначимую часть.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 4.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 4 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
190514.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.5х |
|
Примечание - Буквой «х» обозначен номер версии ПО, не влияющий на метрологические характеристики теплосчетчиков ТеРосс-ТМ. | |
Технические характеристики
Основные метрологические и технические характеристики теплосчетчиков ТеРосс-ТМ приведены в таблицах 5 и 6.
Таблица 5.1 - Метрологические характеристики теплосчетчиков ТеРосс-ТМ
|
Наименование характеристики |
Значение |
|
Теплоноситель |
вода по СанПиН 2.1.4.1074-01 или иная электропроводящая жидкость |
|
Диапазон измерений расхода теплоносителя, м3/ч |
от 0,01 до 9000 |
|
Пределы допускаемой относительной погрешности измерений количества теплоты в рабочих условиях эксплуатации - для закрытых систем теплоснабжения, % - по ГОСТ Р 51649-2014 - по ГОСТ Р ЕН 1434-2011 - для открытых систем теплоснабжения |
класс 1 и 2 класс 1 и 2 в соответствии с ГОСТ Р 8.728-2010 |
|
Пределы допускаемой относительной погрешности вычисления тепловой энергии, % |
±(0,5+Д tmin/Д t) |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя в рабочих условиях эксплуатации: а) для ТеРосс-ИБ в составе с ПРЭ, % - при 1 < D < 100 - при 100 < D < 250 - при 250 < D < 1000 б) для ТеРосс-ИБ в составе с ПРЭ*, % - при 1 < D < 100 в) для ТеРосс-ИБ в составе с ПРИ, %: - для класса 1 (по ГОСТ Р 51649-2014) - для класса 1 (по ГОСТ Р ЕН 1434-2011) - для класса 2 (по ГОСТ Р 51649-2014) - для класса 2 (по ГОСТ Р ЕН 1434-2011) |
±1,0 ±1,5 ±2,0 ±0,2 ±(1+0,01-( GВ/G)) (но не более ±3,5 %) ±(1+0,01-( G ном/ G)) (но не более ±3,5 %) ±(2+0,02-( GВ/G)) (но не более ±5,0 %) ±(2+0,02-( G ном/ G)) (но не более ±5,0 %) |
|
Диапазоны измерений температур - теплоносителя в водяных системах для ПРЭ, °С - теплоносителя в водяных системах для ПРИ, °С - теплоносителя в системах охлаждения, °С - наружного воздуха, °С |
от 0 до +200 от 0 до +150 от 0 до +150 от -55 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры - без учета погрешности ПТ, °С - с учетом погрешности ПТ, °С |
±(0,2 + 0,0005-1t1) ±(0,6 + 0,004-1t1) |
|
Пределы допускаемой относительной погрешности измерений разности температур комплектом датчиков температуры, % |
±(0,5+3<Д tmin/Д t)) |
|
Диапазон измерений разности температур, °С |
от 3 до 150 |
|
Пределы допускаемой приведенной погрешности измерений давления (приведенные к диапазону измерений) - без учета погрешности ПД, % - с учетом погрешности ПД, % |
±0,5 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений объема при преобразовании сигналов с нормированным импульсным выходным сигналом, % |
±0,2 |
Продолжение таблицы 5.1
|
Пределы допускаемой относительной погрешности хода часов, % |
±0,01 |
|
Примечания: t - измеренное значение температуры, °C; Лtmin - наименьшее значение разности температур, °С; Лt - измеренное значение разности температур, °C; G - текущее значение расхода, м3/ч; GB - наибольшее значение расхода, м3/ч; Gном -номинальное значение расхода, м3/ч; D - динамический диапазон прибора; * - изготавливается по специальному заказу. | |
Таблица 5.2 - Метрологические характеристики ПРЭ
|
DN |
Максимальный объемный расход 1) Gmax, м /ч |
Минимальный объемный расход Gmin (в зависимости от динамического диапазона Gmax/ Gmin), м3/ч | ||
|
Gmax/ Gmin = 100 |
Gmax/ Gmin = 250 |
Gmax/ Gmin = 1000 | ||
|
10 |
2,5 |
0,025 |
0,01 |
_ |
|
15 |
6 |
0,05 |
0,024 |
0,01 |
|
20 |
11 |
0,11 |
0,044 |
0,011 |
|
25 |
16 |
0,16 |
0,064 |
0,016 |
|
32 |
25 |
0,25 |
0,1 |
0,025 |
|
40 |
40 |
0,4 |
0,16 |
0,04 |
|
50 |
60 |
0,6 |
0,24 |
0,06 |
|
65 |
100 |
1,0 |
0,4 |
0,1 |
|
80 |
160 |
1,6 |
0,64 |
0,16 |
|
100 |
250 |
2,5 |
1,0 |
0,25 |
|
150 |
600 |
6,0 |
2,4 |
0,6 |
|
200 |
1000 |
10 |
4,0 |
1,0 |
|
300 |
2500 |
25 |
10,0 |
2,5 |
|
400 2) |
4000 |
40 |
16 |
4 |
|
500 2) |
6000 |
60 |
24 |
6 |
|
600 2) |
9000 |
90 |
36 |
9 |
|
Примечание: 1) Номинальный расход Gном = 0,5-Gmax, м3/ч. 2) Поставляется по специальному заказу. | ||||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации - удельная электрическая проводимость теплоносителя, См/м - температура теплоносителя в водяных системах для ПРЭ, °С - температура теплоносителя в водяных системах для ПРИ, °С - давление теплоносителя (для систем с ПРЭ), МПа - давление теплоносителя (для систем с ПРИ), МПа - температура окружающей среды, ° С - относительная влажность, % - атмосферное давление, кПа |
от 1-10-3 до 10 от 0 до +200 от 0 до +150 до 2,5 до 1,6 от +5 до +55 до 93 от 84,0 до 106,7 |
|
Электропитание от сети переменного тока - напряжение, В - частота, Гц - потребляемая мощность, В-А, не более (где N - количество ПР) |
от 187 до 242 от 49 до 51 6-(N+1) |
Продолжение таблицы 6
|
Масса, кг, не более: - измерительный блок (ТеРосс-ИБ) - вычислительный блок (ТеРосс-ВУ) |
2 5 |
|
Габаритные размеры, мм, не более - измерительный блок (ТеРосс-ИБ) в комплекте с преобразователем расхода - вычислительный блок (ТеРосс-ВУ) (длинахширинахвысота), мм |
зависит от DN ПРЭ (ПРИ) 150x90x60 |
|
Средняя наработка на отказ (при доверительной вероятности 0,95), ч, не менее |
80000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и корпус вычислительного блока методом наклейки, офсетной печати или лазерной гравировки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вычислительный блок (ТеРосс-ВУ) |
_ |
1 шт. |
|
Измерительный блок (ТеРосс-ИБ) |
_ |
согласно схемы заказа |
|
Первичные преобразователи расхода, температуры, давления |
_ |
согласно схемы заказа |
|
Руководство по эксплуатации |
4218-017-73016747-19 РЭ |
1 экз. |
|
Инструкция по монтажу |
ИМ 4218-017-73016748 |
1 экз. |
|
Методика поверки |
РТ-МП-6449-449-2019 |
1 экз. (по заказу) |
|
Паспорт |
4218-017-73016747 ПС |
1 экз. |
|
Составные части, поставляемые по дополнительному заказу: блок питания И дикаторное табло (ТИН), адаптер стандартизованного выхода (АСВ), AINEr плект монтажных частей. |
ПС, выносное ин-T, УС-2, КРТ, ком- | |
Поверка
осуществляется по документу РТ-МП-6449-449-2019 «ГСИ. Теплосчетчики ТеРосс-ТМ.
Методика поверки», утвержденному ФБУ «Ростест- Москва» 16 декабря 2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Рос-стандарта № 256 от 07.02.2018 (ПГ = ±0,06 %);
- рабочий эталон 2-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Рос-стандарта № 256 от 07.02.2018 (ПГ = ±0,3 %);
- преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12), ПГ = ±1,0 %;
- секундомер электронный СЧЕТ-1М (регистрационный номер в Федеральном информационном фонде 40929-09), ПГ = ±(6-10’5-Т + 0,001) с;
- мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер в Федеральном информационном фонде 8478-04), КТ = 0,005;
- калибратор температуры КТ-5.5 (регистрационный номер в Федеральном информационном фонде 65779-16), диапазон воспроизведения температуры от -20 до +150 °С, ПГ = ±0,04 °C;
- калибратор процессов многофункциональный FLUKE 726 (регистрационный номер в Федеральном информационном фонде 52221-12), 1I1U = ±(0,000?U + 0,002 В) В, ПЛ = ±(0,0002^1 + 0,002 А) А, nrF = ±(0,0005-F + 0,1 Гц) Гц;
- частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 41190-09), ПГ = ±|5o|+1/fx'tc4, %•
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и/или в паспорт, а так же на измерительный блок ИБ.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-2011 Теплосчетчики. Часть 1. Общие требования
ТУ 4218-017-73016747-14 Теплосчетчик ТеРосс-ТМ. Технические условия
Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
