Наборы пробных очковых линз и призм средние НС-277-01
| Номер в ГРСИ РФ: | 32227-26 |
|---|---|
| Категория: | Призмы |
| Производитель / заявитель: | ООО МРП "Техноаргус", г.Москва |
Наборы пробных очковых линз и призм средние НС-277-01 (далее - наборы пробных очковых линз и призм) предназначены для воспроизведения значений оптической силы при подборе корригирующих очков методом субъективной пробы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 32227-26 | ||||||
| Действует | по 03.08.2031 | ||||||
| Наименование | Наборы пробных очковых линз и призм средние | ||||||
| Модель | НС-277-01 | ||||||
| Приказы |
№1535 от
03.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | bc6e5d9d-b9e8-d752-91de-cc38a4bcd845 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО МРП «ТЕХНОАРГУС», РОССИЯ, 127422, г. Москва, ул. Тимирязевская, д.1, стр. 2, помещ. 1/34
Поверка
| Методика поверки / информация о поверке |
РТ-МП-265-448-2026 ГСИ. Наборы пробных очковых линз и призм средние НС-277-01. Методика поверки
(с 03.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
32227-26: Описание типа
2026-32227-26.pdf
|
Скачать | 134.1 КБ | |
|
32227-26: Методика поверки
РТ-МП-265-448-2026
2026-mp32227-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Наборы пробных очковых линз и призм средние НС-277-01 (далее - наборы пробных очковых линз и призм) предназначены для воспроизведения значений оптической силы при подборе корригирующих очков методом субъективной пробы.
Описание
Принцип действия набора пробных очковых линз и призм основан на методе субъективной пробы, т.е. подборе очковой линзы или призмы такой оптической силы, при которой максимально компенсируются недостатки зрения и создается наиболее комфортное зрительное ощущение пациента.
Воспроизводимые значения оптической силы очковых линз и призм приведены для зеленой линии «e» спектра излучения ртути (546,1 нм).
В состав наборов пробных очковых линз и призм входят стигматические (сферические) линзы, астигматические (цилиндрические) линзы, пробные призмы, а также дополнительные элементы: светофильтры нейтральные стеклянные, светофильтр красный; светофильтр зеленый; пластина плоскопараллельная, цилиндр Меддокса, скрещенные цилиндры, стекло матовое, диафрагмы круглые и щелевая.
Линзы, входящие в набор пробных очковых линз и призм, изготовлены из бесцветного оптического стекла по ГОСТ Р 71951-2025, дополнительные элементы - из цветных стекол по ГОСТ 9411-91, и вставлены в пластмассовые ободки с рукояткой. На рукоятку наносится номинальное значение оптической силы линзы, на ободках астигматических линз и призм указывается направление главного сечения линзы или призмы, на рукоятках дополнительных элементов - условное обозначение. Набор пробных очковых линз и призм помещается в футляр с отдельным гнездом для каждого элемента.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, наносится типографическим способом на идентификационную табличку, расположенную на внешней стороне футляра.
Общий вид наборов пробных очковых линз и призм представлен на рисунках 1 и 2.
Пломбирование наборов пробных очковых линз и призм не предусмотрено.

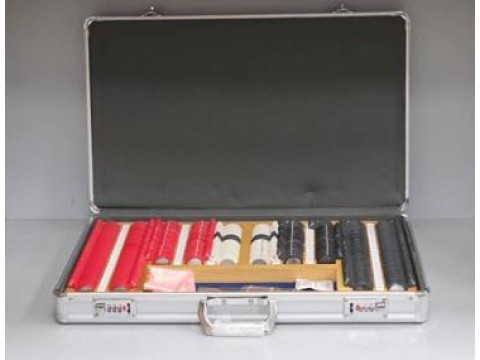

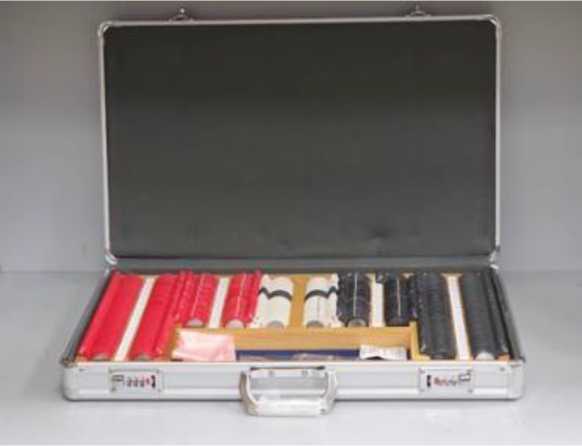

Рисунок 1 - Общий вид средства измерений

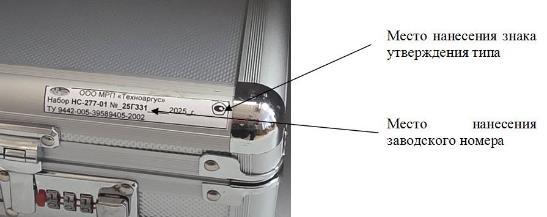

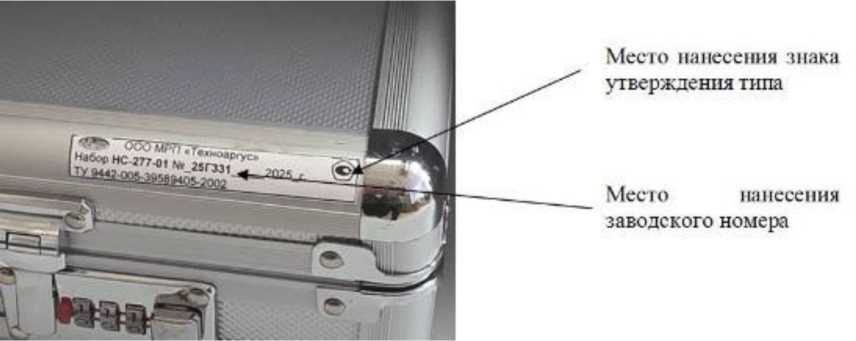

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений вершинной рефракции стигматических (сферических) линз, дптр |
от -20 до +20 |
|
Диапазон значений вершинной рефракции астигматических (цилиндрических) линз, дптр |
от -6,0 до +6,0 |
|
Номинальные значения вершинной рефракции скрещенных цилиндров, дптр |
±0,25; ±0,50 |
|
Диапазон значений призматического действия пробных призм, пр дптр |
от 0,5 до 10,0 |
|
Пределы допускаемой абсолютной погрешности значений вершинной рефракции стигматических (сферических) линз, дптр, в диапазонах: от ±0,25 до +6,0 дптр включ. св. ±6,0 до ±12,0 дптр включ. св. ±12,0 до ±15,0 дптр включ. св. ±15,0 до ±20,0 дптр |
±0,06 ±0,12 ±0,18 ±0,25 |
|
Пределы допускаемой абсолютной погрешности значений вершинной рефракции астигматических (цилиндрических) линз, скрещенных цилиндров, дптр |
±0,06 |
|
Пределы допускаемой абсолютной погрешности значений призматического действия пробных призм, пр дптр, в диапазонах: от 0,5 до 3,0 пр дптр включ. св. 3,0 до 10,0 пр дптр |
±0,2 ±0,3 |
|
Децентрация (призматическое действие линз, возникающее вследствие смещения оптического центра линзы относительно геометрического центра наружного диаметра ободков), пр дптр, не более, в диапазонах: от ±0,25 до ±8,0 дптр включ. св. ±8,0 до ±12,0 дптр включ. св. ±12,0 до ±20,0 дптр |
0,3 0,4 0,8 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Предельные отклонения положения главного сечения цилиндрических линз, скрещенных цилиндров и пробных призм относительно штрихов-меток, показывающих это положение, в диапазонах: до ±0,5 дптр, до 0,5 пр дптр включ. |
±6° |
|
св. ±0,5 до ±3,0 дптр, св. 0,5 до 3,0 пр дптр включ. |
±4° |
|
св. ±3,0 до ±6,0 дптр, св. 3,0 до 10,0 пр дптр включ. |
±3° |
|
Габаритные размеры, мм - набора в футляре (длина х ширина х высота), мм, не более |
584x365x95 |
|
- наружный диаметр обойм, мм |
38,0±0,2 |
|
Масса набора в футляре, кг, не более |
6,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность при температуре +25 °С, %, не более |
80 |
Знак утверждения типа
наносится типографическим способом на идентификационную табличку, расположенную на внешней стороне футляра набора пробных очковых линз и призм, а также наносится на титульный лист руководства по эксплуатации типографическим способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Набор пробных очковых линз и призм средний в составе: |
НС-277-01 |
1 |
|
Линзы стигматические (сферические) отрицательные |
-0,25 |
2 |
|
-0,50 |
2 | |
|
-0,75 |
2 | |
|
-1,00 |
2 | |
|
-1,25 |
2 | |
|
-1,50 |
2 | |
|
-1,75 |
2 | |
|
-2,00 |
2 | |
|
-2,25 |
2 | |
|
-2,50 |
2 | |
|
-2,75 |
2 | |
|
-3,00 |
2 | |
|
-3,25 |
2 | |
|
-3,50 |
2 | |
|
-3,75 |
2 | |
|
-4,00 |
2 | |
|
-4,50 |
2 | |
|
-5,00 |
2 | |
|
-5,50 |
2 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Линзы стигматические (сферические) отрицательные |
-6,00 |
2 |
|
-6,50 |
2 | |
|
-7,00 |
2 | |
|
-7,50 |
2 | |
|
-8,00 |
2 | |
|
-9,00 |
2 | |
|
-10,0 |
2 | |
|
-11,0 |
2 | |
|
-12,0 |
2 | |
|
-13,0 |
2 | |
|
-14,0 |
2 | |
|
-15,0 |
2 | |
|
-16,0 |
2 | |
|
-18,0 |
2 | |
|
-20,0 |
2 | |
|
Линзы стигматические (сферические) положительные |
+0,25 |
2 |
|
+0,50 |
2 | |
|
+0,75 |
2 | |
|
+1,00 |
2 | |
|
+1,25 |
2 | |
|
+1,50 |
2 | |
|
+1,75 |
2 | |
|
+2,00 |
2 | |
|
+2,25 |
2 | |
|
+2,50 |
2 | |
|
+2,75 |
2 | |
|
+3,00 |
2 | |
|
+3,25 |
2 | |
|
+3,50 |
2 | |
|
+3,75 |
2 | |
|
+4,00 |
2 | |
|
+4,50 |
2 | |
|
+5,00 |
2 | |
|
+5,50 |
2 | |
|
+6,00 |
2 | |
|
+6,50 |
2 | |
|
+7,00 |
2 | |
|
+7,50 |
2 | |
|
+8,00 |
2 | |
|
+9,00 |
2 | |
|
+10,0 |
2 | |
|
+11,0 |
2 | |
|
+12,0 |
2 | |
|
+13,0 |
2 | |
|
+14,0 |
2 | |
|
+15,0 |
2 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Линзы стигматические (сферические) положительные |
+16,0 |
2 |
|
+18,0 |
2 | |
|
+20,0 |
2 | |
|
Линзы астигматические (цилиндрические) отрицательные |
-0,25 |
2 |
|
-0,50 |
2 | |
|
-0,75 |
2 | |
|
-1,00 |
2 | |
|
-1,25 |
2 | |
|
-1,50 |
2 | |
|
-1,75 |
2 | |
|
-2,00 |
2 | |
|
-2,25 |
2 | |
|
-2,50 |
2 | |
|
-2,75 |
2 | |
|
-3,00 |
2 | |
|
-3,25 |
2 | |
|
-3,50 |
2 | |
|
-3,75 |
2 | |
|
-4,00 |
2 | |
|
-4,50 |
2 | |
|
-5,00 |
2 | |
|
-5,50 |
2 | |
|
-6,00 |
2 | |
|
Линзы астигматические (цилиндрические) положительные |
+0,25 |
2 |
|
+0,50 |
2 | |
|
+0,75 |
2 | |
|
+1,00 |
2 | |
|
+1,25 |
2 | |
|
+1,50 |
2 | |
|
+1,75 |
2 | |
|
+2,00 |
2 | |
|
+2,25 |
2 | |
|
+2,50 |
2 | |
|
+2,75 |
2 | |
|
+3,00 |
2 | |
|
+3,25 |
2 | |
|
+3,50 |
2 | |
|
+3,75 |
2 | |
|
+4,00 |
2 | |
|
+4,50 |
2 | |
|
+5,00 |
2 | |
|
+5,50 |
2 | |
|
+6,00 |
2 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Скрещенные цилиндры |
±0,25 |
1 |
|
±0,50 |
1 | |
|
Призмы пробные |
0,5Д |
2 |
|
1,0Д |
2 | |
|
2,0Д |
2 | |
|
3,0Л |
2 | |
|
4,0Л |
2 | |
|
5,0Д |
2 | |
|
6,0Л |
1 | |
|
8,0Л |
1 | |
|
10,0Д |
1 | |
|
Дополнительные элементы: | ||
|
Светофильтры нейтральные стеклянные |
75 % |
2 |
|
50 % |
2 | |
|
25 % |
2 | |
|
Светофильтр зеленый |
GF |
1 |
|
Светофильтр красный |
RF |
1 |
|
Пластина плоскопараллельная |
PL |
2 |
|
Цилиндр Меддокса |
MR |
1 |
|
Стекло матовое |
FL |
1 |
|
Окклюдор (экран) |
BL |
1 |
|
Диафрагма 0 1,5 мм |
0 1,5 |
1 |
|
Диафрагма 0 3,0 мм |
0 3,0 |
2 |
|
Диафрагма 0 4,0 мм |
0 4,0 |
1 |
|
Диафрагма щелевая 1,5 х 12 мм |
SS |
2 |
|
Салфетка |
- |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
ШКЛР.942423.003 РЭ |
1 |
Сведения о методах измерений
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации ШКЛР.942423.003 РЭ.
Нормативные документы
Приказ Росстандарта от «28» февраля 2025 г. № 417 «Об утверждении Государственного первичного эталона единиц оптической силы и коэффициента передачи модуляции очковой оптики и объективов и Государственной поверочной схемы для средств измерений оптической силы и коэффициента передачи модуляции очковой оптики и объективов»;
ТУ 9442-005-39589405-2002 Наборы пробных очковых линз и призм средние НС-277-01. Технические условия.
