Приборы для измерений шероховатости поверхности MarSurf PS1
| Номер в ГРСИ РФ: | 32255-12 |
|---|---|
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
Для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) или дугу окружности, область применения - цеха и лаборатории промышленных предприятий различных отраслей машиностроения, научно-исследовательские институты, метрологические центры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32255-12 |
| Действует | по 27.07.2017 |
| Наименование | Приборы для измерений шероховатости поверхности |
| Модель | MarSurf PS1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 927790a3-8e41-d7ff-a8c7-82b855ac3da0 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Примечание | 27.07.2012 утвержден вместо 32255-06 |
| Информация о сертификате | |
| Срок действия сертификата | 27.07.2017 |
| Номер сертификата | 47514 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 540 п. 22 от 27.07.201209д от 01.08.06 п.19 |
Производитель / Заявитель
Фирма "Mahr GmbH", ГЕРМАНИЯ
Германия
P.O. Box 1853, 37008, Goettingen Brauweg 38, 37073 Goettingen тел.+49 551-7073-800 факс+49 551-7073-888 D-73446 Оberkochen, тел.01803 336336, факс 07364 202524. Reutlinger Strasse 48 D-73728 Esslingen, Germany, E-mail: info@mahr.de, mahr.es@mahr.de
Поверка
| Методика поверки / информация о поверке | МП 32255-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1000
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 957 (96%) |
| Неуспешных поверок (СИ непригодно) | 43 (4 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
32255-12: Описание типа
2012-32255-12.pdf
|
Скачать | 77.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Приборы для измерения шероховатости поверхности MarSurf PS1 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) или дугу окружности в цехах и лабораториях всех отраслей машиностроительного комплекса.
Описание
Приборы состоят из базового блока, несущего измерительный преобразователь (ИП), привода и микропроцессора.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический дисплей (в виде числовых значений параметров шероховатости) или через интерфейс RS-232 на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи, что делает прибор переносным и позволяет использовать его в цехах предприятий.
Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях диаметром от 3 мм, в канавках, на профилях зубчатых колес.
Особенностью приборов MarSurf PS1 является то, что он может устанавливаться при измерении в перевернутом положении, а также при положении датчика под углом 90° к направлению его перемещения - это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.

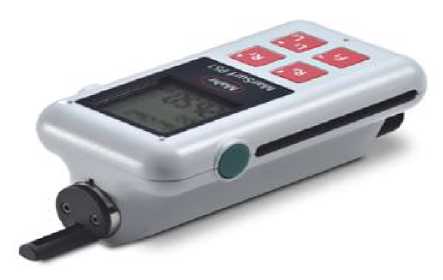

Рисунок 1 - Прибор для измерений шероховатости поверхности Mar Surf PS1
Программное обеспечение
Приборы имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи.
Программное обеспечение (ПО) не перезаписывается и хранится на микрочипе, который расположен под элементом питания прибора.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MarSurf |
MarSurfPSl |
V 1.01 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Технические характеристики
|
Измеряемые параметры шероховатости |
Ra, Rq, Rz (соотв. Ry (JIS)), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (соотв. tp (JIS, ASMe)), RSm, R, Ar, Rx |
|
Принцип измерения |
контактный |
|
Диапазоны измерений по параметру Rz, мкм |
От 0 до 350; От 0 до 180; От 0 до 90 |
|
Разрешение профиля, нм |
32; 16; 8 |
|
Отсечка шага Ac, мм As, мкм |
0,25; 0,8; 2,5 2,5; 8 |
|
Длина трассы ощупывания L, мм |
1,75; 5,6; 17,5 |
|
Длина оценки lc, мм |
1,25; 4,0; 12,5 |
|
Число базовых длин в длине оценки |
от 1 до 5 |
|
Радиус щупа, мкм |
2 |
|
Фильтры |
Фазокорректированный (фильтр Г аусса) по ИСО 11562 (ГОСТ 8.652-2009); RC-фильтр по ИСО 3274 (ГОСТ 19300-93) |
|
Измерительное усилие, мН |
0,7 |
|
Предел допускаемой основной относительной погрешности по параметру Ra, % |
10 |
|
Габаритные размеры, мм -длина, -ширина, высота |
140 50 70 |
|
Аккумулятор |
Li-ion |
|
Питание от сети |
100 В - 264 В, вторично 9 В |
|
Интерфейсы |
USB, MarConnect (RS232) |
|
Масса, кг |
0,4 |
|
Диапазон рабочих температур, ОС |
От +5 до +40 |
|
Относительная влажность воздуха, %, не более |
отсутствие конденсата, 85 |
Знак утверждения типа
наносят на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
1. Базовый блок MarSurf PS1.
2. Стандартный щуп
3. Образец шероховатости, интегрированный в корпус прибора
4. Устройство регулировки по высоте
5. Защита датчика
6. Зарядное устройство/сетевой адаптер и встроенный аккумулятор
7. Переносной чемодан с плечевым ремнем и шлевкой
8. USB кабель
9. Руководство по эксплуатации
10. Методика поверки
Поверка
осуществляется в соответствии с документом МП 32255-12 по поверке «Приборы для измерений шероховатости поверхности MarSurf PS1. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г. и включенным в комплект поставки головок.
Основные средства поверки: Эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78
Сведения о методах измерений
Метод измерений приведен в разделе 4 «Измерение и оценка» Руководства по
эксплуатации «Приборы для измерений шероховатости поверхности MarSurf PS1.РЭ».
Нормативные документы
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025^1600 мкм»
Техническая документация фирмы Mahr GmbH, Германия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
